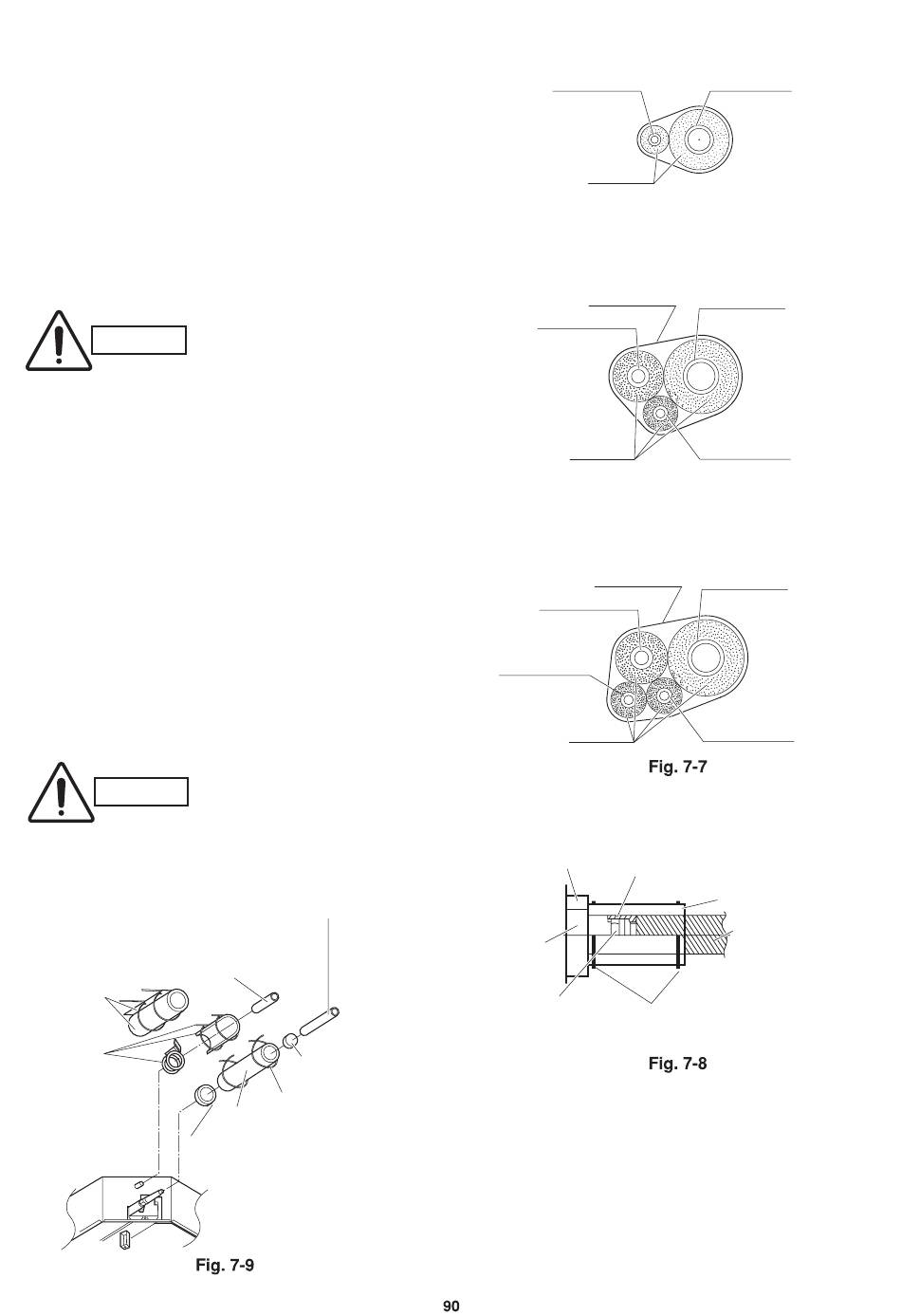

7-3. Isoler la Tuyauterie de réfrigérant
Isolation de la Tuyauterie
G
Isolez thermiquement toutes les tuyauteries de
l'unité, y inclus le joint de distribution (acheté
séparément).
* Pour la tuyauterie du gaz, le matériau d'isolation
doit résister à la chaleur jusqu'à 120°C ou plus.
Pour les autres tuyauteries, il doit résister à la
chaleur jusqu'à 80°C ou plus.
L'épaisseur du matériau d'isolation doit mesurer 10
mm ou plus.
Si les conditions dans le plafond dépassent DB
30°C et RH 70%, augmentez l'épaisseur du
matériau d'isolation du tuyau de gaz de 1 couche.
ATTENTION
Isoler les écrous évasés
Enveloppez l'adhésif isolant blanc autour de l'écrou
évasé aux raccordements du tuyau large. Ensuite,
couvrez les raccordements du tuyau avec l'isolateur
évasé, et remplissez l'espace de l'union avec l'adhésif
isolant noir. Enfin, serrez l'isolateur aux deux
extrémités à l'aide des étaux vinyle fournis. (Fig. 7-8)
Matériau d'Isolation
Le matériau utilisé pour l'isolation doit avoir de bonnes
caractéristiques isolantes, être facile à utiliser, être
résistant au temps, et doit difficilement absorber
l'humidité.
ATTENTION
Tuyau d'évacuation
et isolateur
Isolateur
(non fourni)
vidange et
étau.
Large
(fourni)
Etau de
jonction.
Bande pour le
tuyau petite
(fournie)
Isolant
Si la partie extérieure des
soupapes
de
extérieure a été finie avec
une couverture du conduit
carré, laissez de l'espace
suffisant pour l'utilisation
des soupapes et pour
permettre l'accrochage et
l'enlèvement du panneau.
Après l'isolation d'un tuyau,
ne cherchez jamais à le plier
de façon étroite, puisque
cela pourrait rompre ou fêler
le tuyau.
Tuyauterie de réfrigérant et
isolateur (non fourni)
Adhésif isolant
Etau vinyle
Isolateur évasé
La procédure pour installer
l'isolateur tant pour les tuyaux
large que pour les tuyaux
étroits est la même.
Tuyauterie de vidange
l'unité
Tuyauterie de vidange
Tuyauterie de
contrepoids
Isolant (fourni)
Isolateur
côté unité
Écrou évasé
Ne saisissez jamais les sorties de vidange ou de
raccordement de réfrigérant lorsque vous déplacez
l'unité.
Deux tuyaux ensemble
Tuyauterie petite
Tuyauterie grande
Isolation
Trois tuyaux ensemble
Ruban cosmétique
(finissage)
Tuyauterie d'aspiration
Isolation
Tuyauterie petite
Quatre tuyaux ensemble
Ruban cosmétique
(finissage)
Tuyauterie d'aspiration
Isolation
Tuyauterie dliquide
Adhésif isolant (blanc)
(fourni)
Isolateur évasé (fourni)
Isolateur du tuyau
(non fourni) Résistant
à la chaleur
120∞C ou plus
