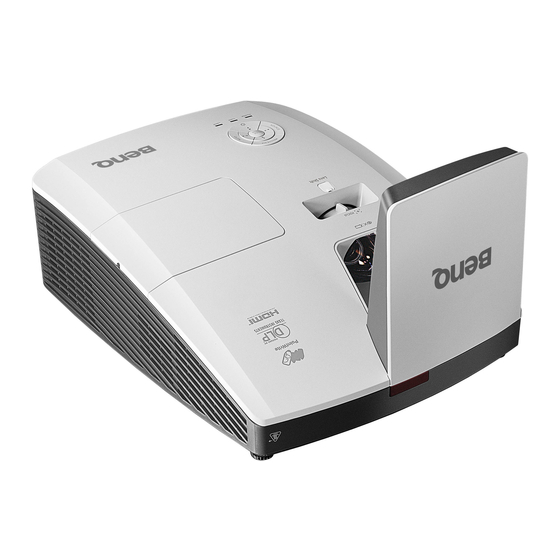

- Page 1 MX852UST/MW853UST Projecteur numérique Manuel d’utilisation...
-
Page 2: Table Des Matières
Table des matières Consignes de sécurité Opérations de pagination à distance .............37 importantes ....3 Arrêt sur image ........38 Introduction....7 Masquage de l’image.......38 Touches de contrôle du Caractéristiques du projecteur....7 verrouillage..........38 Contenu de l’emballage ......8 Fonctionnement en altitude ....39 Vue extérieure du projecteur....9 Réglage du son.........39 Commandes et fonctions ......11... -
Page 3: Consignes De Sécurité Importantes
Consignes de sécurité importantes Votre projecteur a été conçu et testé conformément aux normes de sécurité les plus récentes en matière d’équipements informatiques. Cependant, pour assurer une utilisation sans danger, il est important de suivre les instructions de ce manuel ainsi que celles apposées sur le produit. - Page 4 Consignes de sécurité (suite) La lampe atteint une température Ne posez pas cet appareil sur un très élevée lorsque l’appareil est en chariot, un support ou une table cours d’utilisation. Attendez que le instable. Il risquerait de tomber et projecteur ait refroidi (environ 45 d’être sérieusement endommagé.
- Page 5 Consignes de sécurité (suite) Évitez de placer le projecteur dans l’un N’obstruez pas les orifices de des environnements ci-dessous. ventilation. - Espace réduit ou peu ventilé. L’appareil - Ne placez pas le projecteur sur une couverture, de la literie ou toute autre doit être placé...
- Page 6 Si vous souhaitez fixer votre projecteur au mur, nous vous recommandons fortement d’utiliser un kit de montage mural spécialement conçu pour le projecteur BenQ, et de vous assurer qu’il est correctement installé. Ne placez pas de liquides sur le Si vous utilisez un kit de montage projecteur, ni à...
-
Page 7: Introduction
Fonction 3D prise en charge Divers formats 3D rendent la fonction 3D plus flexible. Lors de la présentation d’images en relief, vous pouvez porter les lunettes 3D BenQ pour profiter de vos films, vidéos et événements sportifs en 3D de façon plus réaliste. -
Page 8: Contenu De L'emballage
Contenu de l’emballage Déballez le colis avec précaution et vérifiez qu’il contient tous les éléments mentionnés ci- dessous. Si l’un de ces éléments fait défaut, contactez votre revendeur. Accessoires fournis Les accessoires fournis dépendent de votre région et peuvent présenter des différences par rapport aux accessoires illustrés. -
Page 9: Vue Extérieure Du Projecteur
Vue extérieure du projecteur Couvercle factice PointWriter (Kit PointWriter) Face avant / supérieure Miroir Couvercle du compartiment de la lampe Molette de mise au point Tableau de commande externe (Voir « Projecteur » à la page 11 pour plus d’informations.) Ventilation (prise d’air froid) Lentille de projection Pied de réglage avant... - Page 10 Support de montage mural Côté inférieur Introduction...
-
Page 11: Commandes Et Fonctions
Commandes et fonctions Projecteur Voyant de l’alimentation S’allume ou clignote lorsque le projecteur est en cours d’utilisation. Voir « Voyants » à la page 61 pour plus d’informations. AUTO Détermine automatiquement le meilleur paramétrage pour l’image projetée. Voir « Réglage automatique de l’image » à la page 24 pour plus d’informations. - Page 12 Télécommande LASER (non disponible au Japon) Permet d’émettre la lumière du pointeur laser visible pour les besoins d’une présentation. ZOOM+/ZOOM- Agrandissent ou réduisent la taille de l’image projetée. ASPECT Pour sélectionner le format d’affichage. 10. FREEZE Met en pause l’image projetée. 11.
- Page 13 Fonctionnement du pointeur 20. MUTE LASER Permet d’activer ou de désactiver l’audio du projecteur. Le pointeur laser est une aide à la présentation pour 21. SMART ECO les professionnels. Il émet un Bascule le mode de lampe entre Éco/ faisceau de lumière lorsque Normal et SmartEco.
- Page 14 Portée efficace de la télécommande Le capteur à infrarouge (IR) de la télécommande se trouve à l’avant du projecteur. Pour un fonctionnement optimal, la télécommande doit être maintenue à un angle perpendiculaire à 30 degrés près du capteur infrarouge du projecteur. La distance entre la télécommande et le capteur ne doit pas dépasser 8 mètres (environ 26 pieds).
- Page 15 Remplacement des piles de la télécommande Pour ouvrir le capot du compartiment à piles, retournez la télécommande pour voir son dos, poussez du doigt sur la zone rainurée du capot et faites glisser le capot dans la direction de la flèche ainsi qu’illustré. Le capot glisse et se détache. Si nécessaire, enlevez les piles présentes et installez deux piles AAA en respectant le sens des polarités indiquées sur la base du compartiment à...
-
Page 16: Positionnement Du Projecteur
Procurez-vous le kit de montage mural Cette configuration nécessite un écran de BenQ chez votre revendeur afin de fixer rétroprojection spécial. votre projecteur au mur. *Sélectionnez Sol arrière dans le menu CONFIG. SYSTÈME : de base >... -
Page 17: Identification De La Taille De Projection Souhaitée
Reportez-vous aux « Dimensions » à la page 19 pour le centre des dimensions de l’objectif de ce projecteur avant de calculer la position appropriée. MX852UST Le rapport d’aspect est 4/3 est l’image projetée est en 4/3. Taille de Largeur de... - Page 18 Une tolérance de 5% s’applique à ces chiffres en raison des variations des composants optiques. Si vous avez l’intention d’installer le projecteur de façon permanente, BenQ vous recommande de tester physiquement la taille et la distance de projection à l’emplacement précis d’installation du projecteur avant de l’installer de façon permanente, afin de prendre en compte les caractéristiques optiques de ce projecteur.
-
Page 19: Dimensions
Dimensions 287,5 mm (L) x 201 mm (H) x 373,3 mm (P) 373,3 130,2 227,9 287,5 Installation murale 287.50 OPTICAL AXIS Unité : mm 43.25 149.25 206.25 255.25 Regulating Range 0~40 Regulating Range 0~30 360~665 Positionnement du projecteur... -
Page 20: Connexion
Connexion Pour connecter la source d’un signal au projecteur, procédez comme suit : Mettez préalablement tous les appareils hors tension. Utilisez les câbles appropriés pour chaque source. Branchez les câbles correctement. Pour les raccordements illustrés ci-dessous, certains câbles ne sont pas fournis avec le projecteur (voir «... -
Page 21: Connexion D'appareils Source Vidéo
Connexion d’appareils source vidéo Il suffit de connecter le projecteur à un appareil source vidéo en utilisant l’une des méthodes de connexion citées ci-dessus. Chacune fournit une qualité vidéo différente. Le choix de la méthode dépend surtout de la disponibilité des prises pour le projecteur et l’appareil source vidéo, comme décrit ci-dessous : Nom du terminal Apparence du terminal... -
Page 22: Diffuser Le Son Par L'entremise Du Projecteur
Diffuser le son par l’entremise du projecteur Vous pouvez vous servir du haut-parleur (mono mixte) du projecteur dans vos présentations, et connecter également les hauts-parleurs amplifiés séparés sur la prise AUDIO OUT du projecteur. Si vous disposez d’un système audio distinct, vous voudrez très certainement connecter la sortie audio de votre périphérique source Vidéo sur ce système audio, à... -
Page 23: Fonctionnement
Fonctionnement Mise en marche du projecteur Branchez le cordon d’alimentation au projecteur et à une prise murale. Allumez l’interrupteur de la prise murale (le cas échéant). Vérifiez que le Voyant de l’alimentation du projecteur est orange une fois l’appareil mis sous tension. Veuillez n’utiliser avec l’appareil que les accessoires d’origine (p.ex. -
Page 24: Utiliser L'installation Rapide
Utiliser l’installation rapide Le projecteur propose une touche de raccourci pour définir rapidement la Installation du projecteur, le Motif de test et la Trapèze. Appuyez sur QUICK INSTALL sur la télécommande et appuyez sur ▲/▼ pour sélectionner : • Position du projecteur : Voir «... - Page 25 Réglage fin de la taille et de la netteté de l’image Réglez la netteté de l’image en tournant la molette de MISE AU POINT. Correction de la déformation trapézoïdale La distorsion trapézoïdale correspond au fait qu’une image projetée est sensiblement plus large dans sa partie supérieure ou inférieure.
-
Page 26: Utilisation Des Menus
Utilisation des menus Le projecteur offre une fonction d’affichage des menus à l’écran permettant d’effectuer différents réglages et paramétrages. Vous trouverez ci-dessous une vue d’ensemble du menu. Icône de menu principal Menu principal Choisir Statut Sous-menu Appuyez sur MENU/EXIT pour retourner à... -
Page 27: Sécurisation Du Projecteur
Sécurisation du projecteur À l’aide d’un verrou avec câble de protection anti-vol Le projecteur doit être installé dans un lieu sûr de façon à éviter le vol. Sinon, faites l’acquisition d’un verrou, comme par exemple un verrou Kensington, pour sécuriser le projecteur. - Page 28 3 secondes. Le projecteur affiche un code à l’écran. Notez le numéro et éteignez votre projecteur. Contactez le service d’assistance BenQ local pour le déchiffrer. Vous devrez peut- être fournir une preuve d’achat pour garantir que vous êtes autorisé à utiliser le projecteur.
- Page 29 Désactivation de la fonction de mot de passe Pour désactiver la protection par mot de passe, retournez au menu CONFIG. SYSTÈME : avancée > Param. de sécurité > Changer les param. de sécurité après l’ouverture du système de menus à l’écran. Appuyez sur MODE/ENTER. Le message «...
-
Page 30: Changement De Signal D'entrée
Changement de signal d’entrée Vous pouvez connecter le projecteur à plusieurs appareils en même temps. Il ne peut toutefois afficher qu’un plein écran à la fois. Assurez-vous que la fonction Recherche auto rapide du menu Source est réglée sur Activ. (par défaut pour ce projecteur) si vous souhaitez que le projecteur recherche automatiquement les signaux. -
Page 31: Agrandir Et Rechercher Des Détails
Agrandir et rechercher des détails Si vous souhaitez afficher plus de détails concernant l’image projetée, agrandissez-la. Utilisez les touches de direction pour vous déplacer dans l’image. • Utilisation de la télécommande Appuyez sur Zoom +/- pour afficher la barre de Zoom. Appuyez sur Zoom+ pour agrandir le centre de l’image. - Page 32 À propos du format Dans les illustrations ci-dessous, les parties noires correspondent aux zones inactives et les parties blanches aux zones actives. Les menus à l’écran peuvent être affichés sur ces zones noires non utilisées. Auto: Met une image à l’échelle 4:3: Met une image à...
-
Page 33: Optimisation De L'image
Optimisation de l’image Utilisation de Couleur du support de projection Lorsque vous projetez sur une surface colorées, telle qu’un mur peint qui peut ne pas être blanc, la fonction Couleur du support peut aider à corriger la couleur de l’image projetée pour éviter des différences de couleur possibles entre l’image source et l’image projetée. - Page 34 Cette fonction n’est disponible que lorsque le mode Mode Util. 1 ou Mode Util. 2 est sélectionné dans le sous menu Mode Image. Appuyez sur ◄/► pour sélectionner le mode d’image le plus adapté à vos besoins. Appuyez sur ▼ pour sélectionner une option du menu à modifier et ajustez la valeur au moyen de ◄/►.
- Page 35 Sélectionner une Température des couleurs Les options disponibles pour les paramètres de température de couleurs* varient selon le type de signal sélectionné. Froid : le blanc des images tire vers le bleu. Normal : Préserve la couleur normale des blancs. Chaud : Le blanc des images tire vers le rouge.
-
Page 36: Réglage Du Minuteur De Présentation
Pour ajuster les paramètres : Allez au menu IMAGE et choisissez Gestion couleur 3D. Appuyez sur MODE/ENTER et la page Gestion couleur 3D s’affiche. Choisissez Couleur primaire et appuyez sur ◄/► pour sélectionner une couleur parmi Rouge, Vert, Bleu, Cyan, Magenta et Jaune. Appuyez ▼... -
Page 37: Opérations De Pagination À Distance
Appuyez sur ▼ pour choisir Affichage du compteur et choisissez si vous souhaitez afficher le minuteur à l’écran en appuyant ◄/►. Sélection Description Toujours Affiche le minuteur à l’écran pendant toute la durée de la présentation. 3 min/2 min/1 min Affiche le minuteur à... -
Page 38: Arrêt Sur Image
Arrêt sur image Appuyez sur FREEZE sur la télécommande pour figer l’image. Le mot « ARRÊT SUR IMAGE » apparaît à l’écran. Pour annuler la fonction, appuyez sur n’importe quelle touche du projecteur ou de la télécommande. Si votre télécommande possède les touches suivantes, veuillez noter que vous ne pouvez pas appuyer dessus pour désactiver la fonction : LASER, #2, #5, PAGE +/PAGE -. -
Page 39: Fonctionnement En Altitude
Fonctionnement en altitude Nous vous recommandons d’utiliser le Mode Haute altitude quand vous vous trouvez dans un environnement entre 1500 m et 3000 m au dessus du niveau de la mer, et la température se situe entre 0°C et 30°C. N’utilisez pas le Mode Haute altitude si votre altitude est entre 0 m et 1500 m et la température est entre 0°C et 35°C. -
Page 40: Utiliser Le Motif De Test
Réglage du niveau sonore Pour régler le niveau sonore, • Utilisation de la télécommande Appuyez sur et choisissez le niveau sonore désiré. • Utilisation des menus à l’écran Répétez les étapes 1 et 2 ci-dessus. Appuyez sur ▼ pour sélectionner Volume et appuyez sur ◄/► pour sélectionner le niveau sonore désiré. -
Page 41: Utilisation Du Modèle D'enseignement
Utilisation du Modèle d’enseignement Le projecteur propose plusieurs modèles préconfigurés pour diverses tâches d’enseignement. Pour activer le modèle : Ouvrez le menu à l’écran et accédez au menu Affichage > Modèle d’enseignement et appuyer sur ▲/▼ pour sélectionner Tableau noir ou Tableau blanc. -
Page 42: Arrêt Du Projecteur
Arrêt du projecteur Appuyez sur ALIMENTATION ou OFF et un message de configuration s’affichera. Si vous n’y répondez pas en quelques secondes, le message disparaît. Appuyez une seconde fois sur le bouton ALIMENTATION ou OFF. Le Voyant de l’alimentation clignote en orange, la lampe s’éteint et les ventilateurs continuent à... -
Page 43: Utilisation Des Menus
Utilisation des menus Système de menus Notez que les menus à l’écran varient en fonction du type de signal sélectionné. Menu Sous-menu Options principal Couleur du Désactiv./Jaune clair/Rose/ support Vert clair/Bleu/Tableau noir Rapport H/L Auto/Réel/16:9/4:3/16:10 Trapèze Position Phase Taille h. PC : 1,0X~2,0X ;... - Page 44 Menu Sous-menu Options principal Dynamique/Présentation/sRVB/ Mode Image Cinéma/3D/Util. 1/Util. 2 Dynamique/Présentation/sRVB/ Mode référence Cinéma/3D Luminosité Contraste Couleur Teinte Netteté Brilliant Color Activ. / Désact. Température des IMAGE Froid/Normal/Chaud couleurs Réglage fin Gain R/Gain V/Gain B/Décalage R/ température Décalage V/Décalage B couleur Couleur primaire R/V/B/C/M/J...
- Page 45 Paramètres de fonctionnement Redémarrage Activ. / Désact. instantané Désactiver/5 mins/10 mins/ Minuteur d’inactivité 15 mins/20 mins/25 mins/30 mins Désactiver/30 mins/1 hr/2 hrs/ Minuteur 3hrs/4hrs/8 hrs/12hrs Verr. touches Activ. / Désact. panneau Couleur de fond BenQ/Noir/Bleu/Violet Écran de veille BenQ/Noir/Bleu Fonctionnement...
- Page 46 Menu Sous-menu Options principal Mode Haute Activ. / Désact. altitude Muet Activ. / Désact. Volume Param. audio Sonnerie de marche/ Activ. / Désact. arrêt Mode lampe Normal/Économique/SmartEco Réinit. compteur Réinit./Annul. Param. lampe lampe Équivalent heure lampe Modifier mot de passe Paramètres de sécurité...
- Page 47 Menu Sous-menu Options principal • Source • Mode Image • Résolution État système • Mode lampe Informations actuel • Format 3D • Système de couleurs • Équivalent lampe • Version micrologiciel Notez que les options des menus sont disponibles lorsque le projecteur détecte au moins un signal valide.
- Page 48 Description de chaque menu FONCTION DESCRIPTION Corrige la couleur de l’image projetée si le support de projection Couleur du n’est pas blanc. Voir « Utilisation de Couleur du support de support projection » à la page 33 pour plus d’informations. Il y a plusieurs options pour régler le rapport d’aspect de l’image, Rapport H/L en fonction de votre source de signal d’entrée.
- Page 49 FONCTION DESCRIPTION Ce projecteur possède une fonction 3D qui vous permet de profiter des films, vidéos et évènements sportifs en 3D de façon plus réaliste, en apportant la profondeur aux images. Pour pouvoir visionner les images en 3D, vous aurez besoin de porter des lunettes 3D.
- Page 50 FONCTION DESCRIPTION Les modes d’image prédéfinis vous permettent d’optimiser le réglage de l’image en fonction du type de programme que vous Mode Image souhaitez projeter. Voir « Sélection d’un mode d’image » à la page 33 pour plus d’informations. Sélectionne un mode d’image adapté à vos besoins en ce qui concerne la qualité...
- Page 51 FONCTION DESCRIPTION Permet de rappeler au présentateur la durée de la présentation Minuteur de afin qu’il puisse la respecter. Voir « Réglage du minuteur de présentation présentation » à la page 36 pour plus d’informations. Règle la langue des menus à l’écran. Langue Voir «...
- Page 52 Si vous entrez un mot de passe incorrect 5 fois de suite, le projecteur s’éteint automatiquement au bout de quelques secondes. Verrou de contrôle Web Voir le Guide de fonctionnement du projecteur réseau BenQ pour plus de détails. Fonctionnement...
- Page 53 FONCTION DESCRIPTION Sélectionnez un débit en bauds identique à celui de votre ordinateur pour pouvoir connecter le projecteur en utilisant un Débit en bauds câble RS-232 approprié et mettre à jour ou télécharger le progiciel du projecteur. Cette fonction est destinée aux techniciens de service qualifiés.
- Page 54 FONCTION DESCRIPTION Source Indique la source actuelle du signal. Mode Image Indique le mode sélectionné dans le menu IMAGE. Résolution Indique la résolution native du signal d’entrée. Mode lampe Affiche le mode actuel de la lampe. État système Format 3D actuel Affiche le mode 3D actuel.
-
Page 55: Entretien
Entretien Entretien du projecteur Votre projecteur ne nécessite que peu d’entretien. La seule chose à laquelle vous devez veiller est la propreté de la lentille. La lampe est la seule pièce de votre projecteur que vous pouvez retirer. Contactez votre revendeur si d’autres pièces doivent être remplacées. -
Page 56: Informations Relatives À La Lampe
Informations relatives à la lampe Familiarisation avec la durée de vie en heures de la lampe Lorsque le projecteur fonctionne, la durée d’utilisation de la lampe (en heures) est calculée automatiquement par le compteur horaire intégré. La méthode de calcul de l’équivalent heures lampe est la suivante: Voir "Régler sur Mode lampe en Économique ou SmartEco"... - Page 57 (Équivalent) heures lampes totales = 1,75 * (heures d’utilisation en mode normal) + 1,40 * (heures d’utilisation en mode économique) + 1,00 * (heures) Allez sur http://lamp.benq.com pour vous procurer une lampe de rechange. Lorsque la lampe est trop chaude, le LAMP (Voyant de la lampe) et le TEMP (voyant d’avertissement de surchauffe) s’allument.
- Page 58 • Pour assurer une performance optimale du projecteur, il est recommandé que vous achetiez une lampe de projecteur BenQ pour remplacer la lampe. • Vérifiez que la ventilation est suffisante lors de la manipulation de lampes cassées. Nous vous conseillons d’utiliser des appareils respiratoires, lunettes de protection et protections du visage, et de porter des...
- Page 59 Desserrez les deux vis captives de fixation de la lampe. • Refermez toujours le couvercle de la lampe avant de mettre l’appareil sous tension. • N’introduisez pas vos doigts entre la lampe et le projecteur. Les bords acérés à l’intérieur du projecteur pourraient vous blesser.
- Page 60 Replacez le couvercle du compartiment de la lampe sur le projecteur et serrez la vis. Redémarrez le projecteur. Refermez toujours le couvercle de la lampe avant de mettre l’appareil sous tension. Réinitialiser le compteur de la lampe Après le logo de démarrage, ouvrez le menu à l’écran. Allez au menu CONFIG. SYSTÈME : avancée >...
- Page 61 Voyants Voyant Statut et description Alimen- TEMP Lampe tation Événements - alimentation Orange Désact. Désact. Mode veille Clignote Désact. Désact. Mise en marche vert Vert Désact. Désact. Fonctionnement normal Clignote Désact. Désact. Le projecteur refroidit. orange Événements - lampe Clignote Désact.
-
Page 62: Dépannage
Dépannage Le projecteur ne s’allume pas. Origine Solution Insérez le cordon d’alimentation dans la prise CA Le cordon d’alimentation n’alimente pas située à l’arrière du projecteur et branchez-le sur l’appareil en électricité. la prise secteur. Si la prise secteur est dotée d’un interrupteur, assurez-vous que celui-ci est activé. -
Page 63: Caractéristiques
Caractéristiques Caractéristiques du projecteur Toutes les caractéristiques peuvent être modifiées sans notification préalable. Caractéristiques optiques Contrôle Résolution MX852UST Type B 1024 x 768 XGA Mini USB (disponible pour le kit MW853UST PointWriter) 1280 x 800 WXGA Contrôle série RS-232 Système d’affichage 9 broches x 1 Système DLP™... -
Page 64: Chronogramme
119,989 97,551 115,5 (réduire les blancs) 1152 x 864 1152 x 864_75 67,5 Temporisation 1024 x 576 35,82 46,966 notebook BenQ Temporisation 1024 x 600 64,995 41,467 51,419 notebook BenQ 1280 x 720 1280 x 720_60* 74,25 1280 x 768... - Page 65 Résolution Format Taux de rafraî- Fréquence Fréquence des chissement (Hz) horizontale (kHz) pixels (MHz) 1440 x 900 WXGA+_60*** 59,887 55,935 106,5 1400 x 1050 SXGA+_60*** 59,978 65,317 121,75 1600 x 1200 UXGA*** 1680 x 1050 1680 x 1050_60*** 59,954 65,29 146,25 640 x 480@67Hz MAC13...
- Page 66 94,5 XGA_120** 119,989 97,551 115,5 (réduire les blancs) 1152 x 864 1152 x 864_75 67,5 Temporisation 1024 x 576 35,82 46,996 notebook BenQ Temporisation 1024 x 600 64,995 41,467 51,419 notebook BenQ 1280 x 720 1280 x 720_60* 74,25 Caractéristiques...
- Page 67 Résolution Format Taux de rafraî- Fréquence Fréquence des chissement (Hz) horizontale (kHz) pixels (MHz) 1280 x 768 1280 x 768_60* 59,87 47,776 79,5 WXGA_60* 59,81 49,702 83,5 WXGA_75 74,934 62,795 106,5 1280 x 800 WXGA_85 84,88 71,554 122,5 WXGA_120** 119,909 101,563 146,25 (réduire les blancs)
- Page 68 Fréquence prise en charge pour entrée vidéo HDMI Format Résolution Taux de rafraî- Fréquence Fréquence des chissement (Hz) horizontale (kHz) pixels (MHz) 480i*** 720 (1440) x 480 59,94 15,73 480p*** 720 x 480 59,94 31,47 576i 720 (1440) x 576 15,63 576p 720 x 576...
-
Page 69: Informations Relatives À La Garantie Et Au Copyright
BenQ Corporation exclut toute garantie, expresse ou implicite, quant au contenu du présent document, notamment en termes de qualité et d’adéquation à un usage particulier. Par ailleurs BenQ Corporation se réserve le droit de réviser le présent document et d’y apporter des modifications à tout moment sans notification préalable.
