• Retirer la fiche de test.
• Appuyer sur <Clear>.
10
Entraînement de la tige hélicoïdale et commuta-
tion du robinet
• Appuyer sur <Clear>.
• Enlever l'Unité interchangeable (si encore montée).

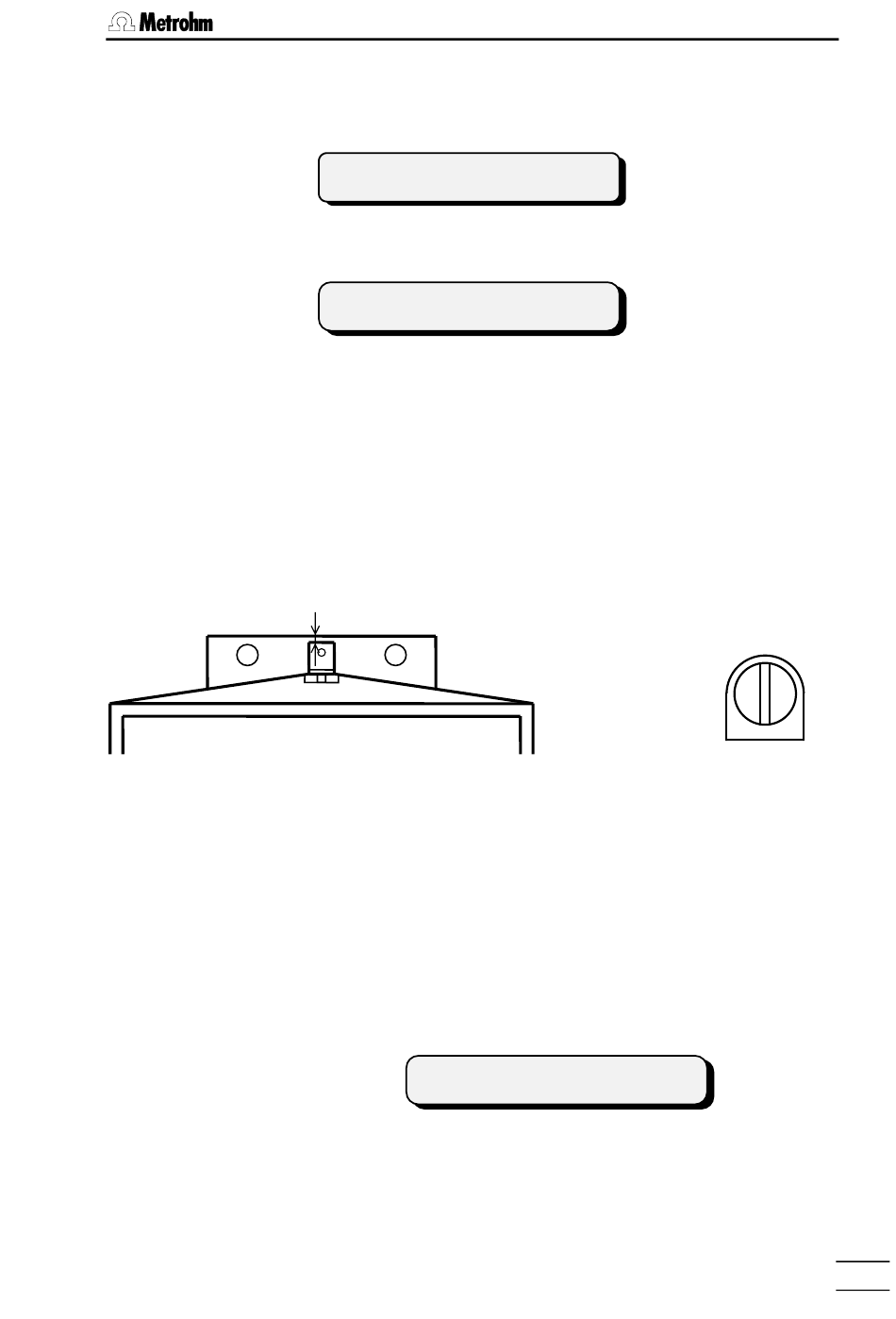

• Contrôler le zéro de la tige hélicoïdale, voir Fig. 5.
Fig. 5
• Remettre l'Unité interchangeable en place.
• Bouton 'dV/dt' à la butée droite.
• Appuyer sur la touche <DOS> (à l'appareil), jusqu'à ce que la tige du piston attei-
gne l'extrémité supérieure, puis mesurer en même temps le temps écoulé du départ
à la fin.
• Mesurer la hauteur de la tige hélicoïdale (ne peut être exécuté qu'avec l'Unité inter-
changeable "dummy" 3.496.0070 en place ou si le commutateur de verrouillage
(dans le trou droit) est actionné avec précaution avec un tournevis).
794 Basic Titrino
Déroulement du test:
1. En cas d'erreur un message d'erreur apparaît. (S'il n'y a pas de fiche enfichée p. ex.,
error 68
apparaît ).
2. S'il n'y a pas d'erreur, après environ 5 s apparaît
R S 2 3 2 t e s t
d i a g n o s e p r e s s k e y 0 . . . 9
Le Titrino remplit (seulement si une Unité interchangeable est montée).
Le Titrino quitte le menu 'Diagnostic' et retourne au programme d'utilisateur.
0.2 - 0.6 mm
La tige hélicoïdale doit se situer 0.2 - 0.6 mm au-dessous de l'arrête de la plaque de fixa-
tion.
La moulure de l'accouplement du robinet doit être exactement parallèle aux arrêtes latérales
du Titrino, voir Fig. 6.
Le Titrino remplit.
L'affichage montre de nouveau l'indication d'avent.
XXX X
cylindre vide !
La tige hélicoïdale reste à la position maximale. Le temps de marche de la tige hélicoïdale
est 20 s.
o . k .
********
4.2. Diagnostic
Fig. 6
145
