Les versions d' a ppareil suivantes sont recommandées pour les versions avec isolation
thermique :
• Version avec tube prolongateur pour l' i solation :
Variante de commande "Option capteur", option CG avec un tube prolongateur de
105 mm (4,13 in).
• Version température étendue :
Variante de commande "Matériau tube de mesure", option TD ou TG avec tube
prolongateur de 105 mm (4,13 in).
AVIS
Surchauffe de l'électronique de mesure par l'isolation thermique !
‣
Position de montage recommandée : position de montage horizontale, boîtier de
raccordement du capteur orienté vers le bas.
‣
Ne pas isoler le boîtier de raccordement du capteur.
‣
Température maximale admissible à l' e xtrémité inférieure du boîtier de raccordement
du capteur : 80 °C (176 °F)
‣
Isolation thermique avec tube prolongateur découvert : l' i solation est omise autour du
tube prolongateur. Nous recommandons de ne pas isoler le tube prolongateur afin de
garantir une dissipation optimale de la chaleur.

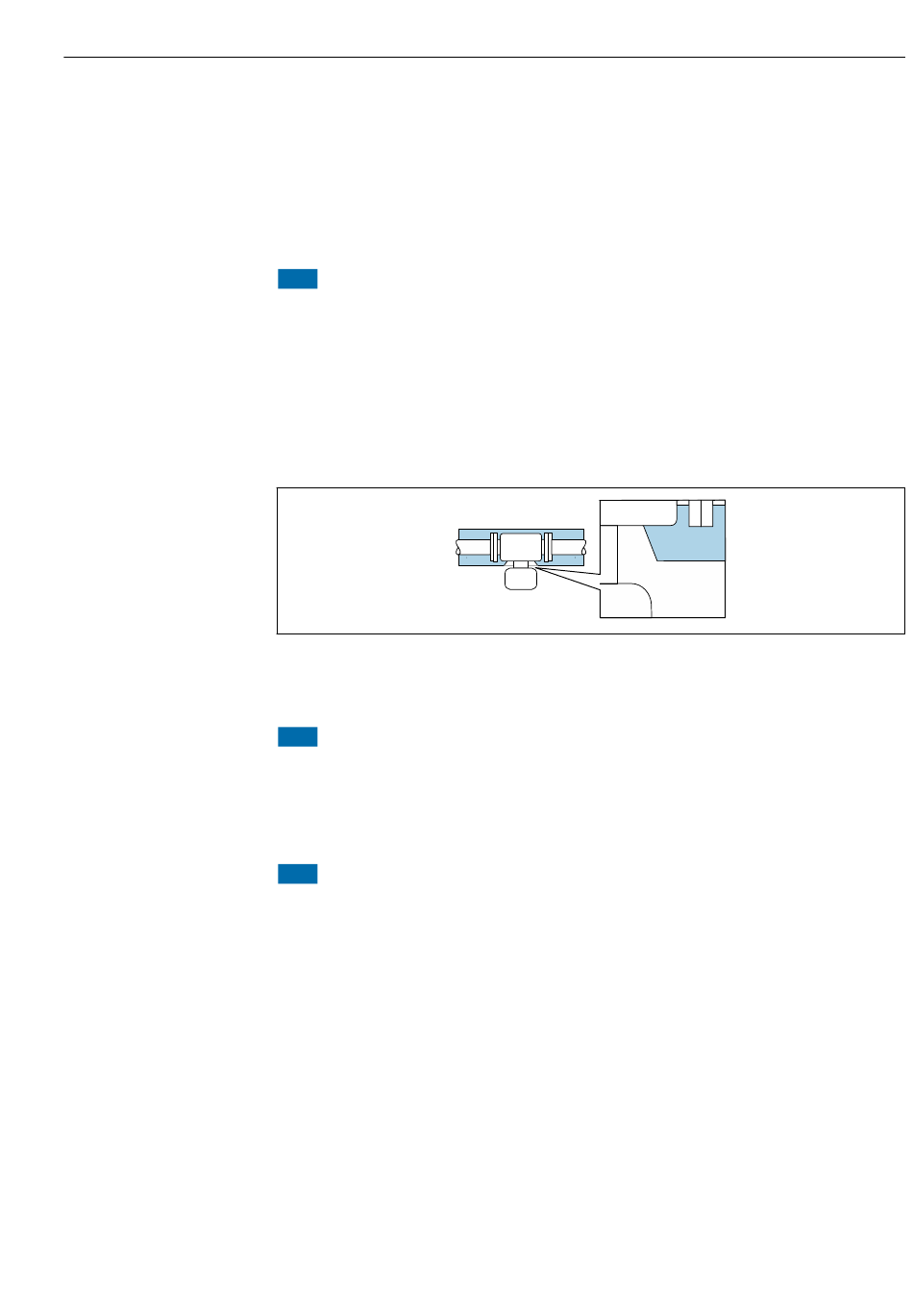

 8 Isolation thermique avec tube prolongateur découvert
Chauffage
AVIS
Surchauffe de l'électronique de mesure en raison d'une température ambiante trop
élevée !
‣
Respecter la température ambiante maximale admissible pour le transmetteur .
‣
Selon la température de process, respecter les exigences liées à l' e mplacement de
montage .
AVIS
Risque de surchauffe en cas de chauffage
‣
Veiller à ce que la température à l' e xtrémité inférieure du boîtier du transmetteur ne
dépasse pas 80 °C (176 °F).
‣
S' a ssurer qu' u ne convection suffisamment grande est présente au col du transmetteur.
‣
S' a ssurer qu' u ne surface suffisamment grande du manchon du boîtier reste dégagée. La
partie non recouverte sert à l' é vacuation de chaleur et protège l' é lectronique de mesure
contre une surchauffe ou un refroidissement.
Options de chauffage
Si, pour un produit donné, il ne doit y avoir aucune dissipation de chaleur à proximité du
capteur, il existe les options de chauffage suivantes :
• Chauffage électrique, par ex. avec colliers chauffants électriques
• Via des conduites d' e au chaude ou de vapeur
• Via des enveloppes de réchauffage
Montage
