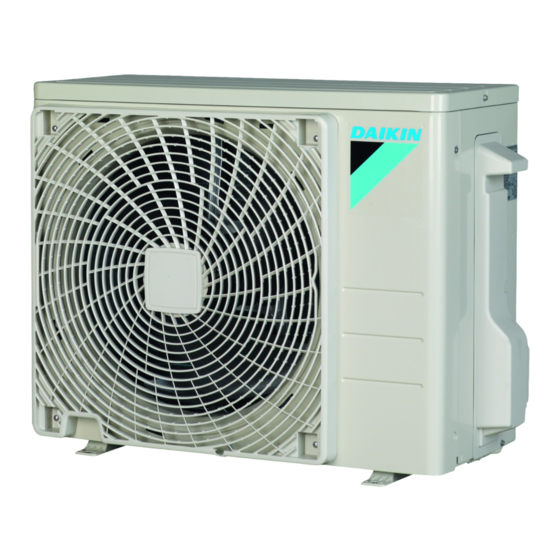

- Page 1 MANUEL D’INSTALLATION R410A Split Series Modèles RX25KMV1B RX35KMV1B...
- Page 3 3P450978-1...
- Page 4 Précautions de sécurité • Lisez attentivement ces précautions de sécurité pour assurer une installation correcte. • Ce manuel classe les consignes de sécurité en deux catégories: AVERTISSEMENT et ATTENTION. Veillez à respecter les instructions suivantes: elles sont indispensables pour assurer la sécurité. AVERTISSEMENT..
- Page 5 ATTENTION • N'installer le climatiseur dans aucun endroit présentant un danger de fuite de gaz inflammable. L'unité pourrait prendre feu si du gaz fuyait et s'accumulait autour d'elle. • Exécutez les travaux de tuyauteries d'évacuation, conformément aux instructions de ce manuel. Une mauvaise exécution des travaux pourrait entraîner une inondation.
- Page 6 Précautions relatives au choix de l'emplacement 1) Sélectionnez un emplacement suffisamment solide pour supporter le poids et les vibrations de l'unité et où les bruits de fonctionnement ne seront pas amplifiés. 2) Sélectionnez un emplacement où l'air chaud évacué par l'unité ou le bruit de fonctionnement ne gênera pas les voisins de l'utilisateur.
- Page 7 Schéma d'installation de l'unité extérieure Enroulez le tuyau d'isolation Longueur max. possible 15 m de ruban de finition de bas en haut. Longueur min. possible 1,5 m Hauteur max. possible 12 m Réfrigérant supplémentaire requis pour les tuyaux 20 g/m de réfrigérant dont la longueur dépasse 10 mètres Tuyau de gaz...
- Page 8 Instructions d'installation • Suivez les consignes d'installation ci-dessous si le flux d'air d'évacuation ou l'admission d'air de l'unité extérieure est bloqué par un mur ou autre obstacle. • Pour tous les exemples d'installation ci-dessous, la hauteur du mur du côté de l'évacuation est de 1200 mm maximum. Un côté...
- Page 9 Installation de l'unité extérieure Évasement de l'extrémité du tuyau (Coupez exactement Retirez les bavures. à angles droits.) 1) Coupez l'extrémité du tuyau avec un coupe-tube. Évasement 2) Retirez les bavures en orientant la surface de Placez exactement comme indiqué ci-dessous. Outil d'évasement coupe vers le bas de manière à...
- Page 10 Installation de l'unité extérieure Purge d'air et vérification de l'absence de fuite de gaz. • Une fois les travaux sur la tuyauterie terminés, vous devez purger l'air et vérifier qu'il n'y a pas de fuite de gaz. AVERTISSEMENT 1) Ne mélangez aucune autre substance que le réfrigérant indiqué (R410A) au cycle de réfrigération. 2) En cas de fuite de gaz réfrigérant, aérez la pièce dès que possible et autant que possible.
- Page 11 Installation de l'unité extérieure *1. Longueur du tuyau par rapport au temps de fonctionnement de la pompe à vide. Longueur du tuyau Jusqu'à 15 mètres Durée d'exécution Au moins 10 min *2. Si l'aiguille de la jauge de pression composée revient en arrière, cela signifie que le réfrigérant contient peut-être de l'eau ou que le joint d'un tuyau est desserré.
- Page 12 Installation de l'unité extérieure Travaux sur les tuyaux de réfrigérant. 7-1 Précautions relatives à la manipulation du tuyau. Veillez 1) Protégez l'extrémité ouverte du tuyau contre la poussière et à installer un capuchon. l'humidité. Pluie 2) Vous devez plier les tuyaux aussi délicatement que possible. Si aucun capuchon évasé...
- Page 13 Câblage AVERTISSEMENT 1) N'utilisez pas de câbles taraudés, toronnés, de rallonges ou de raccordements en étoile car ils peuvent entraîner une surchauffe, une décharge électrique ou un incendie. 2) N'utilisez pas d'éléments électriques achetés localement dans le produit. (Ne branchez pas l'alimentation de la pompe d'évacuation, etc.
- Page 14 Câblage ATTENTION Lors du raccordement des fils de connexion au bornier à l'aide d'un fil à un conducteur, veillez à procéder au bordage. Des problèmes d'installation peuvent provoquer des surchauffes et des incendies. Un fil trop dénudé peut Dénudez l'extrémité causer des décharges du fil jusqu'à...
- Page 15 Câblage Schéma de câblage Légendes du schéma de câblage unifié Pour les pièces appliquées et la numérotation, reportez-vous à l'autocollant du schéma de câblage fourni avec l'unité. Les pièces sont numérotées par ordre croissant et les numéros sont représentés dans la vue d'ensemble ci-dessous par le symbole "*" dans la référence. DISJONCTEUR TERRE DE PROTECTION CONNEXION...
- Page 16 Test et vérification finale Essai de fonctionnement et test 1-1 Mesurez la tension d'alimentation et vérifiez qu'elle est comprise dans la plage spécifiée. 1-2 L'essai de fonctionnement doit être mené en mode chauffage ou rafraîchissement. Pour pompe à chaleur •...
- Page 18 3P395501-3G 2016.05...
