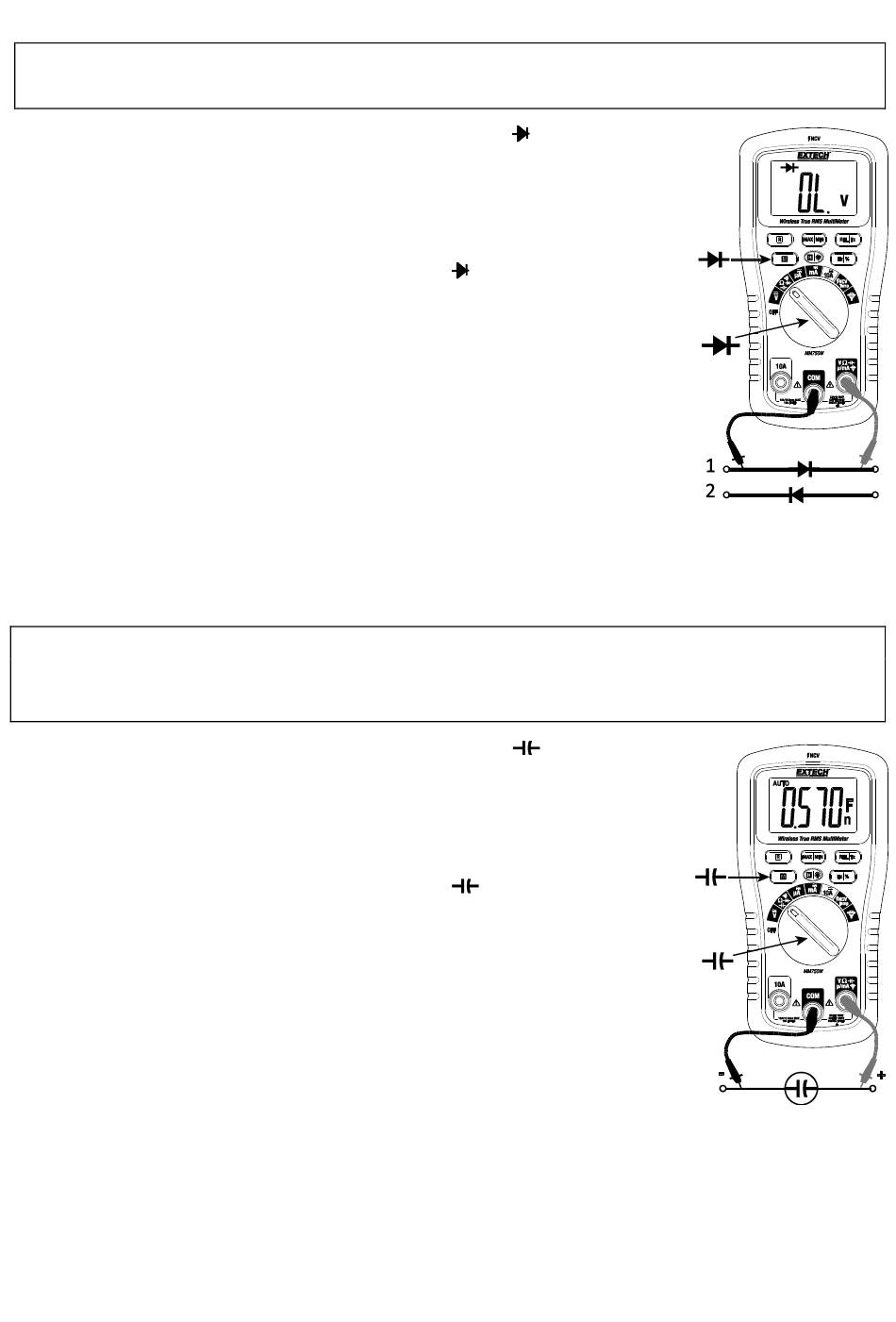

TEST DE DIODE

AVERTISSEMENT : Pour éviter toute décharge électrique, ne mesurez jamais les
diodes sous tension.
1. Réglez le sélecteur de fonction sur la position
2. Insérez la fiche banane du câble de test noir dans la prise jack
négative COM et la fiche banane du câble de test rouge dans
la prise jack positive V.
3. Appuyez sur la touche M pour indiquer
4. Faites toucher les sondes de test et la diode testée. La tension
directe indiquera généralement de 0,400 à 0,700 V. La tension
inverse indiquera « OL ». Les appareils court-circuités
indiqueront un relevé proche de « 0 V » et un appareil ouvert
indiquera « OL » dans les deux sens de polarité.

MESURES DE LA CAPACITANCE

AVERTISSEMENT : Pour éviter toute décharge électrique, débranchez l'alimentation
de l'appareil testé et déchargez tous les condensateurs avant de mesurer toute
résistance. Retirez les piles et débranchez les câbles.
1. Mettez le sélecteur de fonction sur la position
2. Insérez la fiche banane du câble de test noir dans la prise jack
négative COM. Insérez la fiche banane du câble de test rouge
dans la prise jack positive.
3. Appuyez sur la touche M pour indiquer
4. Appuyez brièvement sur la touche REL pour annuler tout
« signal parasite ».
5. Faites toucher les pointes de la sonde sur le circuit ou la pièce
à tester.
6. Relevez la fréquence qui apparaît sur l'écran. Veuillez noter
que les condensateurs plus grands peuvent prendre un
certain temps avant de se stabiliser.
.
et V sur l'écran.
.
sur l'écran.
