M A N U E L D ' I N STA L L AT I O N
6.4 Construction de la cheminée pour le Summum 140 4S
Ces consignes sont destinées au Summum 140 4S et constituent
un complément aux exigences générales de sécurité pour
l'installation du foyer à gaz comme indiqué dans le présent
manuel.
Étant donné que Summum 140 4S est vitré de tous les côtés, un
conduit de cheminée distinct doit être créé pour le haut et le
fond du foyer.
Remarque :
Le raccordement de gaz et l'alimentation électrique
doivent être pris en compte en fonction de la construction du
conduit de la cheminée. Les deux doivent être connectés sous la
cheminée. Contrairement au foyer à gaz qui a une configuration
différente, ces tubes et câbles ne peuvent pas être connectés
du haut vers le bas du conduit de la cheminée. Les éléments
électroniques et la technologie de contrôle du gaz de ce foyer
doivent être accessibles à tout moment. Assurez-vous donc
qu'une trappe de contrôle (BDE4) est installée (Figure I.1) ou
fournissez une autre option de service.
Le Summum 140 4S est équipé de supports de transport sur les
extrémités des foyers. Pour un alignement serré du haut et du
bas du foyer, ces supports ne doivent pas être retirés pendant
l'installation. À la fin de l'installation, les supports peuvent
être retirés et les parois latérales de la vitre avant peuvent être
remplacées. Les supports sont sécurisés en haut et en bas
par deux vis.
(Figure 6.5 à 6.8).
Quatre pinces pour vitre sont

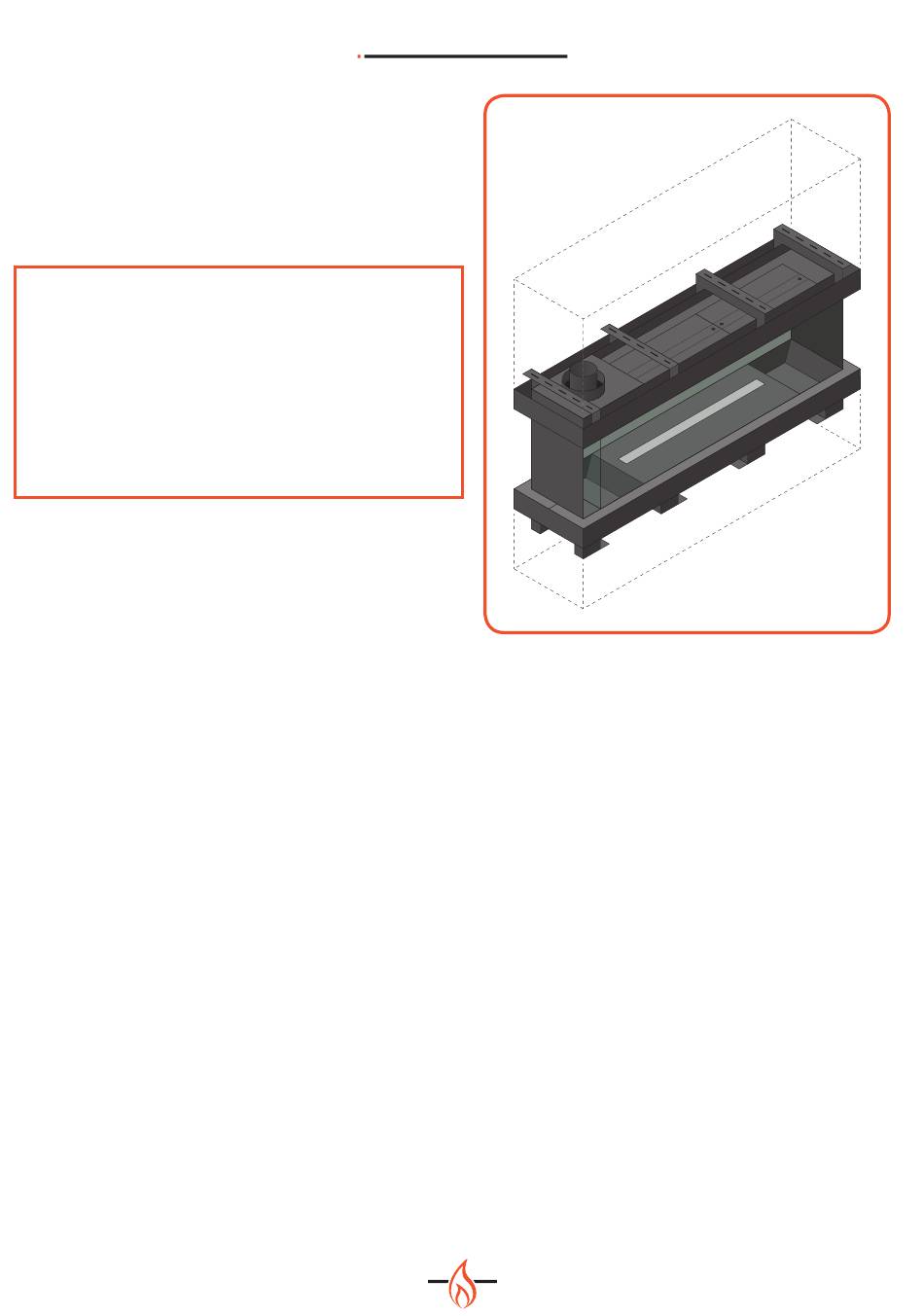

Figure 6.5 – Alignement
fournies avec le foyer qui doit d'abord être fixé sur place.
de la partie supérieure et de la partie inférieure
Le summum 140 4S est fourni avec quatre profils de support qui
sont fixés avec deux boulons sur les deux longueurs du foyer (voir
Figure 6.9). Ces boulons sont colorés en rouge. Assurez-vous que
ces boulons sont desserrés avant de commencer l'installation.
Le fait de desserrer les boulons permet de s'assurer que le cadre
autour du foyer peut se déplacer par rapport à l'extrémité. Cela
permet d'éviter les problèmes liés à la déconnexion du circuit
de la cheminée !
1 0
