3. INSTALACIÓN Y CONEXIÓN

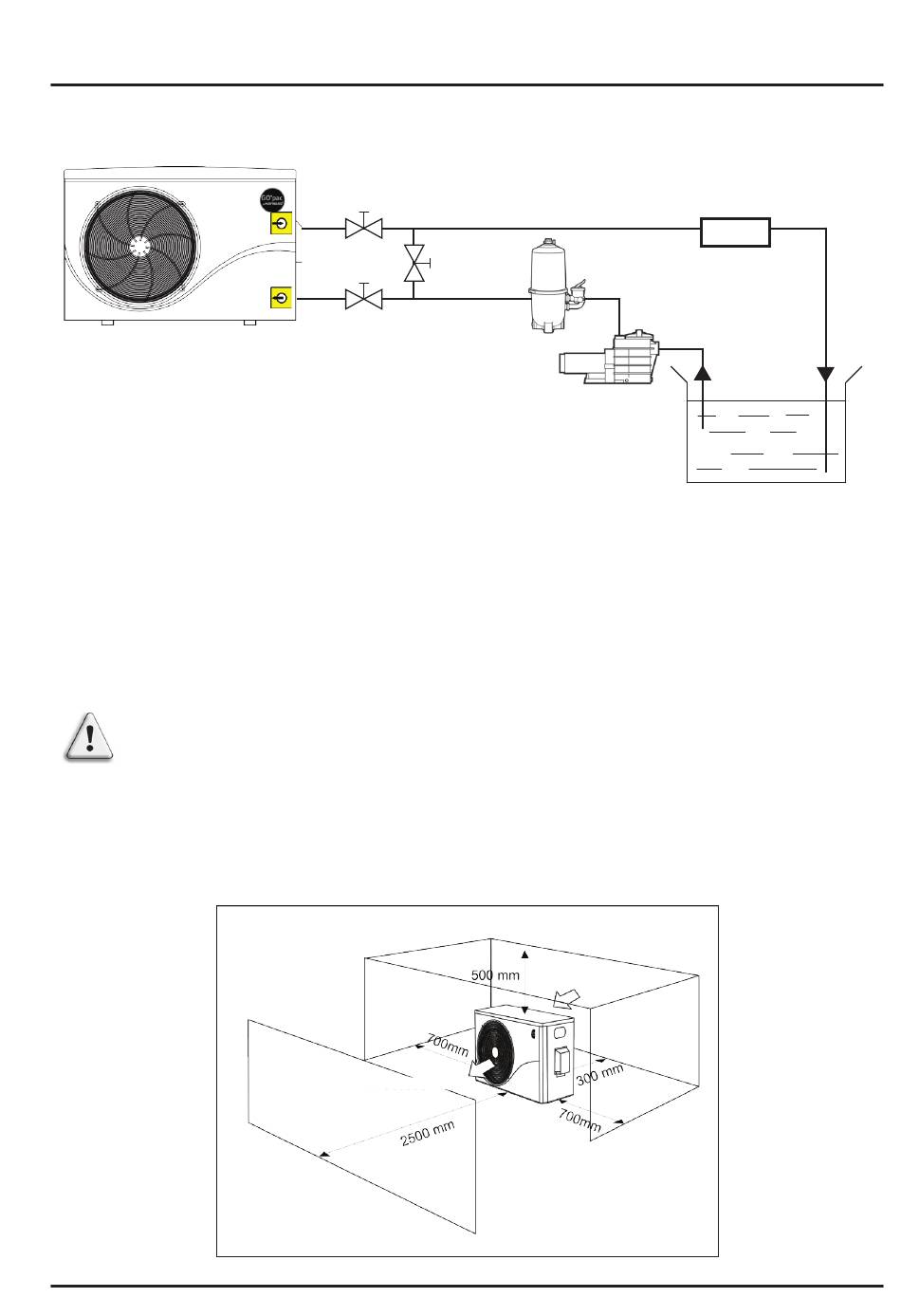

3.1 Esquema funcional

Nota: La bomba de calor se suministra sin ningún equipo de tratamiento o
filtración. Los elementos que aparecen en el esquema son las piezas
que deberá proporcionar el instalador.

3.2 Bomba de calor

Colocar la bomba de calor en el exterior y fuera de cualquier sala
técnica cerrado.
Colocar en una zona resguarda, las distancias mínimas que a
continuación se prescriben deben ser respetadas a fin de evitar
cualquier riesgo de recirculación del aire y de una degradación del
rendimiento global de la bomba de calor.
Válvula de salida
de agua
Válvula
by-pass
Válvula de entrada
de agua
Evacuación de aire
Célula
electrolizadora
(u otro tratamiento)
Filtro
Bomba de
filtrado
Admisión de aire
Retorno de
agua
Piscina
5
