6. ANNEXES (suite)

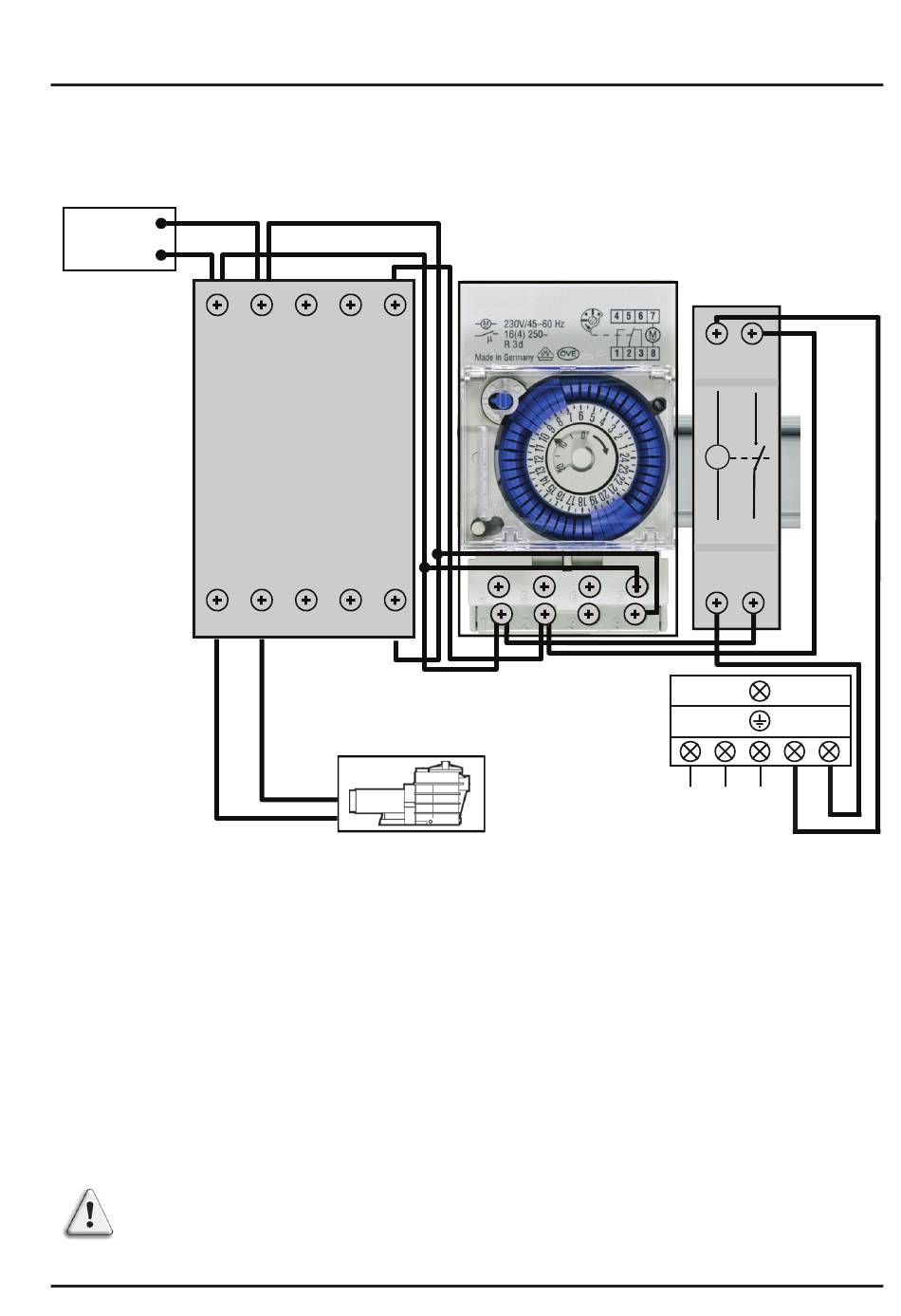

6.2 Raccordements priorité chauffage
Pompe Monophasé
230V N

50 Hz Ph
1L1 3L2 5L3
2T1 4T2
Les bornes 1 et 2 délivrent une tension de 230 V
afin de permettre le démarrage forcé de la pompe de filtration si cette dernière est à
l'arrêt. Si la pompe à chaleur est en demande elle démarrera et maintiendra la pompe
de filtration alimentée pour assurer le débit d'eau dans la pompe à chaleur.
Ne jamais raccorder les bornes 1 et 2 directement sur le bornier de la pompe
de filtration.
13N0 A1
6T3 14N0 A2
N
L
Pompe Monophasé
4 5 6 7
1 2 3 8
Alimentation générale
230 V
toutes les heures pendant 3 min

A1 1
B
A2 2
= = = =
L N 1 2
/ 50 Hz

Sortie 230 V
Asservissement pompe
de filtration 0,5 A Max

