1.2.

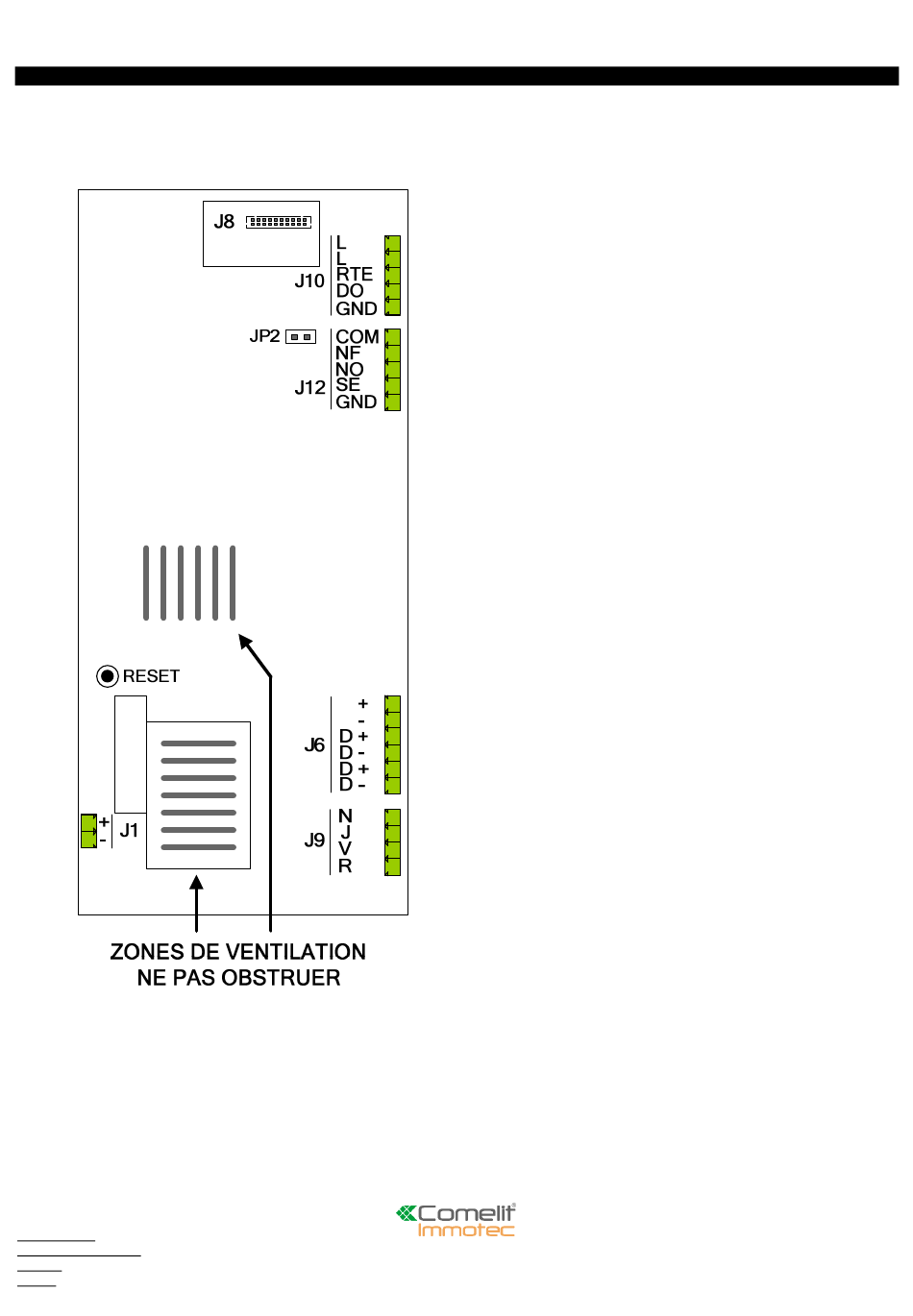

Présentation de la face arrière
La carte est composée de connecteurs débrochables rendant le câblage plus aisé.
Date création : Janvier 2019
Dernière modification :
Version : 1.0
Auteur : Bureau d'étude COMELIT-IMMOTEC
J1: Entrée d'alimentation 33VDC (Réf : 1595)
J10: Gestion du bus Simple Bus "LL" ainsi que le
raccordement au bouton d'ouverture
J12: Raccordement du système de fermeture
(ventouse ou gâche)
J6: Raccordement de la centrale ACM/R-ST,
ACM/L-ST ou ACM/500-2-ST
J8: Raccordement du module audio/vidéo 4680C
ou 4681
J9: Sortie du lecteur passif. A raccorder à la
centrale ACM/R-ST, ACM/L-ST ou ACM/500-2-ST
JP2 : Cavalier servant pour l'utilisation du 4680C
Avec le module 4681 (version PIC6LT25/SBC1), ce
cavalier est retiré.
