1. PRESENTATION GENERALE
La platine PIC5 sert d'interface de communication entre le résident et
le visiteur désirant accéder à la propriété.
Elle est munie d'un large afficheur de 32 caractères sur deux lignes et
de boutons de commande permettant la gestion des appels ou des
ouvertures.
Sa façade, d'épaisseur de 2.5 mm, vous assurera une bonne
protection contre le vandalisme.
1.1. Caractéristiques techniques
•
Capacité de 500 noms.
•
Réglage de la temporisation d'ouverture entre 1 et 99 secondes.
•
Réglage de la temporisation de phonie entre 1 et 99 secondes.
•
Réglage de la temporisation de sonnerie simple ou triple.
•
Adressage de porte de 1 à 255.
Date création : Janvier 2012
Dernière modification : Mai 2012
Version : 1.1
Auteur : Bureau d'étude COMELIT-IMMOTEC

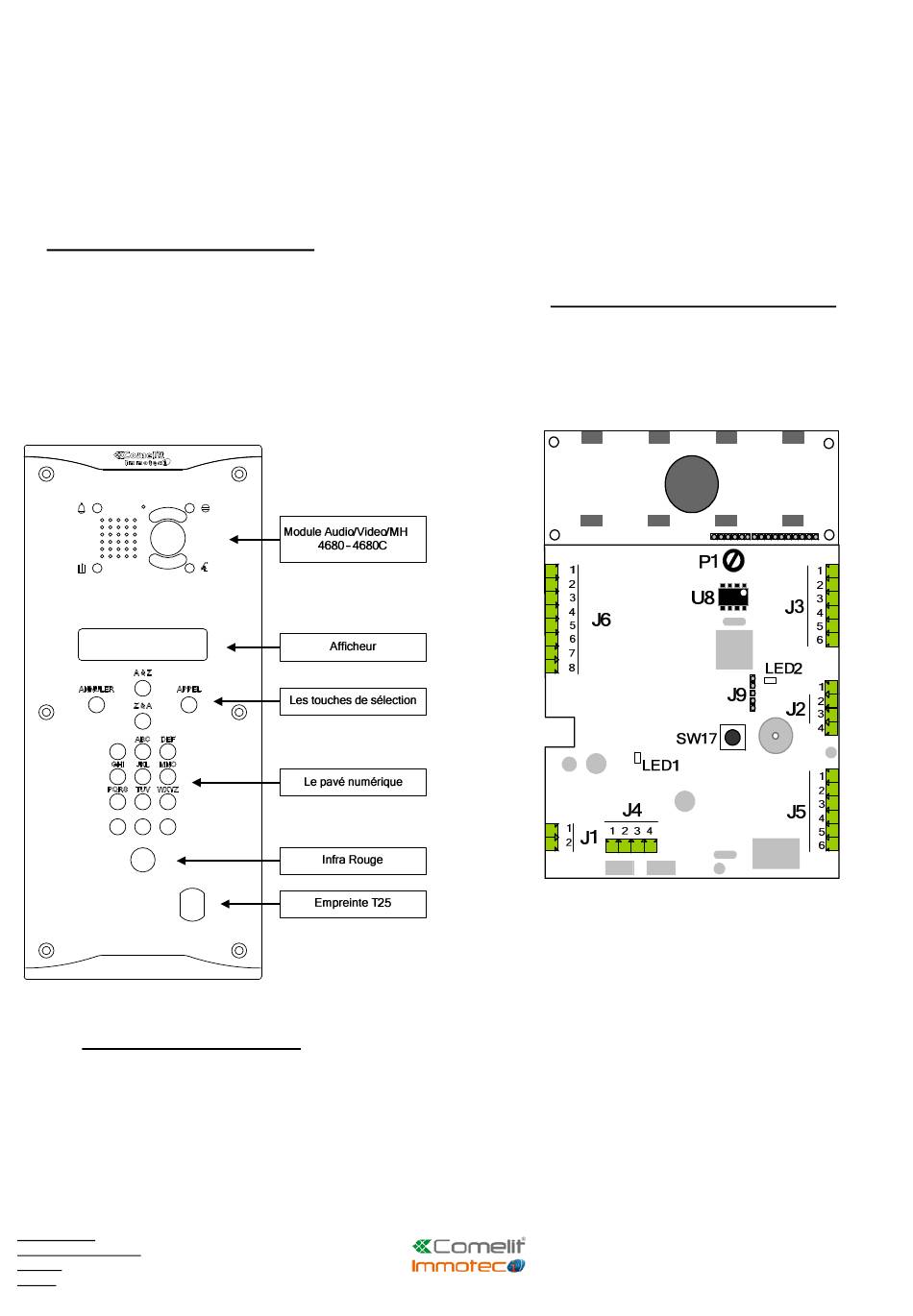

1.2. Présentation de la carte électronique
La carte est composée de connecteurs ainsi qu'un afficheur
déconnectables, rendant le câblage plus aisé. Elle intègre également
divers boutons, potentiomètre, voyant, cavalier et composants.
J1 : Alimentation 33VDC, Réf alim : 1595 (1= 33VDC ; 2=0V)
J2 : Gestion centrale ACM/R (1&2= alimentation ; 3= D+ ; 4= D-)
J3 : Gestion Alimentation module phonie (1= V+ ; 2 = V-)
J4 : Non utilisé
J5 : Gestion système de fermeture auxiliaire / communication module
4680 -4680C
(1=BP ; 2= 0V ; 3= Signal communication 4680-4680C ; 4= Commun
Relais ; 5= NF Relais ; 6= NO Relais)
J6 : Gestion déportée des touches appels (X,
(1=HAUT ; 3= BAS ; 5= Echappe ; 7= Valide ; 2&4&6&8 = 0V)
J9 : Non utilisé
SW17:
Bouton poussoir Redémarrage du programme
P1 :
Potentiomètre de réglage contraste afficheur
U8:
Mémoire des noms
LED1 :
Voyant témoin d'alimentation (rouge fixe)
LED2 :
Voyant témoin de fonctionnement (clignotement lent)
↑
↓
,
et V)
