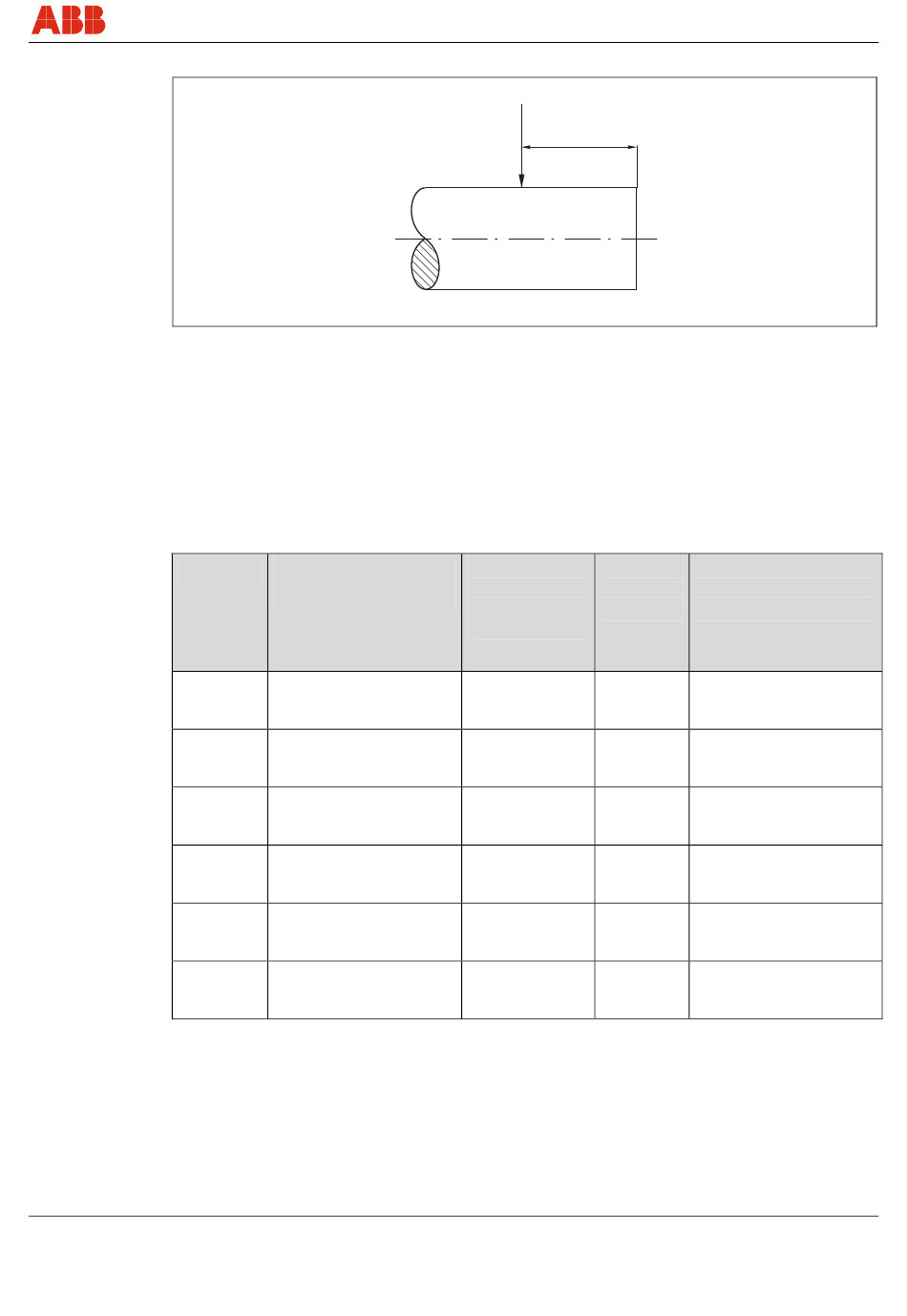

Fig. 5: Bout d'arbre
Présentation du moyeu de l'élément d'entraînement
Le nouvel élément d'entraînement est relié de manière mécanique à l'arbre d'entraînement via
un alésage avec une rainure à ressort d'ajustage. Ce raccordement doit être mis en place de
manière à ce que le couple nominal et tout couple d'entraînement maxi pouvant survenir
puissent être transmis de manière sûre. L'élément d'entraînement doit être sécurisé sur l'arbre
d'entraînement avec des mesures adéquates pour éviter tout décalage axial. Pour le nouvel
élément d'entraînement, seules les butées mécaniques disponibles doivent être utilisées.
Il faut respecter les paramètres suivants :
Type
RHD250
RHD500
RHD800
RHD1250
RHD2500
RHD4000
Pos: 8.25 /======= Seitenumbruch ======== @ 0\mod_1126532365768_3848.doc @ 4577
42/68-165-FR
Diamètre d'alésage
mm (inch)
30 +0,033
(1,18 +0,0013)
50 +0,039
(1,97 +0,0015)
50 +0,039
(1,97 +0,0015)
70 +0,075/+0,030
(2,76 +0,0030/+0,0012)
70 +0,075/+0,030
(2,76 +0,0030/+0,0012)
85 +0,090/+0,036
(3,35 +0,0035/+0,0014)
RHD250 ... 4000
F
R
X
Largeur du
Longueur
ressort
du moyeu
d'ajustage
mm (inch)
mm (inch)
8 -0,015/-0,051
(0,31 -0,0006/-
50 (1,97)
0,0020)
14-0,018/-0,061
(0,55 -0,0007/-
70 (2,76)
0,0024)
14-0,018/-0,061
(0,55 -0,0007/-
70 (2,76)
0,0024)
20-0,022/-0,074
(0,79 -0,0311/-
100 (3,94)
0,0029)
20-0,022/-0,074
(0,79 -0,0311/-
100 (3,94)
0,0029)
25-0,018/-0,061
(0,98 -0,0007/-
140 (5,51)
0,0024)
Montage
M00347
Limite élastique
minimale du moyeu Rp
0,2
2
N/mm
(livres/inch
carré)
320 (46412,80)
320 (46412,80)
320 (46412,80)
320 (46412,80)
320 (46412,80)
320 (46412,80)
