1. IDENTIFICATIE VAN DE HOOFDCOMPONENTEN

BELANGRIJKSTE ONDERDELEN
1. Motor
2. Aandrijvingsbuis
3. Snij-inrichting
a. Mes met 3 of 4 punten
b. Draadhouder
4. Bescherming van de snij-inrich-
ting
5. Voorste handgreep
6. Barrière
7. Handgreep
8. Achterste handgreep
9. Aanslagpunt (van het draagstel)
10. Typeplaatje
11. Draagstel
a. met enkele riem
b. met dubbele riem
12. Hoekretour
13. Mesbescherming (voor het
transport)
14. Bougie
BEDIENINGEN EN BIJVULLEN
VAN BRANDSTOF
21. Stopschakelaar motor
22. Versnellingsknop
23. Vergrendeling versnelling
24. Startknop
25. Chokeknop (Starter) (indien aan-
wezig)
26. Knop voorinspuiting (Primer)
(indien aanwezig)
31. Dop brandstofreservoir
32. Oliedop
TYPEPLAATJE
10.1) Conformiteitsmerk volgens de richtlijn
98/37/EG
10.2) Naam en adres van de fabrikant
10.3) Akoestische vermogen LWA volgens de
richtlijn 2000/14/EG
10.4) Referentiemodel van de fabrikant
10.5) Machinemodel
10.6) Serienummer
10.7) Bouwjaar

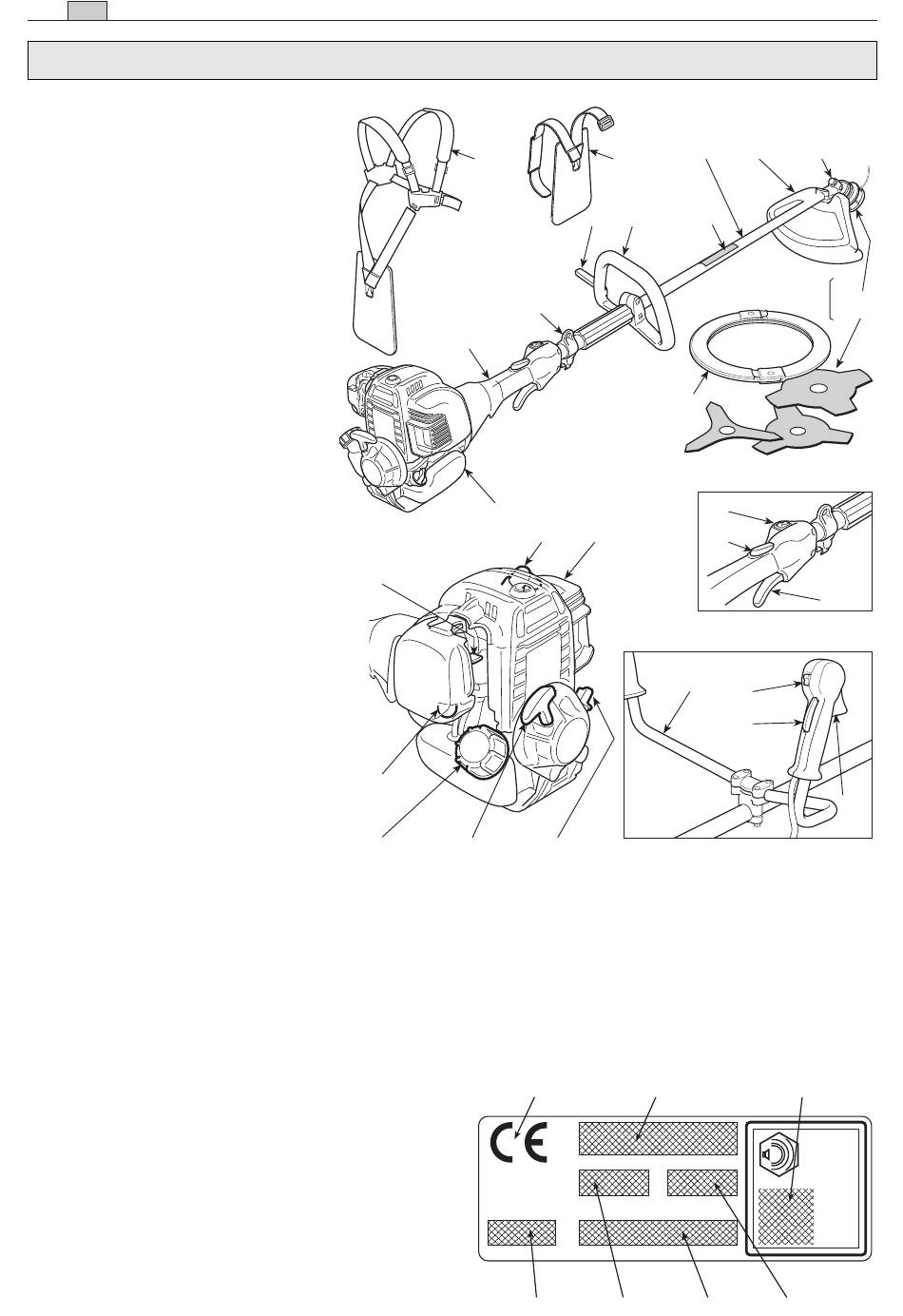

IDENTIFICATIE VAN DE HOOFDCOMPONENTEN
11b
9
8
1
25
26
31 24
11a 2
10
6 5
13
"MONO"
14 1
"DUPLEX"
7
32
10.1 10.2
10.7 10.5
4 12
3b
3
3a
21
23
22
21
23
22
10.3
L
WA
dB
10.6 10.4
