8

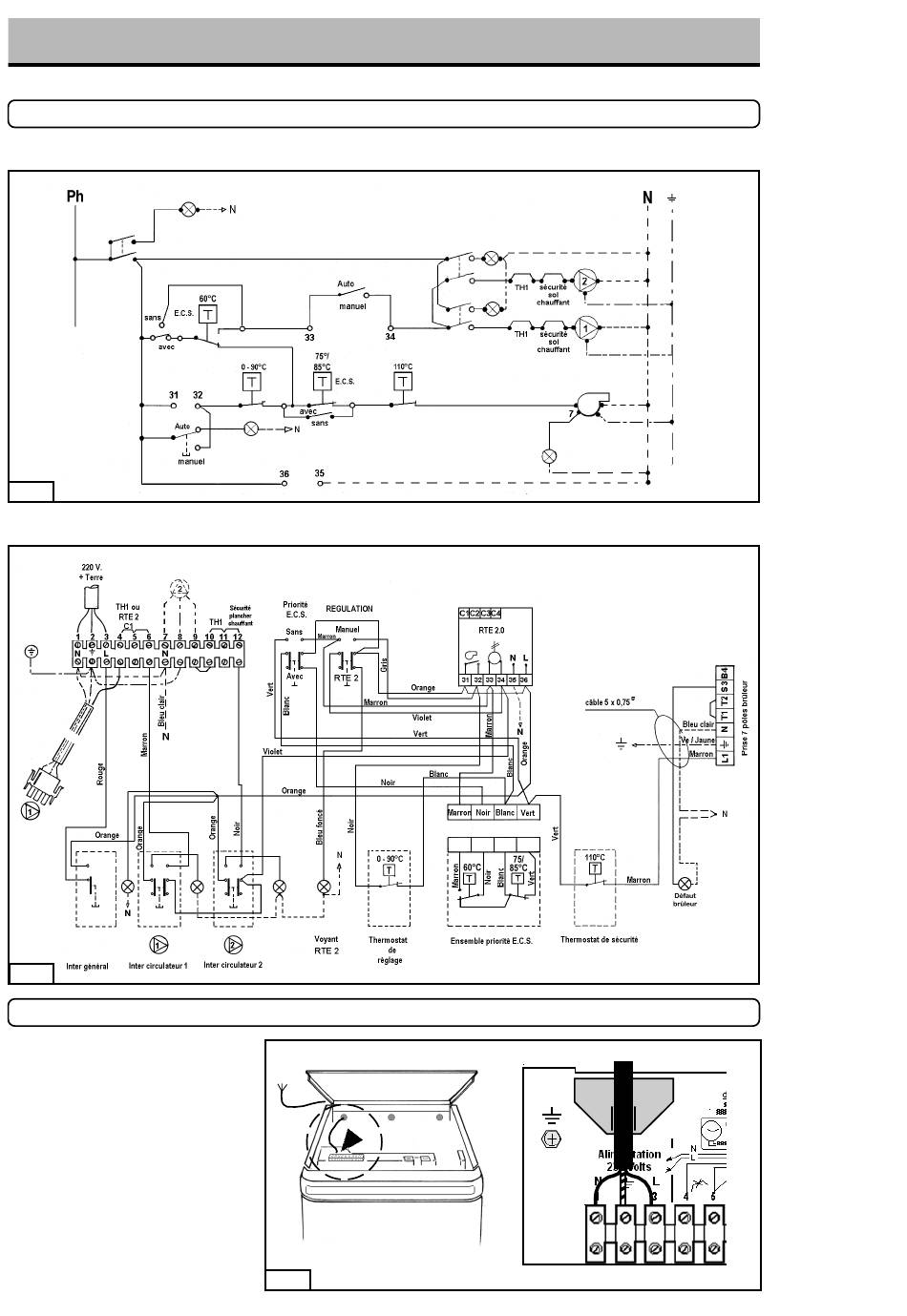

Schémas électriques
Schémas électriques
Schéma de principe de base
fig. 10
Schéma de câblage avec régulation
fig. 11
Raccordement de l'alimentation électrique principale
Raccordement de l'alimentation électrique principale
Raccordement du câble d'alimentation
Retirer le capot dessus-chaudière, raccorder
à l'aide d'un câble passé dans le presse
étoupe (fig.12) l'alimentation 220/230 Volts
50 Hz sur le bornier 12 plots à l'emplace-
ment prévu (A fig.12)
NB. : Le fil Neutre sera exclusivement rac-
cordé sur la borne N.
Raccordements électriques
A
fig. 12
