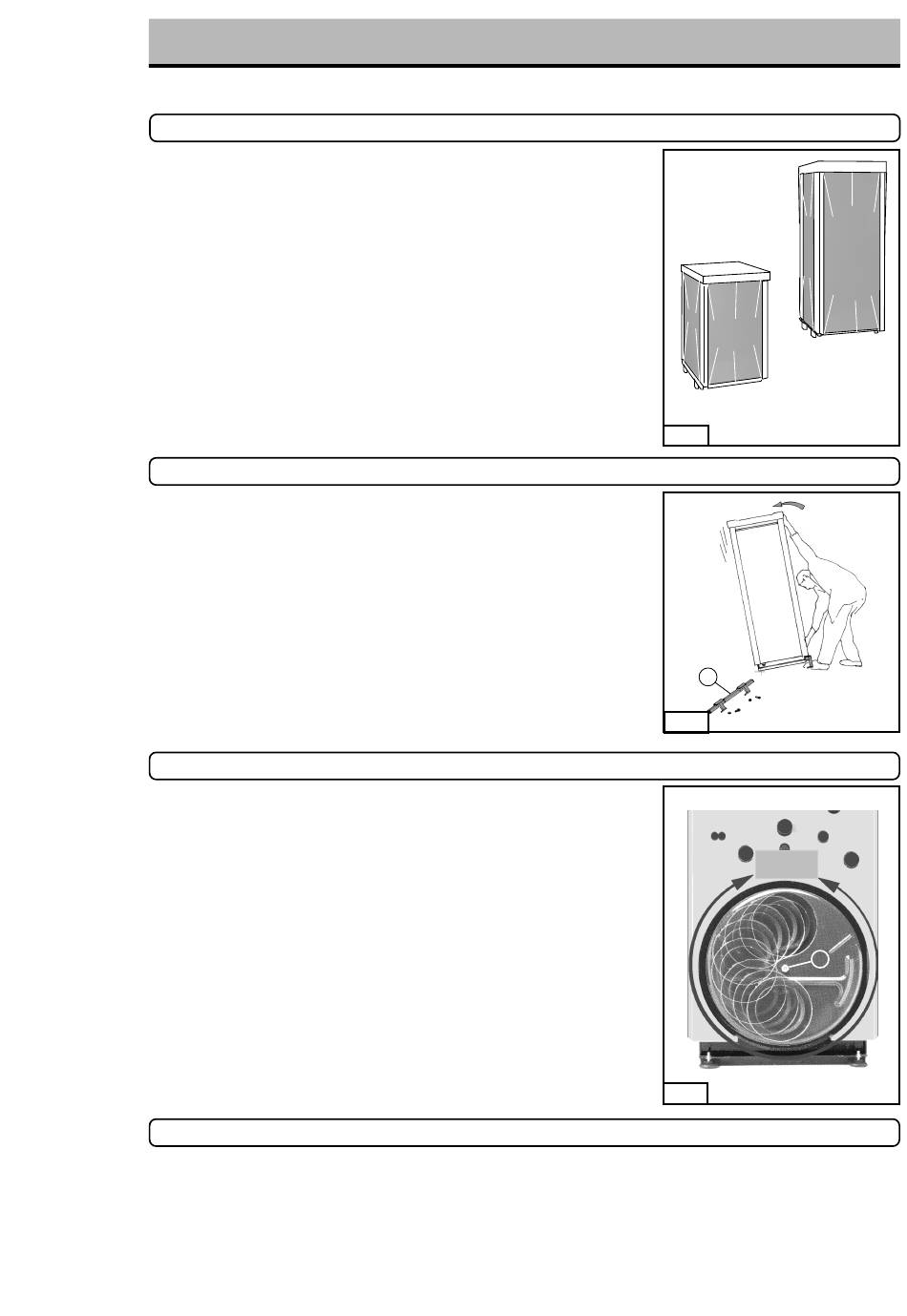

Colisage et mise en place
Colisage
Etat de livraison
Pour le transport et la manutention, la chaudière est fixée sur une palette métallique démon-
table et emballée sous film plastique thermorétractable.
La chaudière ne doit pas être couchée sur ses faces avant ou latérales.
Les chaudières Optitherm Unités Thermiques 5.25 / 6.25 / 6.35 - BF/BFR et CF/CFR
sont montées, câblées et réglées en usine et livrées en un seul colis comprenant :
- Brûleur fioul (F 4.4 ou F 4.6) avec isolation phonique et flexibles de raccordement.
- Tableau de commande et de contrôle.
- Vase d'expansion type 10
- Circulateur 1
er
circuit (avec vanne d'intervention)
- Ballon superposé 100 ou 150 litres et priorité E.C.S. (modèle BF et BFR)
- Régulation automatique (modèle BFR et CFR).
Pour les modèles équipés de la régulation RTE 2, le colis contenant la sonde extérieure se
trouve dans le tableau électrique.
Nota : le kit de remplissage chaudière se trouve près du circulateur à l'avant de la
chaudière.
Mise en place
Démontage de la palette de manutention
- Découper le pourtour du film plastique à la base de la chaudière
- Retirer les deux traverses, avant et arrière
- Retirer les deux écrous de fixation de la demi-palette gauche à l'aide d'une clé de 13
- Incliner légèrement la chaudière vers la droite pour dégager la demi-palette gauche
(1 fig. 2).
- Laisser reposer la chaudière.
- Répéter l'opération pour le côté opposé en inclinant légèrement la chaudière vers la
gauche.
- Placer la chaudière à l'endroit prévu.
Le film plastique thermorétractable protège la chaudière pendant les phases de raccorde-
ments des fumées, hydrauliques et fioul. Cette protection sera retirée entièrement lors du
raccordement électrique.
Raccordement au conduit de fumées
Les chaudières Optitherm Unités Thermiques sont équipées d'une buse de fumée ( f 125 ou
150 mm.) démontable, offrant la possibilité d'une rotation libre sur 360 degrés. Pour cela il
suffit de :
- désserrer légèrement l'écrou central (1 fig. 3)
- appliquer un mouvement de rotation sur la buse de fumée pour obtenir la position souhaitée
- resserrer l'écrou central (1 fig. 3).
NB : Compte-tenu des hautes performances des chaudières Optitherm, il peut s'avé-
rer parfois nécessaire de tuber le conduit de fumées avec au minimum un diamètre
supérieur.
Quelques extraits du Règlement Sanitaire Départemental
- Les appareils de chauffage, de production d'eau chaude ou de cuisine individuels, ainsi que leurs tuyaux de raccordement au
conduit de cheminée doivent être, à l'initiative des utilisateurs, vérifiés, nettoyés et réglés au moins une fois par an et plus souvent
si nécessaire en fonction des conditions et de la durée d'utilisation.
- Le local doit être muni d'une amenée d'air neuf d'une section libre non condamnable d'au moins 50 cm
basse, et d'une évacuation d'air vicié d'une section libre non condamnable d'au moins 100 cm
chant directement à l'extérieur.
- Si un dispositif mécanique d'évacuation de l'air existe dans le local, la dépression créée ne doit pas entrainer d'inversion de
tirage des conduits de fumée.
modèles
BF/BFR
modèles
CF/CFR
fig. 1
1
fig. 2
360°
1
fig. 3
2
débouchant en partie
2
placée en partie haute et débou-
3
