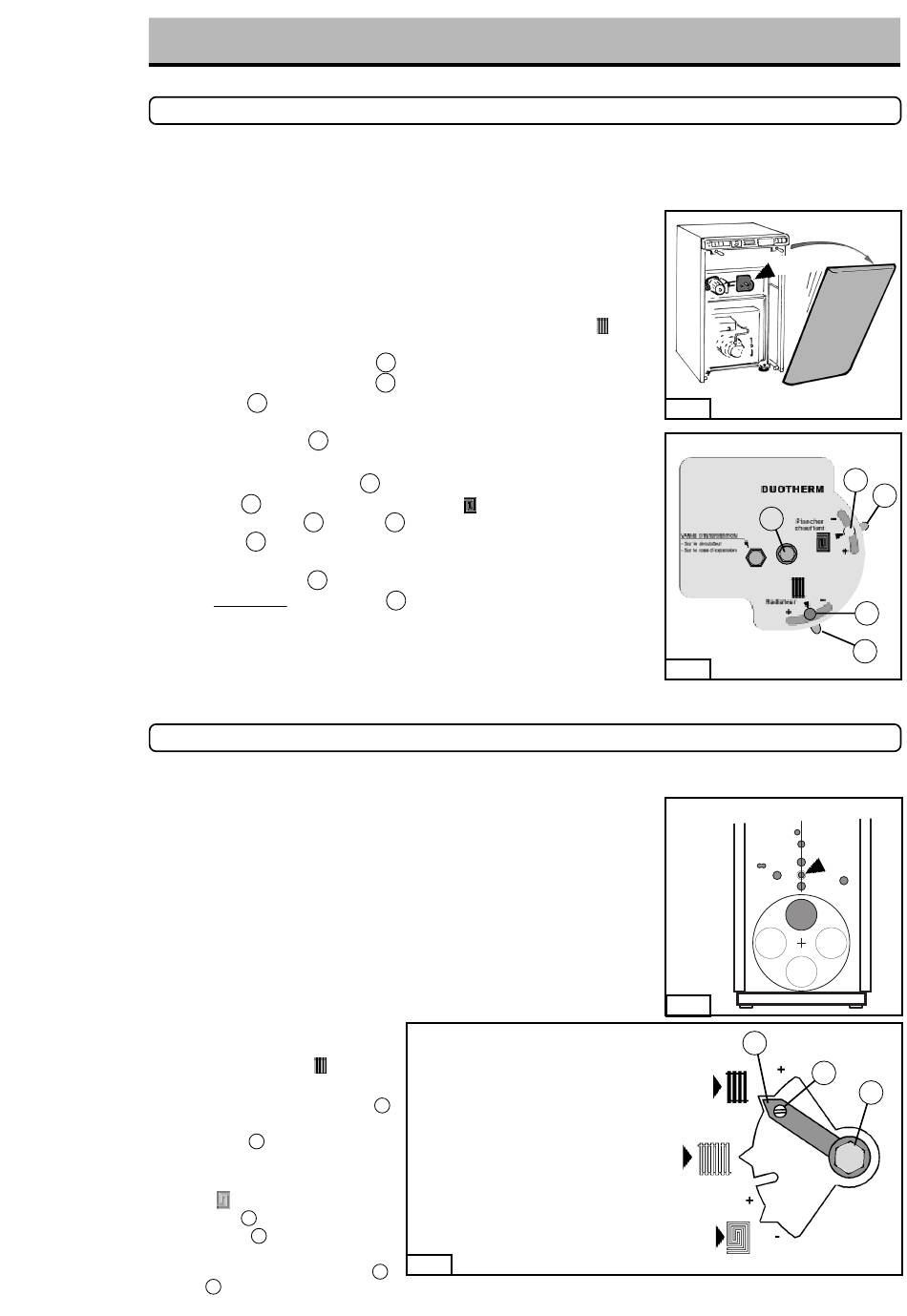

Raccordements hydrauliques
Duotherm System sur circuit n° 1
Duotherm System sur circuit n° 1
En fonction du type d'installation de l'habitation, il est nécessaire, à la mise en service de la chaudière, de positionner la commande de
Duotherm du circuit n°1.
Nota : Si la chaudière est équipée d'une régulation RTE 2, il est également nécessaire de régler la pente de la régulation, voir les indications
en page 9.
Situation de la commande et réglage du Duotherm
Pour accéder à la commande du Duotherm sur circuit n°1, il est nécessaire de déclipser la
façade chaudière dans sa partie supérieure et la retirer en la soulevant (fig. 6).
La commande du Duotherm se situe à la droite du circulateur sur les modèles « B » comme
sur les modèles « C » (A fig. 6).
A la livraison la commande de Duotherm se trouve placée en position Radiateur (
Pour modifier cette position il faut (fig.7) :
- Débloquer légèrement le presse étoupe
- Débloquer légèrement le bouton moleté
- Déplacer l'index
à droite ou à gauche ( - ou +) pour faire varier la température en
C
fonction des besoins pour un circuit Radiateur.
- Resserrer le bouton moleté
B
Positionnement plancher chauffant
- Débloquer et retirer le bouton moleté
C
- Amener l'index
sur la position Plancher chauffant (
B
- Replacer le bouton moleté
C
- Déplacer l'index
vers le haut ou vers le bas ( - ou +) pour faire varier la température en
fonction des besoins pour un circuit Plancher chauffant.
B
- Resserrer le bouton moleté
- Resserrer modérément le presse étoupe
Sélecteur hydraulique sur circuit n° 2
Sélecteur hydraulique sur circuit n° 2
En fonction du type d'installation de l'habitation, il est nécessaire, à la mise en service de la chaudière, de positionner le sélecteur hydrau-
lique du circuit de chauffage n°2.
Situation du sélecteur hydraulique
Le sélecteur hydraulique du circuit n° 2 se situe sur la façade arrière de la chaudière entre
les raccordements aller et retour du circuit n°2 sur les modèles « B » comme sur les
modèles « C » (A fig. 8).
Positionnement du sélecteur hydraulique
A la livraison le Sélecteur hydraulique se trouve
placé en position Radiateur (
Pour modifier cette position il faut (fig.9) :
- Débloquer légèrement le presse étoupe
l'aide d'une clé de 13
- Déplacer l'index
face au repère souhaité
C
d'après les indications ci-contre (fig. 9).
Pour passer dans la zone de réglage Plancher
chauffant, ( )il faut (fig. 9) :
- Dévisser la vis
B
- Déplacer l'index
dans la zone Plancher
C
chauffant face au repère souhaité
- Bloquer modérément le presse-étoupe
B
et la vis
.
A
à l'aide d'une clé de 13
B
.
B
)
C
sur l'index
A
.
).
Si les radiateurs sont normalement dimensionnés
A
à
Si les radiateurs sont surdimensionnés
fig. 9
A
).
fig. 6
fig. 7
Optitherm CF/CFR et B/F BFR
fig. 8
Radiateur
Radiateur chaleur douce
Plancher chauffant
Plancher chauffant
7
A
Optitherm CF/CFR et BF/BFR
B
C
A
B
C
A
C
B
A
