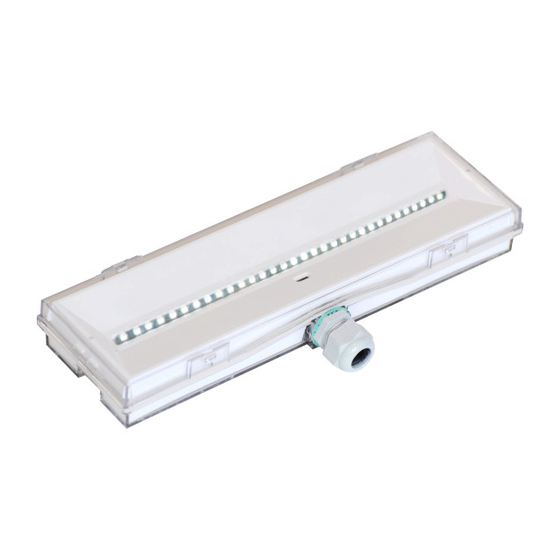

Cooper PLANÈTE 220/400 Série Notice D'emploi Et D'entretien

Série PLANÈTE 220/400 (LUM22129 - LUM22131 - LUM22134 - LUM22135)
1 SCHÉMA de BRANCHEMENT
Option Télécommande
230V - 50Hz
2a FIXATION ET RACCORDEMENT PLANETE 400
2b FIXATION ET RACCORDEMENT PLANETE 400 ES
COOPER SECURITE SAS
Parc européen d'entreprises II
Rue Beethoven - BP 10184 63204 RIOM Cedex
Assistance technique téléphonique
0825 826 212 N° indigo 0,15 € / min
NOTICE D'EMPLOI ET D'ENTRETIEN
Luminaires pour Sources Centralisées (L.S.C.)
Le fac similé des licences NF sont disponibles sur le site www.cooperfrance.com
départs
+
Entrée
-
télécommande
Alim.
Source centrale
3
1
2
1
2
3
1
Luminaires
d'Ambiance
(Anti-panique)
Luminaires
d'évacuation
Remarque : Branchement en alternance
Deux luminaires consécutifs doivent être alimentés par
deux circuits distincts afin d'assurer un maintien suffisant de
l'éclairement en cas de défaillance de l'un des deux circuits
(Règlement de Sécurité).
La température d'utilisation et de stockage doit être comprise
entre 5°C et 40°C.
Note : Le câblage doit être réalisé en fil rigide 1,5 mm² ou 2,5 mm².
- Retirer l'ensemble diffuseur réflecteur en faisant levier sur les
encoches 1 à l'aide d'un tournevis.
- Défoncer la ou les arrivées de câble 2 souhaitées, à l'aide d'un
tournevis, puis installer le ou les passe-fils.
- Fixer le fond de l'appareil (vis Ø 5 mm) en utilisant les trous
existants 3 ou la matrice en nid d'abeilles.
- Câbler l'appareil en respectant les indications gravées sur le fond.
- Coder le luminaire si nécessaire 4 (Planète 220/400 CG-S) et
vérifier qu'il soit bien en position OL.
4
- Embrocher l'ensemble diffuseur réflecteur sur le socle.
Note : Le câblage doit être réalisé en fil rigide 1,5 ou 2,5 mm².
- Déclipser l'ensemble diffuseur réflecteur en faisant levier sur les
encoches 1 à l'aide d'un tournevis.
3
- Défoncer l'arrivée de câble 2 souhaitée, à l'aide d'un tournevis,
puis installer le presse-étoupe.
- Vérifier la présence des rondelles "fibre" 3 et fixer le fond (vis
diam. 5 mm non livrées).
4
- Câbler l'appareil en respectant les indications gravées sur le fond.
- Coder le luminaire si nécessaire 4 (Planète 220/400 CG-S) et
vérifier qu'il soit bien en position OL.
- Embrocher l'ensemble diffuseur réflecteur sur le fond.
Ta=25°C
(Température ambiante)
Adresses de 01 à 20
Adresses de 01 à 20
En raison de l'évolution des normes et du matériel, toutes
les caractéristiques et présentations figurant sur cette notice
sont données à titre indicatif, elles ne constituent pas un
engagement de notre part, et nous nous réservons le droit
d'effectuer, sans préavis, toute modification ou amélioration.
ZNO2028900-C
AEAS
