Cooper STD 1000 E Notice D'emploi Et D'entretien

6 GARANTIE
CONDITIONS GÉNÉRALES DE GARANTIE :
COOPER SÉCURITÉ SAS garantit le bon fonctionnement des blocs pendant une durée de 2 ans aux conditions générales
ci-dessous (la date de fabrication faisant foi):
• Garantie totale pièces et main d'oeuvre, à l'exception des LAMPES et FUSIBLES
• Tout bloc défectueux sera retourné franco de port à COOPER SÉCURITÉ SAS - Parc Européen d'Entreprises II, rue
Beethoven, 63200 RIOM.
Les blocs remplacés ou réparés au titre de la garantie seront réexpédiés franco de port.
LA GARANTIE EST NULLE :
• en cas de transformation, modification ou réparation en dehors des ateliers COOPER SÉCURITÉ SAS ;
• si le non fonctionnement est dû à une mauvaise utilisation ou à un mauvais branchement.
7 SCHÉMAS D'ENCOMBREMENT
560
680
ZNO2010200 I
110
185
2 TROUS Ø 6
NOTICE D'EMPLOI ET D'ENTRETIEN
Blocs Autonomes d'Éclairage de Sécurité (B.A.E.S)

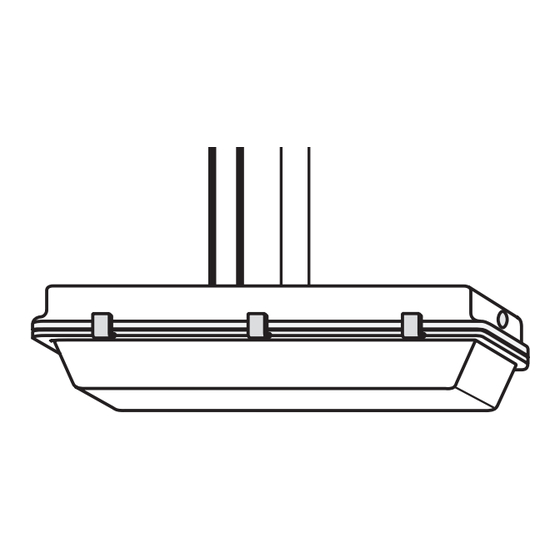

Blocs Grande Puissance STD 1000 E - STD 1000 EP
1 SCHEMA de BRANCHEMENT
230 V / 50-60 Hz
230 V / 50-60 Hz
+
+
Télécommande
Télécommande
–
–
Section des câbles :
- Secteur 1,5 mm 2
- Télécommande 1,5 mm 2
(série EX ou TL)
(série EX ou TL)
2 FIXATION ET RACCORDEMENT
Vis de fixation TCB Ø 5 mm maxi
Rondelles fibres
livrées avec
l'appareil
Entraxe de fixation 560 mm
1°) Dégrafer le capot.
2°) Retirer le tube.
3°) Dévisser les 2 vis repérées A, soulever le réflecteur, puis débrocher le domino afin de pouvoir enlever entièrement
le réflecteur.
4°) Pour obtenir l'étanchéité prévue, positionner les deux rondelles fibres (scotchées sur le fond de l'appareil) dans les
logement prévus dans le fond de l'appareil, puis fixer le fond à l'aide de 2 vis TCB Ø 5.
COOPER SECURITE SAS
Parc européen d'entreprises II
Rue Beethoven - BP 10184 63204 RIOM Cedex
Assistance technique téléphonique
0825 826 212 N° indigo 0,15 € / min
Placer
une résistance
de 2,2 kΩ - 1/4 W
en bout de ligne
Vis de fixation TCB Ø 5 mm maxi
(non fournies)
(non fournies)
Entraxe de fixation 560 mm
En raison de l'évolution des normes et du matériel, toutes
les caractéristiques et présentations figurant sur cette notice
sont données à titre indicatif, elles ne constituent pas un
engagement de notre part, et nous nous réservons le droit
d'effectuer, sans préavis, toute modification ou amélioration.
ZNO2010200 I
ta = 25 °C
