Câble de sonde :
2
- SI-Z 2 x 0,75 mm
- brins fins selon VDE 0295
- isolation en silicone sans halogène et résistant aux
hautes températures (+ 180 °C)
Tube flexible :
- matériau : Acier inoxydable 1.4571
(similaire à AISI 316 Ti)
- diamètre : DN16 / DN20
- pression admissible max. : 16 bars
Bagues d'étanchéité :
- plage de température : de - 200 °C à + 200 °C, jusqu'à
+ 400 °C sur une courte période
- résistant au glycol
Le tube solaire flexible est conçu pour fonctionner à des
températures allant de - 40 °C à + 150 °C. Le tube solaire
flexible peut également supporter, sur une brève pério-
de, des températures allant jusqu'à 175 °C ; cette tempé-
rature durcit le matériau d'isolation dans la zone centra-
le, ce qui, si le tube a été correctement posé, n'a aucune
influence négative sur l'isolation.
2.2
Utilisation conforme de l'appareil
Le tube solaire flexible Vaillant 2 en 1 a été fabriqué selon
les techniques et les règles de sécurité en vigueur. Une
utilisation incorrecte ou non conforme à l'usage peut
néanmoins constituer une source de danger pour la vie
et la santé de l'utilisateur ou une source de dommages
sur le tube flexible solaire et autres biens matériels.
Le tube flexible solaire 2 en 1 sert à raccorder des cap-
teurs solaires à une station solaire. La température du
fluide caloporteur et la pression du circuit solaire ne doi-
vent pas se trouver en dehors des plages indiquées à la
section 2.1. Toute autre utilisation est considérée comme
non conforme. Le fabricant ou le fournisseur ne peut en
aucun cas être tenu pour responsable de dommages en
résultant. C'est l'utilisateur qui en assume l'entière res-
ponsabilité.
Le respect de la notice de montage fait également partie
de l'utilisation conforme de l'appareil.
Attention !
Toute utilisation abusive est interdite.
Notice de montage tube flexible solaire 2 en 1
2.3
Colisage
6

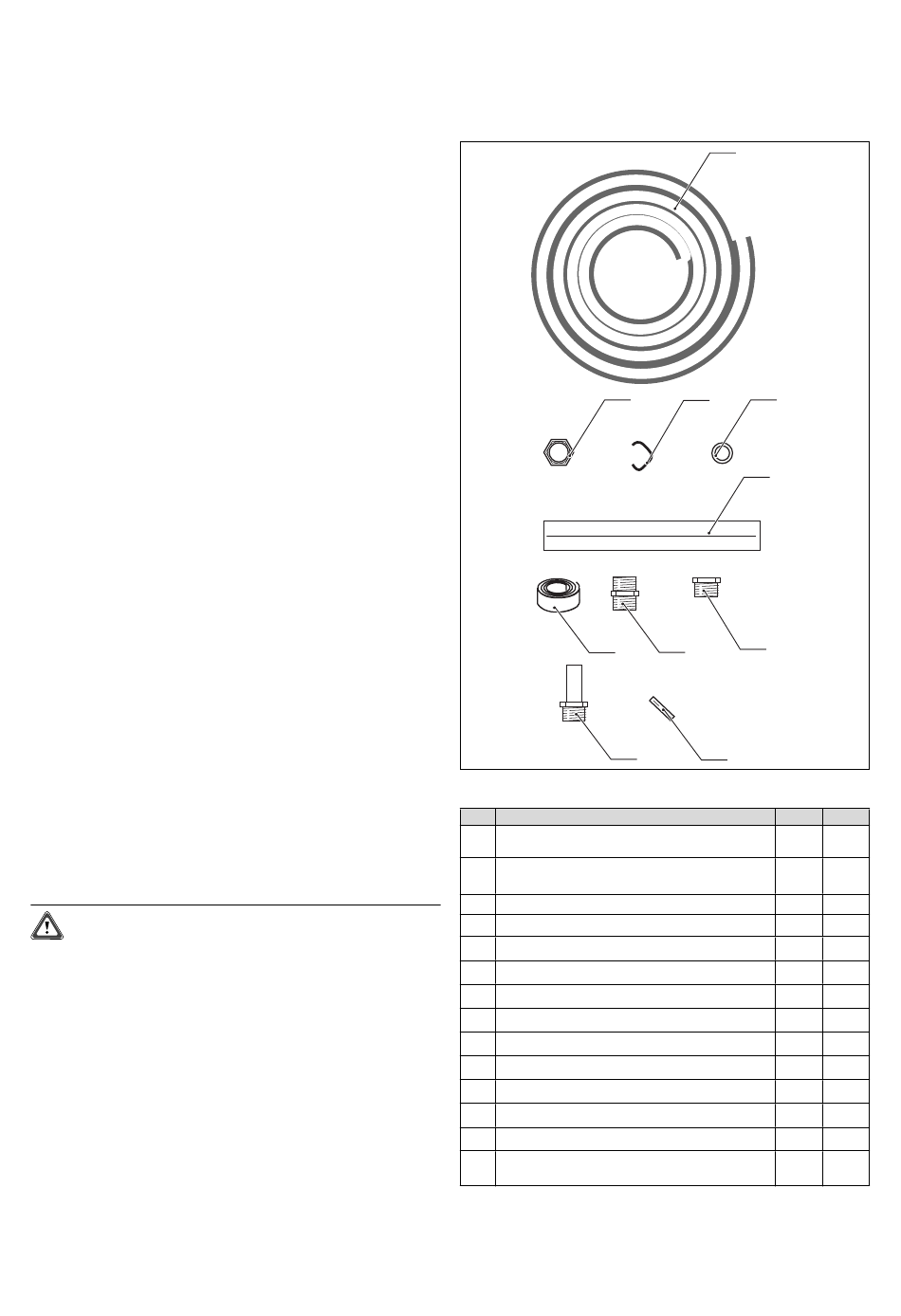

Fig. 2.2 Colisage tube solaire flexible
Pos. Désignation
Tube flexible solaire DN16 avec câble de
1
sonde (15 m)
Tube flexible solaire DN20 avec câble de
1
sonde (15 m)
2
Ecrous-raccords 3/4 "
2
Ecrous-raccords 1 "
3
Crochets de maintien
4
Bagues d'étanchéité 3/4 "
4
Bagues d'étanchéité 1 "
5
Flexible isolant (0,5 m)
6
Ruban isolant (1 m)
7
Mamelon double 3/4 "
7
Mamelon double 1 "
8
Collerette réductrice DN20
9
Raccords G 3/4 " x 18 a
Connecteur de câble avec gaine thermoré-
10
tractable
Tab. 2.1 Colisage tube solaire flexible DN16, n° réf. 302 416 et
tube flexible solaire DN20, n° réf. 302 417
Description 2
1
2
3
4
5
8
7
9
10
DN16
1
8
10
10
1
1
4
2
2
DN20
1
8
10
4
10
1
1
4
2
2
2
3
