12/28
Bosch Rexroth AG
Description du produit
4.3

Vue d'ensemble des composants

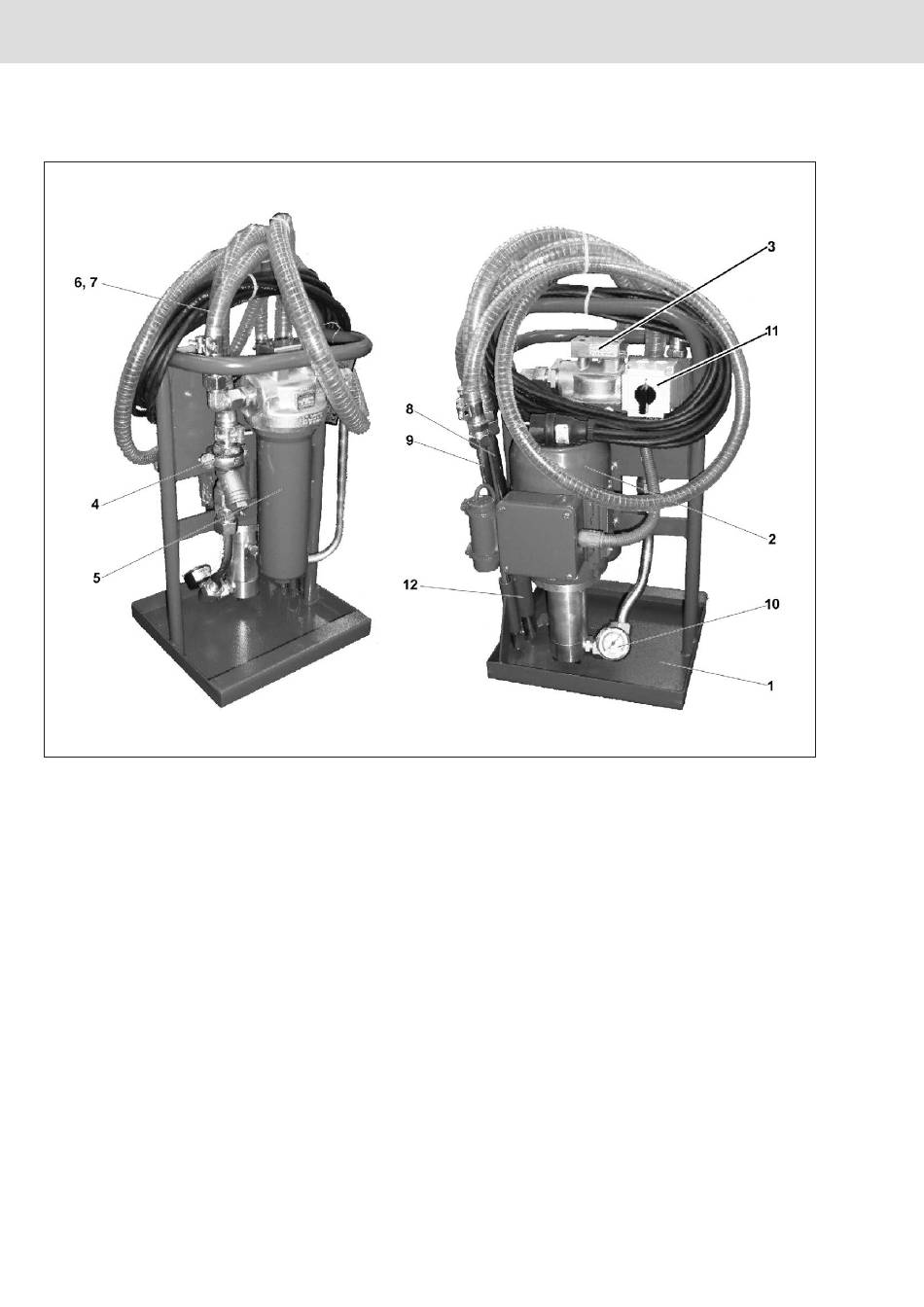

Fig. 1: Vue d'ensemble de l'appareil 10 NFF2
1 Structure porteuse
2 Pompe de filtration
3 Indicateur de maintenance optique
4 Filtre de protection de la pompe
5 Filtre principal
6 Tuyau de pression
7 Flexible d'aspiration
8 Conduite de pression
9 Tuyau d'aspiration
10 Jauge à vide
11 Interrupteur marche-arrêt
12 Tube de réception pour la lance
10 NFF2 | RF 51432-B/03.10
