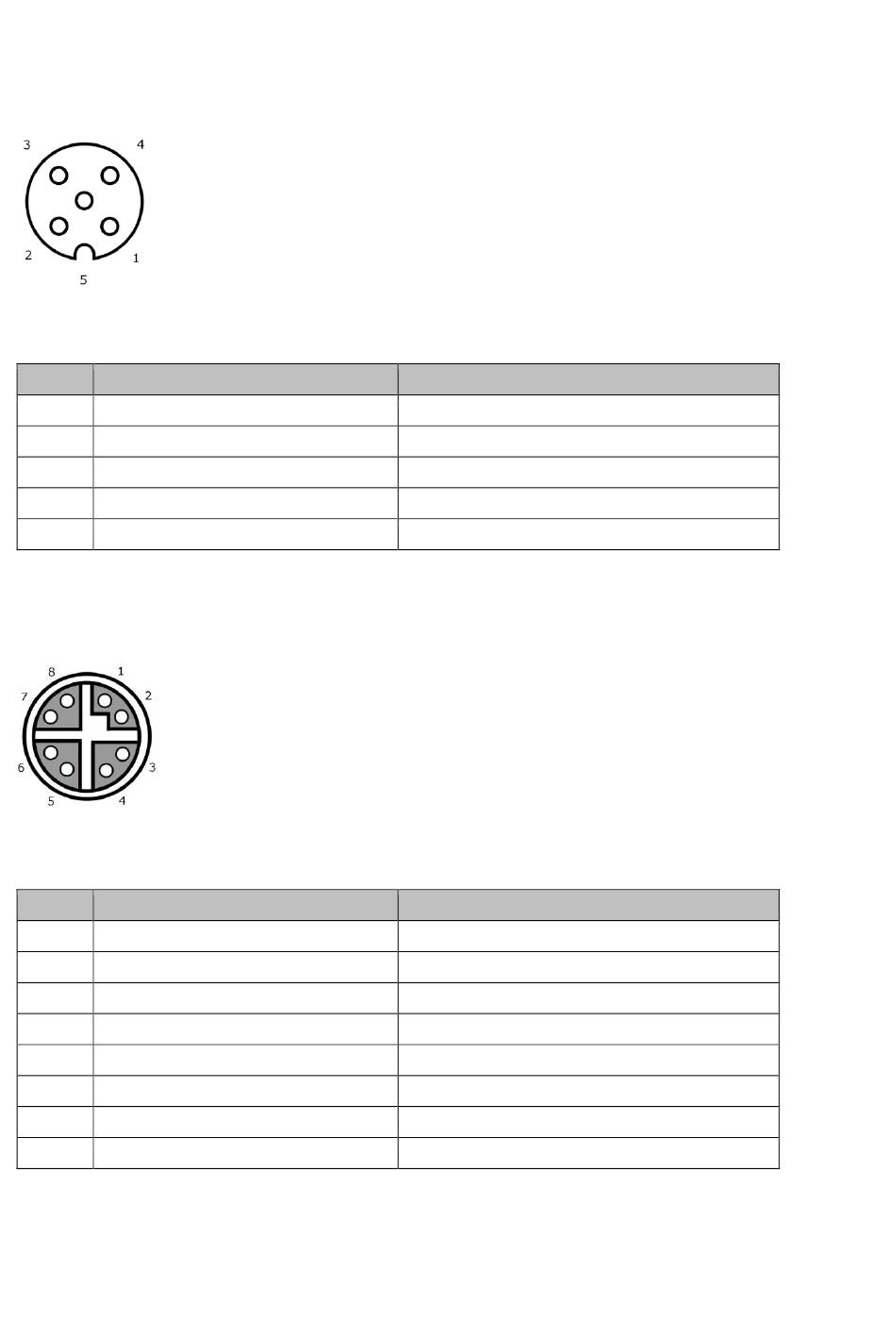

Connecteurs 3 et 4
Broche Signal
1
V+
2
D-
3
D+
4
GND
5
GND
Connecteur Eth
Broche Signal
1
TR0+
2
TR0-
3
TR1+
4
TR1-
5
TR3+
6
TR3-
7
TR2+
8
TR2-
Type de connecteur
Prise M12, 5 broches, codage A
Fonction
USB 2.0
Utilisation
Clé USB, adaptateur Wi-Fi W10
Commentaire
Tension d'alimentation
Données -
Données +
Terre
Terre
Type de connecteur
Prise M12, 8 broches, codage X
Fonction
Ethernet
Utilisation
LAN
Commentaire
