Connecteurs et prises du coffret modem Macintosh

Avant de raccorder votre modem, identifiez l'emplacement des prises et
des connecteurs (cf. figure 4).
FACE ARRIERE KORTEX IAM V90
ON
JACK FEMELLE
Figure 4 : Connecteurs et prises du coffret modem pour Macintosh
♦

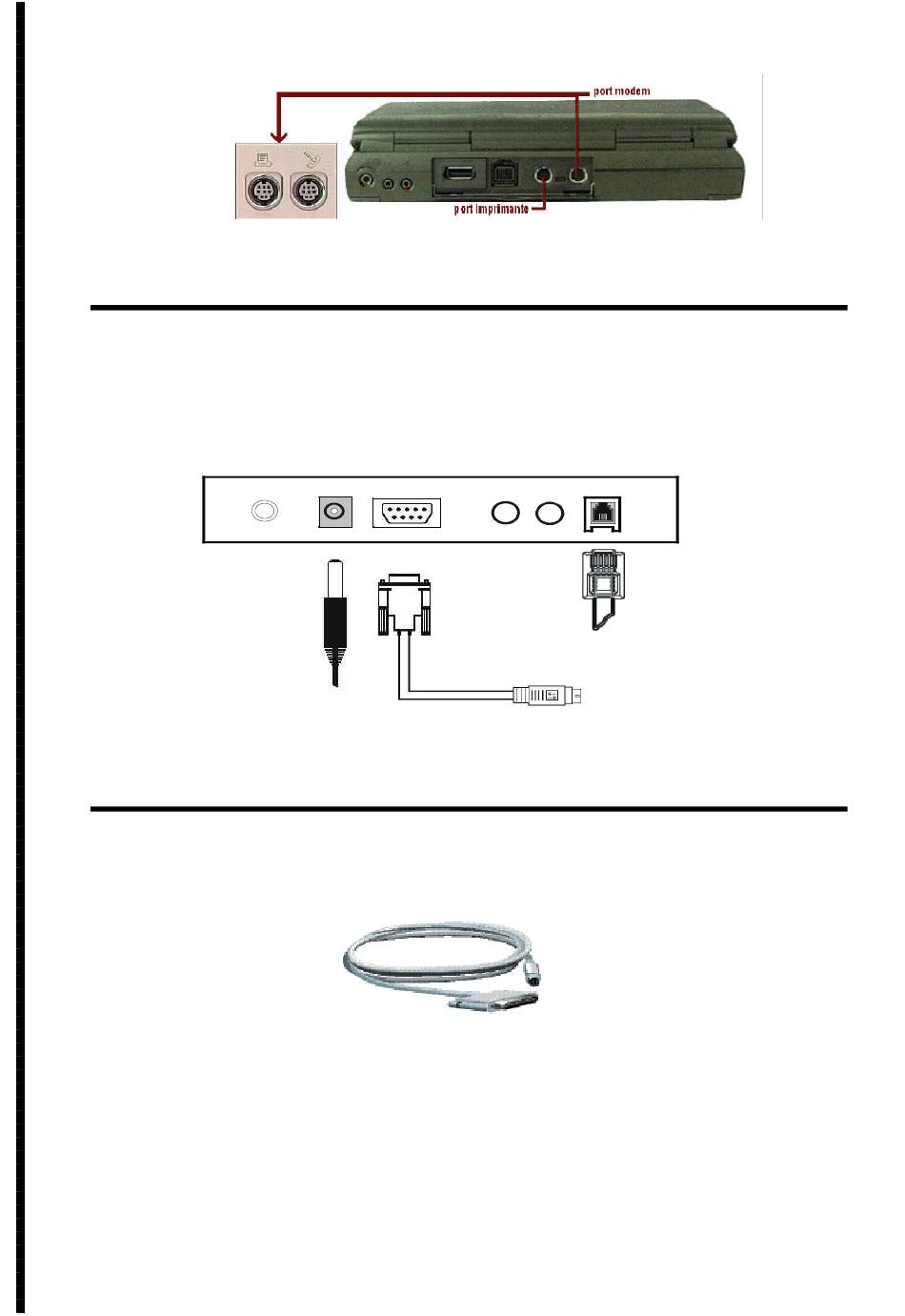

Connectez le câble série fourni à la prise femelle (SERIAL PORT) de
votre coffret en vérifiant qu'il est correctement enfoncé.
♦
Connectez l'autre extrémité mâle 8 broches de ce câble au port modem
de votre Macintosh
Figure 2
AC IN SERIAL PORT
Câble DB9/Mini Din 8

Raccordement au port modem du Macintosh

Figure 5 : Câble série DB 9 mâle - Mini din 8 mâle
® (indiqué par un téléphone, prise femelle).
SPK
MIC LINE/PHONE
17
Rj11 MALE
®
®
®
