GUIDE D'INSTALLATION - PERAX P400XI

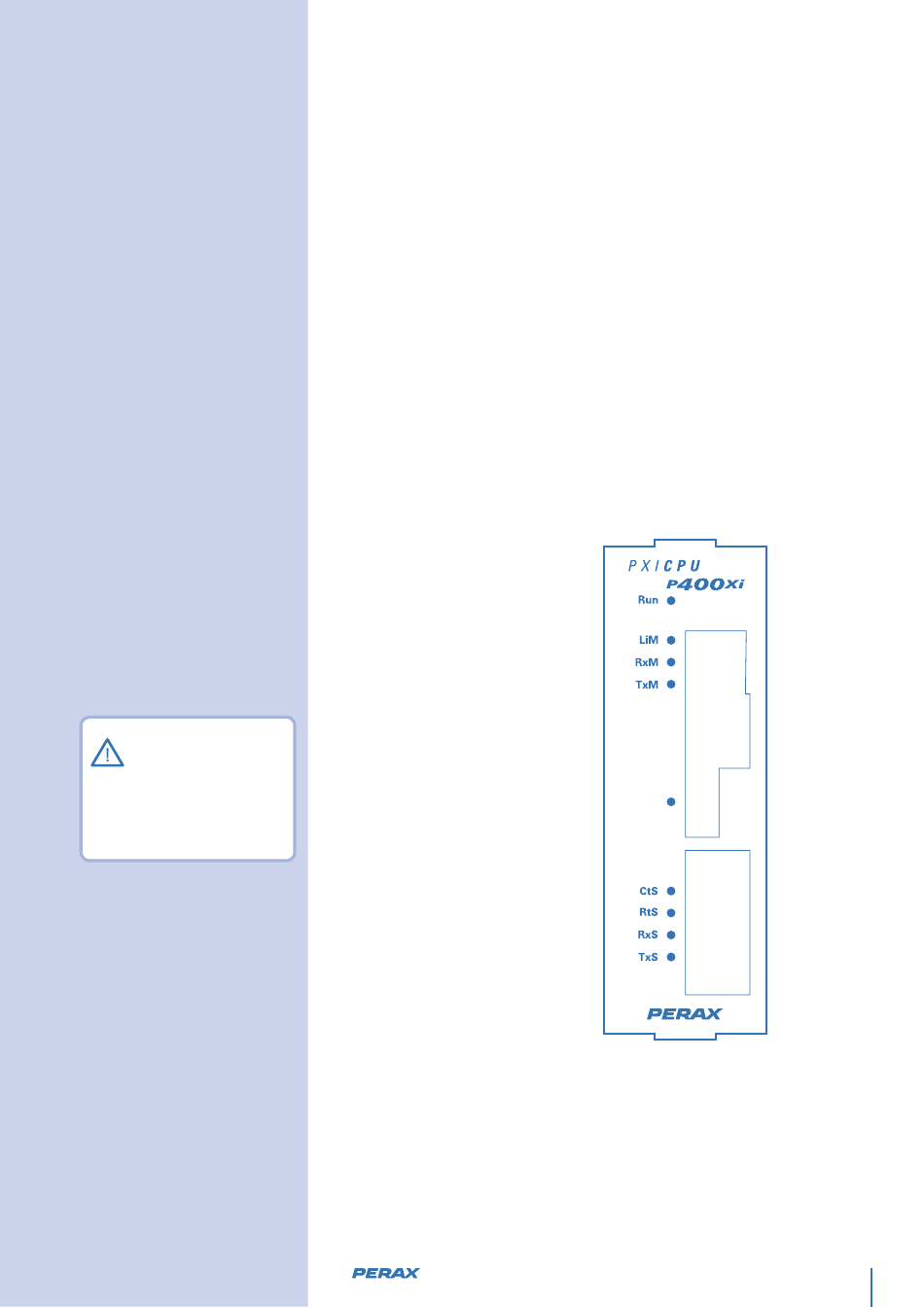

MODULE UNITÉ
CENTRALE PXICPU
Le module PXICPU se compose de trois parties :
- la carte de communication PXIETHUSB
- la carte unité centrale SOMTX25 connectée à la carte PXIETHUSB
- la carte SOCKET MODEM (option) connectée sur la carte PXIETHUSB
L'ensemble est une unité de traitement de données et de communication.
RUN - Etat de marche
LIM - (Ring/Line) Prise en ligne
RXM - Réception communication modem
TXM - Transmission des données
USB - Activité USB
CTS - Prêt à émettre
RTS - Demande à émettre
RXS - Réception données série
TXS - Transmission données série
NOV 2013
RJ11
Réseau
téléphonique
RJ45
Ethernet,
hub, PC
USB A
Clé mémoire,
liaisons séries
SUBD9 mâle
liaison série
RS232/485
