GUIDE D'INSTALLATION - PERAX P400XI

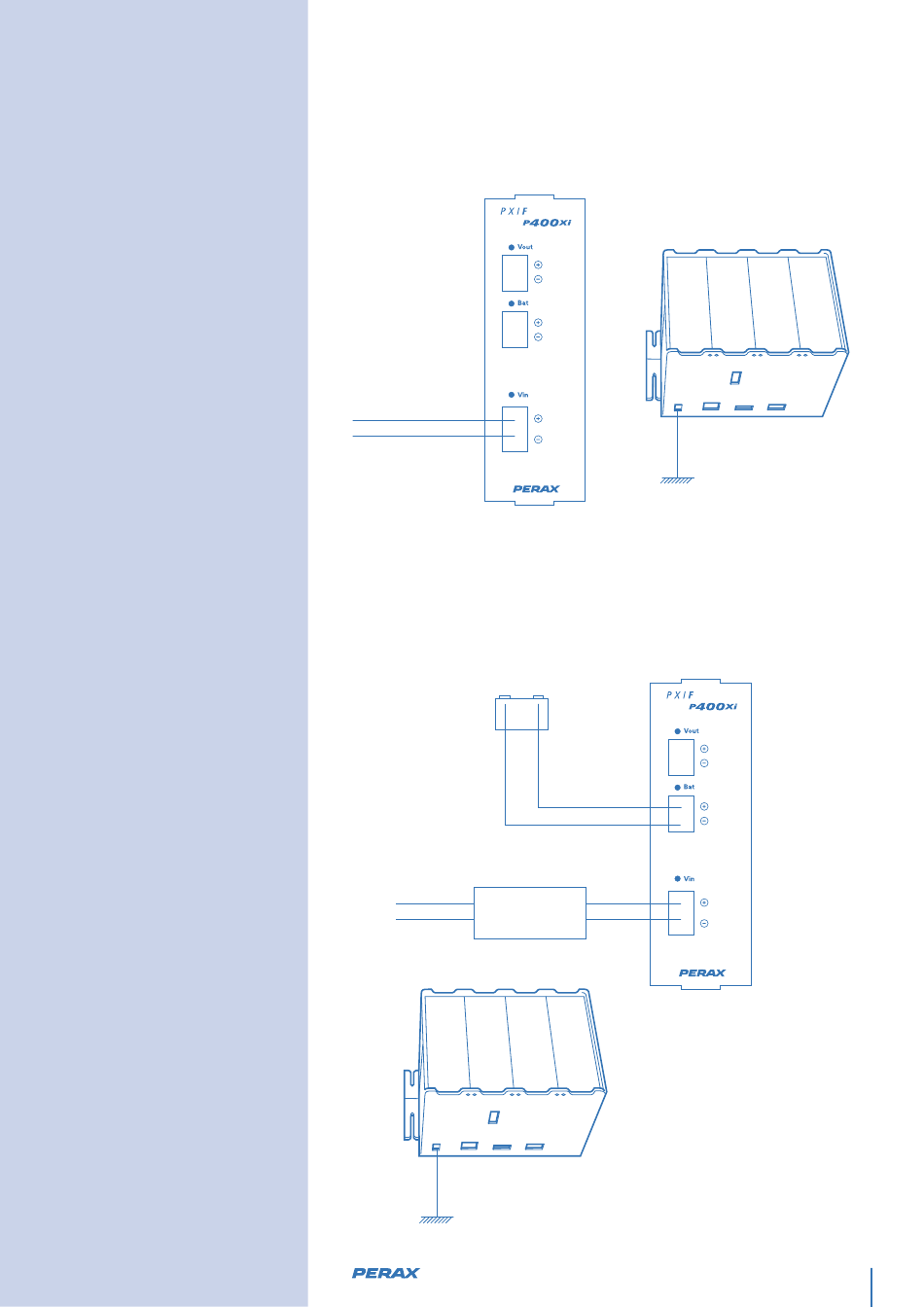

Alimentation 12Vdc (PXIF ou PXI12V)
Lorsque le P400Xi est alimenté en 12Vdc, la fonction de gestion de la batterie
est inactive. Celle-ci doit être réalisée en externe. Le commun des entrées TOR
doit alors être pris directement sur la borne + de VIn
12 Vdc
Alimentation 230Vac
L'alimentation 230V est réalisée par un module externe 230/24V.
Son utilisation est alors identique à celle d'une alimentation directe en 24Vdc.
-
230V
Alimentation
230/24V
T
NOV 2013
T
+
Batterie
B+
B-
