Chapitre 2 : Installation

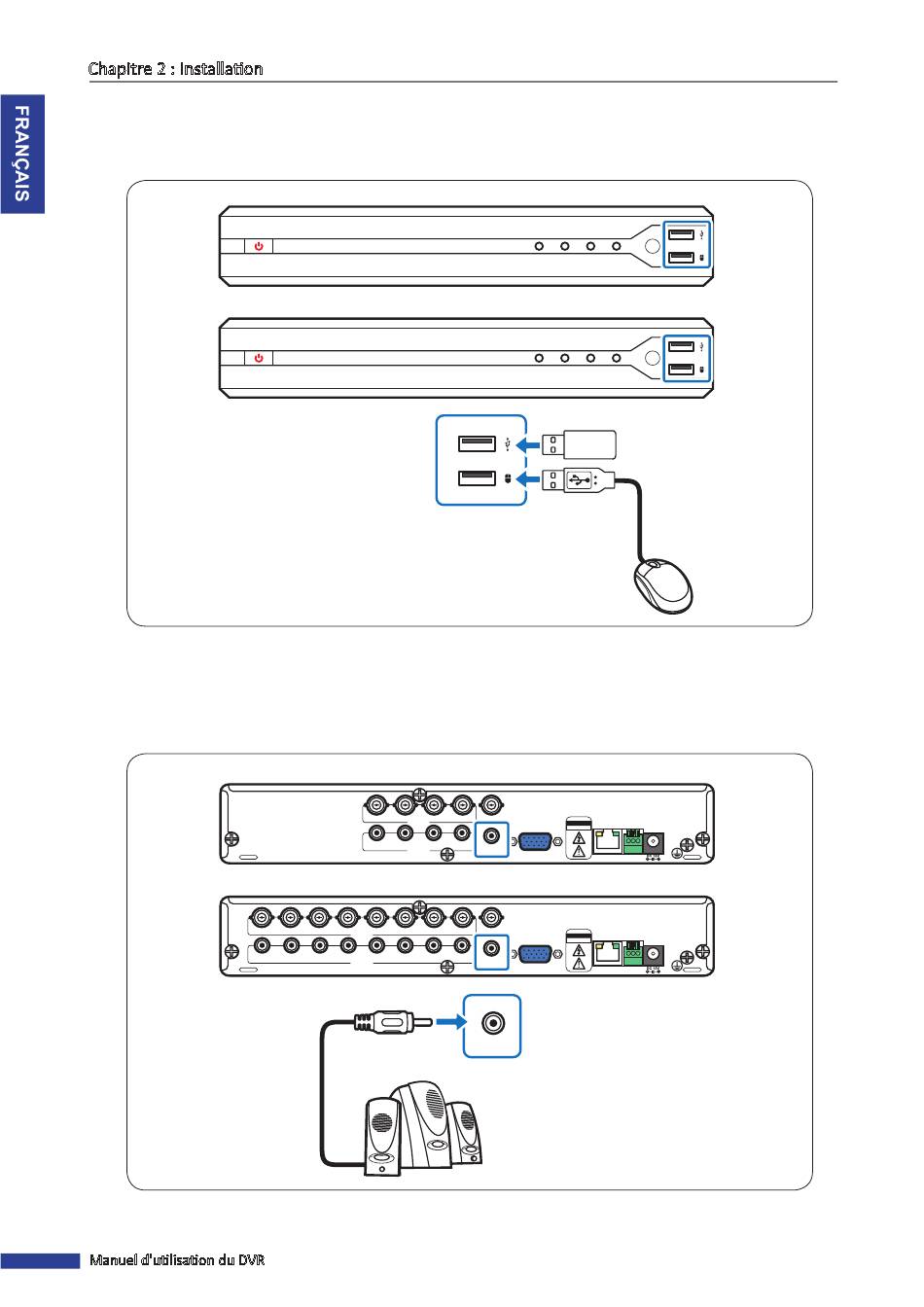

2.10 Raccordement d'autres périphériques
Vous pouvez raccorder au DVR d'autres périphériques tels qu'une souris ou une unité de stockage USB. Raccordez-les
au port USB situé à l'arrière du DVR.
2.11 Raccordement de haut-parleurs
Vous pouvez raccordez des haut-parleurs au DVR via un câble RCA.
Raccordez le haut-parleur à l'aide d'un câble de connexion RCA comme illustré.
Manuel d'utilisation du DVR
18
K
GUARD
SECURITY
4 Channel H.264 Digital Video Recorder
K
GUARD
SECURITY
8 Channel H.264 Digital Video Recorder
CH4 CH3
VIDEO IN VIDEO IN
AIN4 AIN3
AUDIO IN
CH8 CH7 CH6 CH5 CH4 CH3
VIDEO IN VIDEO IN
AIN8 AIN7 AIN6 AIN5 AIN4 AIN3
AUDIO IN
DVR 4 canaux
PWE LINK HDD
DVR 8 canaux
PWE LINK HDD
DVR 4 canaux
CH2 CH1 VIDEO OUT
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
AIN2 AIN1
AUDIO OUT
VGA
NETWORK
DVR 8 canaux
CH2 CH1 VIDEO OUT
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
AIN2 AIN1
AUDIO OUT
VGA
NETWORK
AUDIO OUT
REC
REC
A B G
RS485
A B G
RS485
