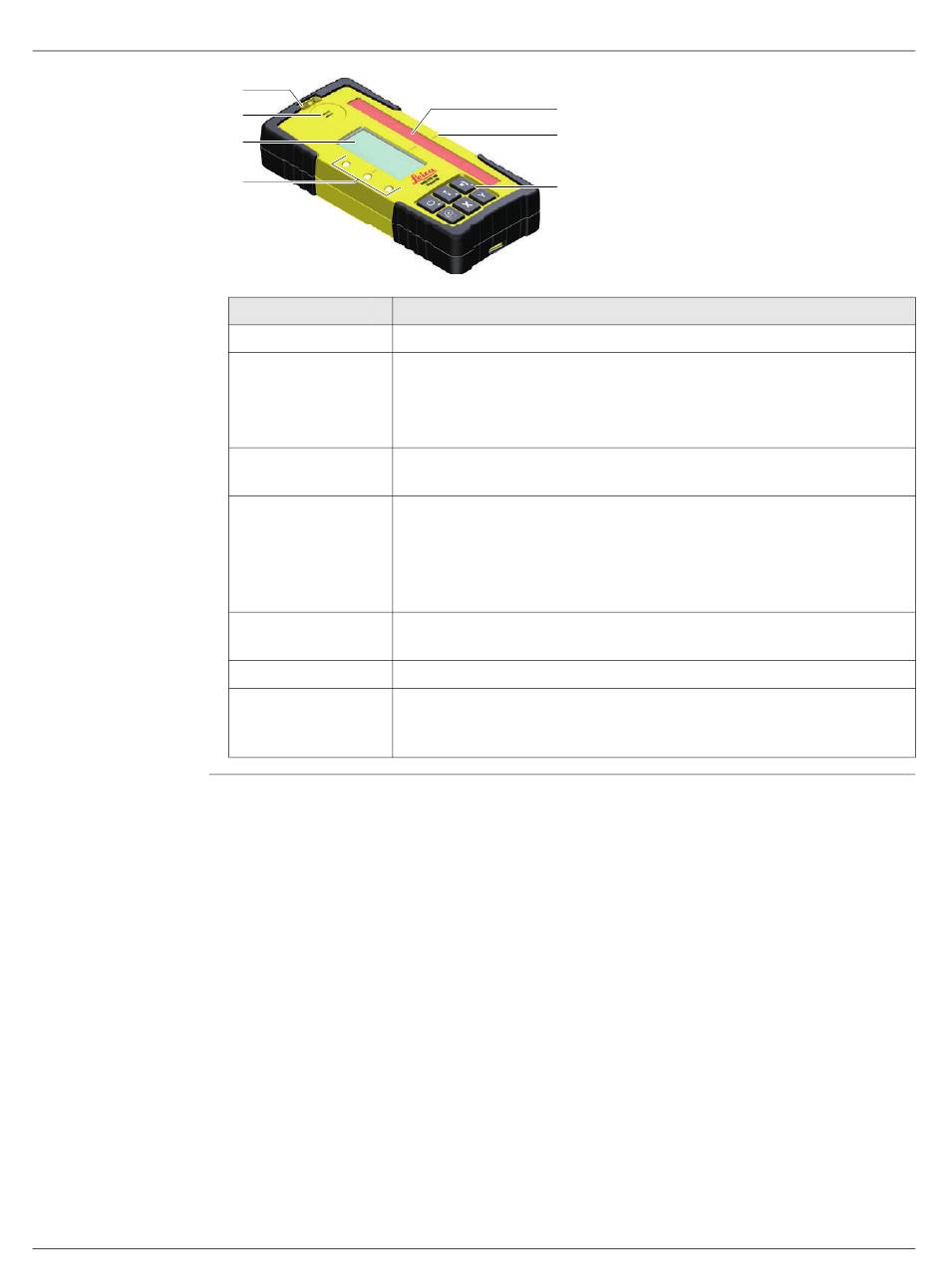

Rod Eye 180, Composants de l'instrument
Composants de l'instrument
a
b
c
d
004968_001
Elément
Description
Nivelle
Aides pour maintenir la canne d'aplomb pendant les lectures.
Haut-parleur
Indique la position du détecteur :
• Trop haut - bips rapides
• A niveau - son continu
• Trop bas - bips lents
Fenêtre LCD
Les flèches LCD avant et arrière indiquent la position du détec-
teur.
LED
Affichent la position relative du faisceau laser. Indication 5
canaux :
• Trop haut - rouge
• A niveau - vert
• Trop bas - bleu
Fenêtre de
Détecte le faisceau laser. Les fenêtres de détection doivent être
détection laser
tournées vers le laser.
A niveau
Affiche la position "à niveau" du faisceau laser.
Clavier
Fonctions alimentation, précision, volume et acquisition. Se
reporter au paragraphe "Description des boutons" pour de plus
amples informations.
e
f
g
a) Nivelle
b) Haut-parleur
c) Fenêtre LCD
d) LED
e) Fenêtre de
détection laser
f) A niveau
g) Clavier
