Gestion des ouvrants
Mécanisme de commande moteur volet roulant universel AC 230 V ~
Branchement du câble de capteur sur la garniture
Il est uniquement possible de raccorder le capteur solaire à la garniture si une douille appro-
priée est disponible. Ce n'est pas le cas de toutes les garnitures avec évaluation du capteur.
o
Insérer la fiche (17) dans la douille du mécanisme (16) (figure 9).
5 Annexes
5.1 Caractéristiques techniques
Tension nominale
Fréquence réseau
Température ambiante
Type de contact
Longueur du câble de capteur
Raccord
Moteurs
Indications selon la norme EN 60730-1
Mode d'action
Degré d'encrassement
Tension de choc mesurée
Valeur limite TBTS
5.2 Garantie
Nous nous réservons toute modification formelle sur le produit dans la mesure où elle contribue
au progrès technique.
Nous accordons les garanties prévues par la loi.
Veuillez renvoyer l'appareillage accompagné d'une description du dysfonctionnement à notre
service après-vente central.
32516623
J:0082516623

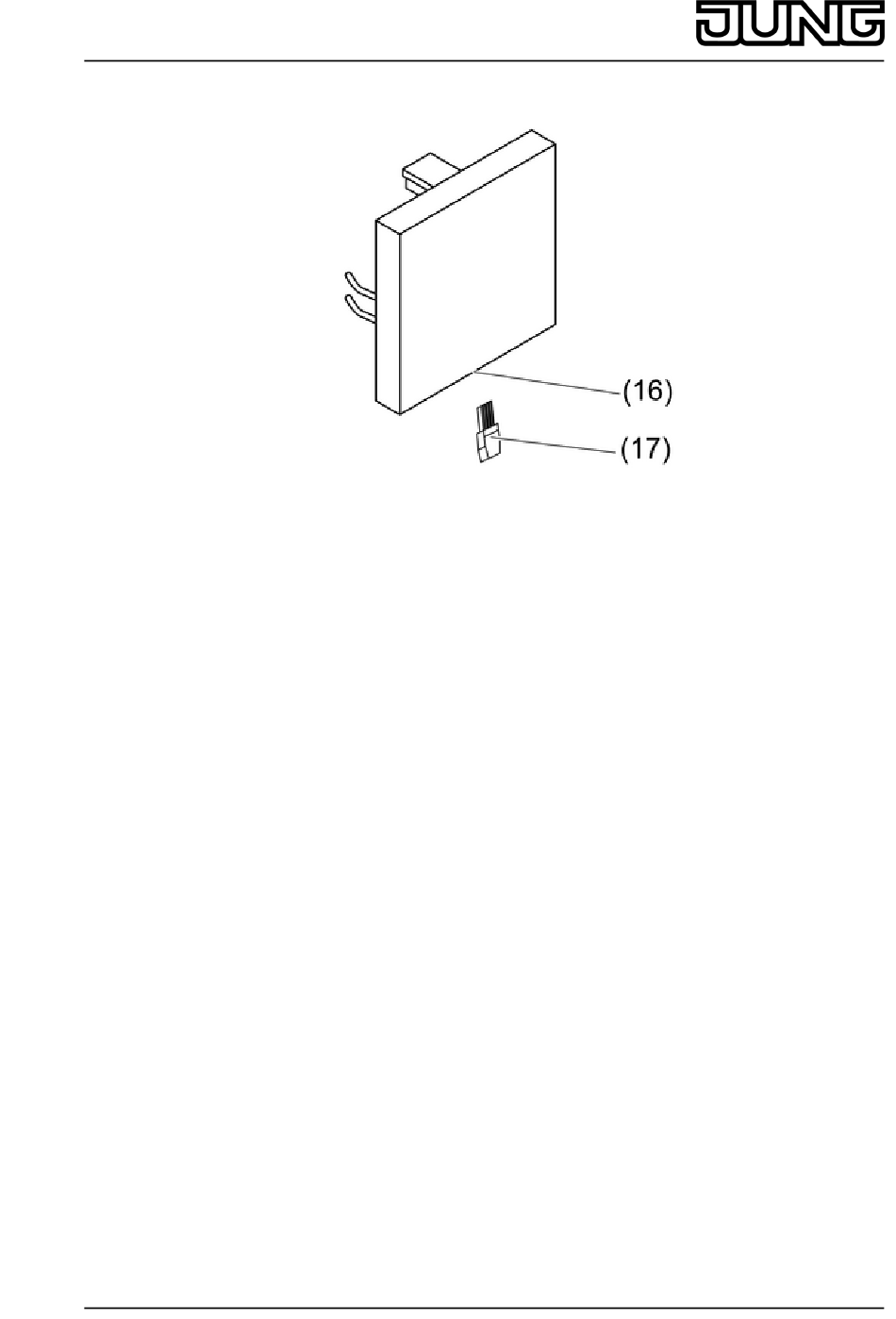

Figure 9: Capteur solaire sur la garniture
7/8
AC 230 V ~
50 Hz
0 ... +55 °C
Contact µ
max. 20 m
1000 W
1.B
2
4000 V
DC 12 V
10.09.2013
