Connexion Av; Connexion Ypbpr - Seg Calgary 23 Mode D'emploi

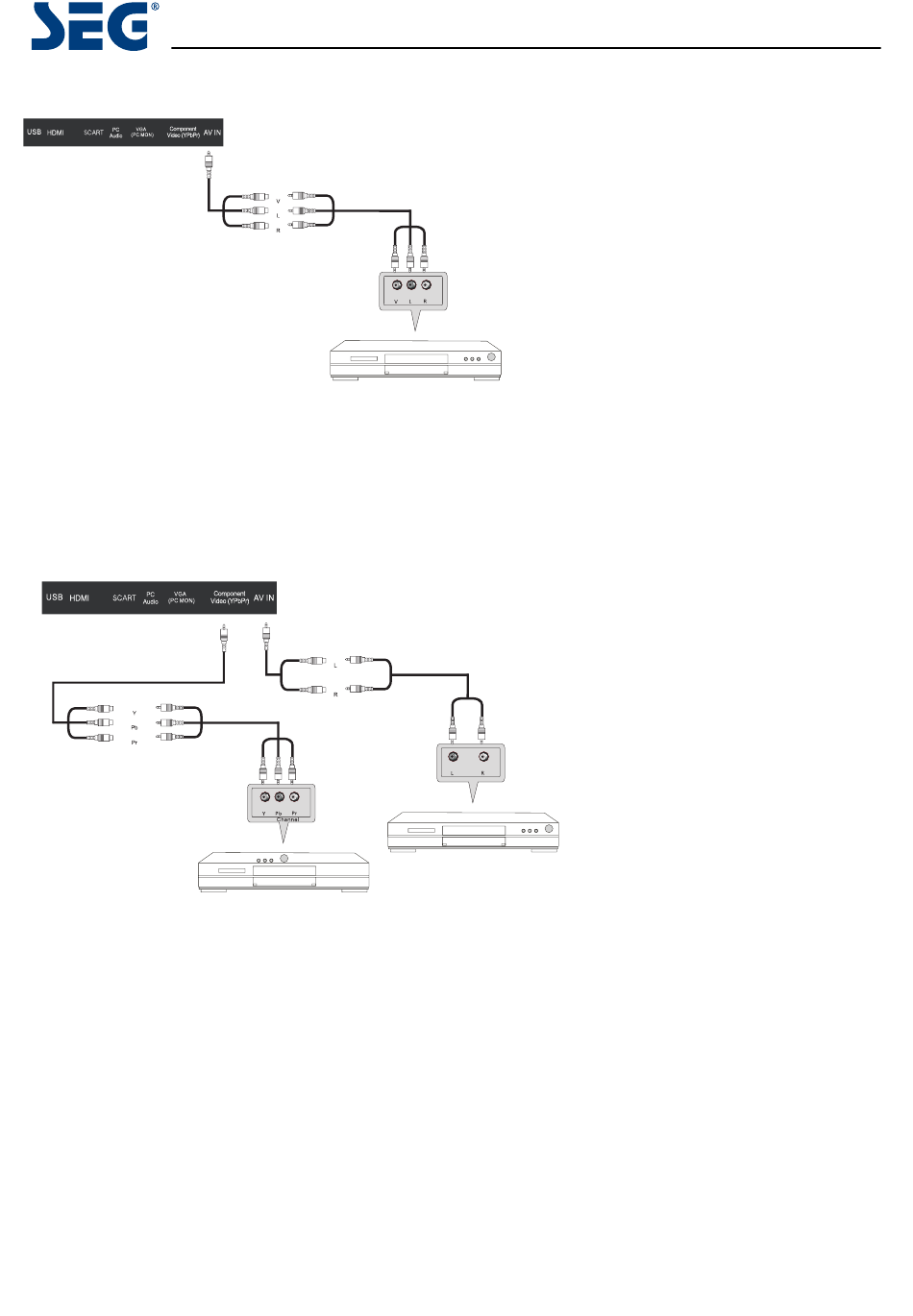

Connexion AV

Face arrière du téléviseur
Câble de transmission
Mini Audio et Vidéo
Branchez la sortie VIDEO et AUDIO du lecteur DVD ou du magnétoscope VCR sur les prises VIDEO du téléviseur
à l'aide du câble convertisseur YPbPr et du câble RCA (non fournis). Faites correspondre les couleurs lors du
branchement : jaune pour la vidéo, blanc pour le connecteur audio gauche et rouge pour le connecteur audio de droite
Appuyez sur la touche SOURCE de la télécommande et sélectionnez la source du signal AV.

Connexion YPbPr

Câble de transmission
Mini Vidéo
Face arrière du lecteur
DVD ou du magnétoscope
Lecteur DVD ou magnétoscope
Branchez la sortie YPbPr du lecteur DVD ou du magnétoscope VCR sur la prise d'entrée YPbPr du téléviseur. Branchez
la sortie Audio du lecteur DVD ou du magnétoscope VCR sur les prises d'entrée Audio du téléviseur à l'aide de deux
câbles RCA et des câbles de convertisseur fournis.
Faites correspondre les couleurs lors du branchement : Y est vert, Pb bleu, Pr rouge, Audio gauche est blanc et Audio
droit est rouge. Appuyez sur la touche SOURCE de la télécommande et sélectionnez la source d'entrée YPbPr.
14
Calgary 58 cm (23") LED BLU-TV
Câble audio/vidéo (RCA)
Lecteur DVD ou magnétoscope
Câble audio
Lecteur DVD ou magnétoscope
Face arrière du lecteur DVD ou
du magnétoscope
Câble audio (RCA)
Face arrière du lecteur DVD ou du
magnétoscope
Face arrière du téléviseur
