EnergieTechnik

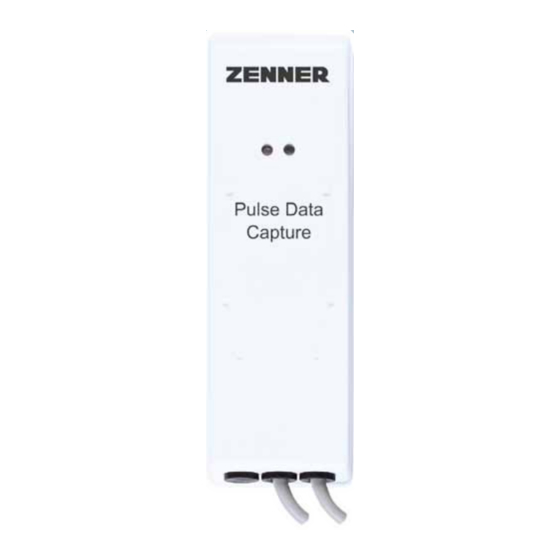

PDC – Pulse Data Capture Modul
Montage- und Bedienungsanleitung
Impuls zu wireless bzw. wired M-Bus-Konverter
Installation and operating instructions
Pulse to wireless or wired M-Bus Converter
Notice d'installation et d'utilisation
Convertisseur d'impulsions en protocole M-Bus
(filaire ou sans fil)
Istruzioni per il montaggio e l'utilizzo
Trasmissione di impulsi ad un convertitore M-Bus
con o senza fili
Manual de montaje y operación
Convertidor de impulsos a M-Bus inalámbrico o M-Bus
cableado
Alles, was zählt.
1
Publicité
Manuels Connexes pour Zenner PDC
Sommaire des Matières pour Zenner PDC
- Page 1 EnergieTechnik PDC – Pulse Data Capture Modul Montage- und Bedienungsanleitung Impuls zu wireless bzw. wired M-Bus-Konverter Installation and operating instructions Pulse to wireless or wired M-Bus Converter Notice d’installation et d’utilisation Convertisseur d’impulsions en protocole M-Bus (filaire ou sans fil)
- Page 2 Italia España 1. Kurzbeschreibung wireless bzw. wired M-Bus-Konverter Das PDC-Modul steht in folgenden Modell- Das PDC (Pulse Data Capture) Modul dient zur varianten zur Verfügung: Einbindung von Zählern mit Impulsausgang in FUNK: wireless M-Bus-Modul gemäß OMS- ■ Funksysteme bzw. Smart-Metering-Systeme.
- Page 3 Datenlogger Jährliche Stichtagswerte: max. 16 max. 192, zzgl. max. Monatswerte 192 Halbmonatswerte Tageswerte max. 96 Viertelstundenwerte max. 96 Abb. 1: Abb. 2: Abb. 3: PDC inkl. Reedkontakt PDC inkl. Reedkontakt PDC inkl. EDC-Pulsemodule für MNK-N für MTKD-N für Zählertyp "-M"...
- Page 4 3.3. Montage (Nachrüstung) PDC mit ab entwickelt für alle mit Impulsgeber nachrüstba- Werk angeschlossenem ZENNER Impul- ren ZENNER-Wasserzähler (Ausführung –N). sgeber an entsprechende nachrüstbare Grundsätzlich kann ein PDC an alle Zähler mit ZENNER-Wasserzähler geeignetem Impulsausgang angeschlossen wer- Bitte die jeweilige Montageanleitung des Impuls- den.
- Page 5 4. Wandmontage PDC 5. Funkmodule Wandhalter mittels beiliegen- Die PDC wireless M-Bus Funkmodule sind im T- der Dübel und Schrauben (Standard), optional und auf Anfrage im S- oder C- gemäß nachfolgender Abbil- Mode, erhältlich. dung auf eine möglichst ebene Es stehen Varianten mit unterschiedlichen Datente- Wandfläche montieren.
- Page 6 Français Italia España 6. M-Bus Module 7. AES-Key Das PDC als M-Bus-Modul dient zur Integration Die PDC-Module senden ihre Datenpakete nur von Wasserzählern in drahtgebundene M-Bus- verschlüsselt (AES-128, gerätespezifisch nach Netze. Mittels an Impuls-Wasserzähler anges- OMS). Um den Empfang der Datenpakete und chlossenen PDC-M-Bus-Modulen ist somit eine deren weitere Verarbeitung zu ermöglichen, ist...
- Page 7 Tagen nicht erreicht, wird „Zähler überdimensio- Null ist, dann deutet dies auf eine Leckage hin. niert“ erkannt. Das PDC-Modul setzt entsprechende Bits. Ist Wird einmalig ein Durchfluss von >10% von Q3, der Durchfluss während einer Viertelstunde Null gemittelt über eine Viertelstunde, erreicht, wird...
- Page 8 Die neuesten Informationen zu diesem Produkt ner stellt in jedem Fall die fachgerechte Entsor- und die aktuellste Version dieser Anleitung finden gung sicher. Sie im Internet unter www.zenner.de. ZENNER International GmbH & Co. KG Römerstadt 6 D-66121 Saarbrücken Telefon +49 681 99 676-30 Telefax...
- Page 9 The PDC modules are each powered by a lithium Radio transmission of the readings to mobile cell that - depending on the PDC version (and on ■ or stationary receivers number of input channels and the transmission Remote reading via M-Bus systems interval) - has a lifespan of up to 15 years.
- Page 10 192, plus max. Monthly values 192 biweekly values Daily values max. 96 Quarter-hour values max. 96 Fig. 1: Fig. 2: Fig. 3: PDC incl. Reedswitch for PDC incl. Reedswitch for PDC incl.EDC Pulse module MNK-N MTKD-N for meter type “-M”...
- Page 11 ZENNER pulser to corresponding retrofitted with a pulse generator (model -N). Basi- ZR-water meters cally, a PDC can be connected to any meter with Please refer to the relevant installation instruc- suitable pulse output. tions of the pulser and take the PDC as de- scribed in section 3.4 in operation.
- Page 12 4. Wall mounting of PDC 5. Radio modules Install wall bracket with the en- The PDC wireless M-Bus radio modules are avail- closed wall plugs and screws able in T (standard), optionally and on request in S- as shown below on a flat wall or C-mode.
- Page 13 6. M-Bus modules 7. AES-Key The PDC as M-Bus module is used for integra- The PDC modules send their data contents only tion of water meters in wired M-Bus networks. encrypted (AES-128, device-specific According to Connecting PDC M-Bus modules with impulse OMS).
- Page 14 In the event store date and time of the event are stored. Meter stop detection (blockade) If no meter progress will be detected by the PDC module over a period of 4 weeks, meter stop (blockade) is detected. The blockade deemed to be revoked if a meter reading difference of >...
- Page 15 The most up-to-date information about this prod- tion relating the collection points for your used uct and of our installation notice can be found at equipments. www.zenner.com ZENNER International GmbH & Co. KG Römerstadt 6 D-66121 Saarbrücken Telephone +49 681 99 676-30 Telefax...
- Page 16 Bus ou radio de manière simple et efficace. Contenu de la livraison Pour ce faire, la sortie impulsionnelle du compteur Module PDC avec kit et notice de montage, pos- est raccordée au module PDC qui lui, fonctionne sibilité de connecter un générateur d’impulsions à...
- Page 17 192, plus max. 192 Valeurs mensuelles valeurs semi-mensuelles Valeurs journalières max. 96 Valeurs enregistrées max. 96 par ¼ heure Figure 1: Figure 2: Figure 3: PDC incl. Reedswitch for PDC incl. Reedswitch for PDC incl.EDC Pulse module MNK-N MTKD-N for meter type “-M”...
- Page 18 3. Installation resp. mise en place ultérieure d’un PDC sur un compteur Notre PDC est destiné en premier lieu à tous les 3.3. Montage (ultérieur) du PDC avec un compteurs d’eau qui peuvent être équipés ulté- générateur d’impulsions ZENNER monté...
- Page 19 4. Montage du calculateur 5. Modules radio sur le mur Les modules PDC wireless M-Bus radio sont dispo- Installer l’adaptateur de mon- nibles en T (standard), en option et sur demande en tage avec les chevilles et les mode S- ou C.
- Page 20 Italia España 6. Modules M-Bus 7. Clé AES Le module PDC dans sa version M-Bus est Les modules PDC envoient leurs stocks de don- destiné à l’intégration de compteurs d’eau dans nées uniquement de manière cryptée (AES-128, des réseaux M-Bus câblés. Le raccordement de spécifique à...
- Page 21 Reconnaissance Arrêt du compteur (blocage) Si aucune avance du compteur n’est reconnue moyenne est effectuée sur 15 minutes. par le module PDC durant une période de 4 semaines, un arrêt du compteur (blocage) est La date et l’heure de l’évènement sont enregis- détecté.
- Page 22 éliminés de façon professionnelle. Pour tous renseignements, veuillez-vous adresser aux autorités communales chargées du recy- clage. ZENNER peut également éliminer votre appareil usagé. Les points de reprise de vos appareils usagés Vous trouverez des informations mises à jour sur sont disponibles par exemple à...
- Page 23 Trasmissione di impulsi ad un convertitore Il modulo PDC è disponibile nelle seguenti M-Bus con o senza fili versioni: Il modulo PDC (Pulse Data Capture) consente di RADIO: modulo M-Bus wireless conforme allo ■ integrare i contatori con uscita ad impulsi nei siste- standard OMS (868 MHz), EN 13757-4 mi radio o nei sistemi di misurazione intelligente.
- Page 24 Valori giornalieri max. 96 Valori ogni quarto d'ora max. 96 Illustrazione 1: Illustrazione 2: Illustrazione 3: PDC incl. contatto Reed PDC incl. Contatto Reed PDC incl. Modulo EDC pulse per MNK-N per MTKD-N per tipo il contattore “-M”...
- Page 25 Reset dei valori logger ■ Reset dei bit di stato (manipolazione, errori) ■ AES-Key (in base alla licenza software) ■ L'attivazione avviene automaticamente non ap- pena il modulo PDC ha ricevuto più di 10 impulsi INPUT A dal generatore. INPUT B...
- Page 26 4. Montaggio a parete del 5. Moduli radio modulo PDC I moduli radio PDC wireless M-Bus sono disponibili Installare le staffe da muro con nella modalità T (standard) e a scelta e a richiesta in i tasselli e le viti forniti con- modalità...
- Page 27 6. Moduli M-Bus 7. AES-Key Il PDC come modulo M-Bus viene utilizzato per I moduli PDC trasmettono i propri pacchetti dati integrare i contatori dell'acqua nelle reti cabla- soltanto crittografati (AES-128, specifica appa- te M-Bus. Collegando i moduli PDC M-Bus con recchi conforme alle indicazioni OMS).
- Page 28 La memoria eventi registra data e ora dell'evento. Rilevamento rottura tubi Rilevamento arresto contatore (Blockade) Per un modulo PDC M-Bus: La "rottura del tubo" Se il modulo PDC non rileva alcun progresso del viene rilevata nel caso in cui il flusso superi un contatore in 4 settimane, viene riconosciuto un valore specifico per 30 minuti (>...
- Page 29 Le informazioni più recenti su questo prodotto e so la nostra sede in Talstraße 2, 09619 Mulda. la versione aggiornata di questo manuale sono Zenner provvede in ogni caso a verificare che lo disponibili in Internet al sito smaltimento avvenga in maniera consona.
- Page 30 Transmisión vía radio de datos del contador a Los módulos PDC se alimentan con una batería ■ receptores móviles o fijos de litio que, en función de la variante de PDC Lectura a distancia de contadores a través de (dependiente del número de canales de entrada ■...
- Page 31 Valores diarios máx. 96 Valores de cuarto de hora máx. 96 Gráfico 1: Gráfico 2: Gráfico 3: PDC incl. contactos PDC incl. contactos PDC incl. EDC módulo pulso Reed per MNK-N Reed per MTKD-N para el tipo de contador “-M”...
- Page 32 (modelo –N). Generalmente, Por favor, tener en cuenta el manual de monta- el PDC se puede conectar a todos los contadores je del emisor de impulsos y poner en servicio el con una salida de impulsos adecuada.
- Page 33 4. Montaje en pared del PDC 5. Módulos de radio Montar el soporte de pared Los módulos de M-Bus inalámbricos PDC están dis- mediante los tacos y tornillos ponibles en el modo T (estándar), y de forma opcio- en una superficie lo más plana nal a demanda en los modos S o C.
- Page 34 Italia España 6. Módulos M-Bus 7. Clave AES El PDC como módulo de M-Bus sirve para la in- Los módulos envían sus paquetes de datos solo tegración de contadores de agua en redes de M- codificadas (AES-128, específicos de aparato Bus conectadas por cables.
- Page 35 En la memoria de incidencias se guardan la fe- cha y la hora de la incidencia. Detección de rotura de tuberías En el M-Bus del PDC: Se detecta «rotura de Detección de parada del contador (bloqueo) tubería» si el caudal supera un valor indicado Si el módulo PDC no detecta ningún avance del...
- Page 36 Internet en www.zenner.es. ZENNER International GmbH & Co. KG Römerstadt 6 D-66121 Saarbrücken Teléfono +49 681 99 676-30...
