2.

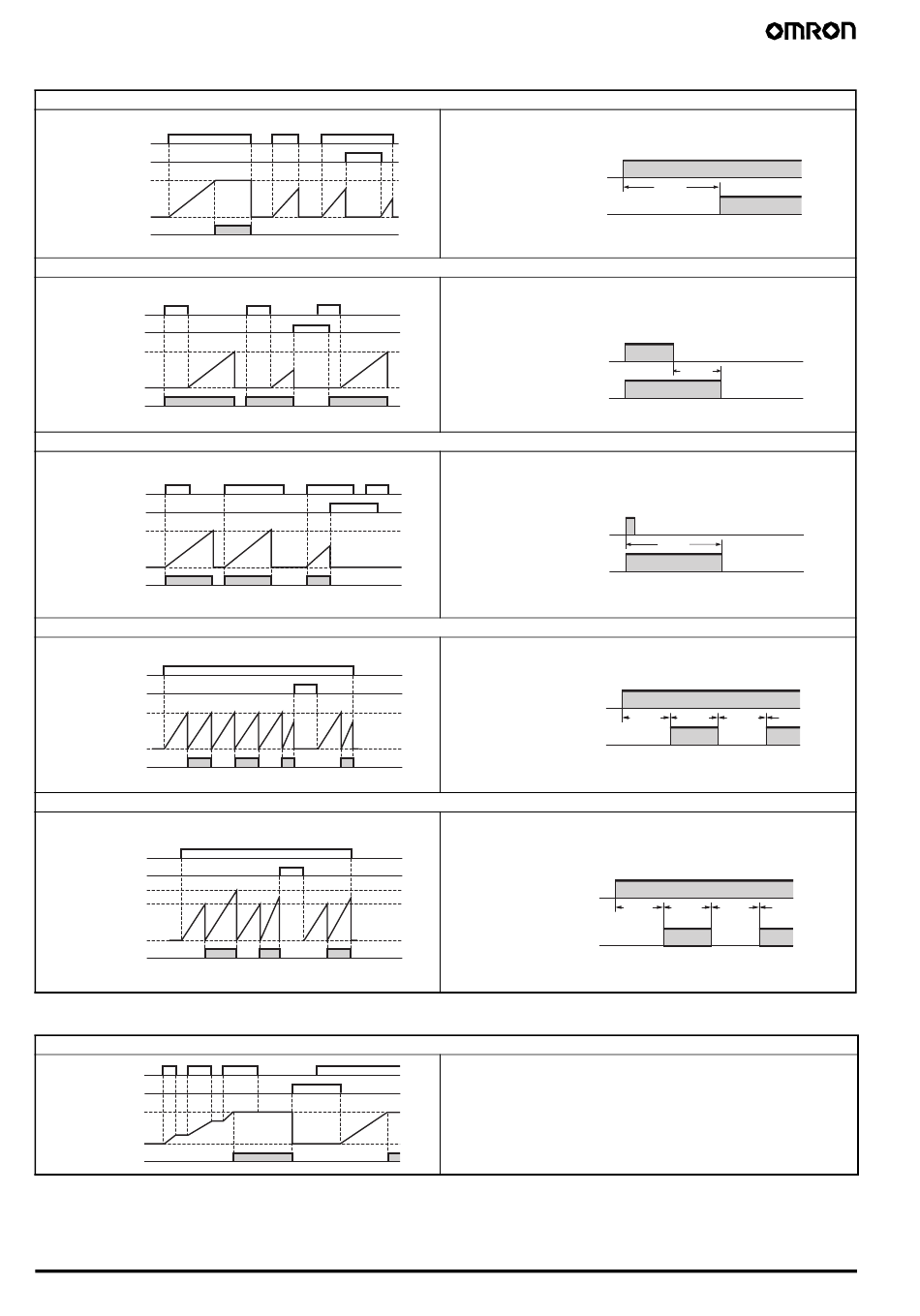

Utilisation des temporisateurs et des temporisateurs mémorisés
X : Temporisateur de retard à ON
Entrée de
déclenchement
Entrée de
réinitialisation
Réglage
Valeur courante
0
Bit de
temporisation
■ : Temporisateur de retard à OFF
Entrée de
déclenchement
Entrée de
réinitialisation
Réglage
Valeur courante
0
Bit de
temporisation
O : Temporisateur monostable
Entrée de
déclenchement
Entrée de
réinitialisation
Réglage
Valeur courante
0
Bit de
temporisation
F : Temporisateur clignotant
Entrée de
déclenchement
Entrée de
réinitialisation
Réglage
Valeur courante
0
Bit de
temporisation
W : Temporisateur double
Entrée de
déclenchement
Entrée de
réinitialisation
Temps ON
Temps OFF
Valeur courante
0
Bit de
temporisation
3.
Utilisation de temporisateurs mémorisés
X : Temporisateur de retard à ON
Entrée de
déclenchement
Entrée de
réinitialisation
Réglage
Valeur courante
0
Bit de
temporisation
20
Module Logique ZEN V2
Activé au terme du délai défini après l'activation (ON) de l'entrée de
déclenchement.
Fonctionnement de base
Applications principales
En cas de nécessité d'un fonctionnement à déclenchement différé ou
d'un retard.
Reste activé pendant que l'entrée de déclenchement est activée et est
désactivé au terme du délai défini après la désactivation (OFF) de
l'entrée de déclenchement.
Fonctionnement de base
Applications principales
Utile pour les circuits de passage à OFF des lumières ou ventilateurs
S'active pendant une période définie après l'activation (ON) de l'entrée
de déclenchement et indépendamment de la durée pendant laquelle
l'entrée de déclenchement reste activée.
Fonctionnement de base
Applications principales
Utile lorsque le fonctionnement ne doit pas s'arrêter pendant une période
régulière uniquement.
Il clignote au cours du cycle défini entre l'état ON et l'état OFF pendant
que l'entrée de déclenchement est activée (ON).
Fonctionnement de base
Applications principales
Utile pour les lumières d'urgence clignotantes ou pour les signaux
sonores d'un circuit d'alarme.
Il clignote au cours du cycle défini entre l'état ON et l'état OFF pendant
que l'entrée de déclenchement est activée (ON). Des sélections des
temps ON et OFF indépendantes sont possibles.
Fonctionnement de base
Applications principales
Utile pour un fonctionnement intermittent (ON/OFF), comme celui utilisé
pour des ventilateurs.
Activé au terme du délai défini après l'activation (ON) de l'entrée de
déclenchement. La valeur actuelle est maintenue pendant que l'entrée de
déclenchement est activée.
Applications principales
Poursuivre le fonctionnement après une perte temporaire de puissance
ou une interruption temporaire de l'alimentation. Peut également être
utilisé en cas de nécessité d'un fonctionnement à déclenchement différé
ou d'un retard.
Modules ZEN V2
Entrée de déclenchement
Synchro-
nisation
Sortie
Entrée de déclenchement
Sortie
Entrée de déclenchement
Sortie
Entrée de déclenchement
Synchro-
nisation
Sortie
Entrée de déclenchement
Synchro-
nisation
(temps OFF)
Sortie
Synchro-
nisation
Synchro-
nisation
Synchro-
Synchro-
Synchro-
nisation
nisation
nisation
Synchro-
Synchro-
Synchro-
nisation
nisation
nisation
(temps ON)
(temps OFF)
(temps ON)
