18
Installer l'ACP IV

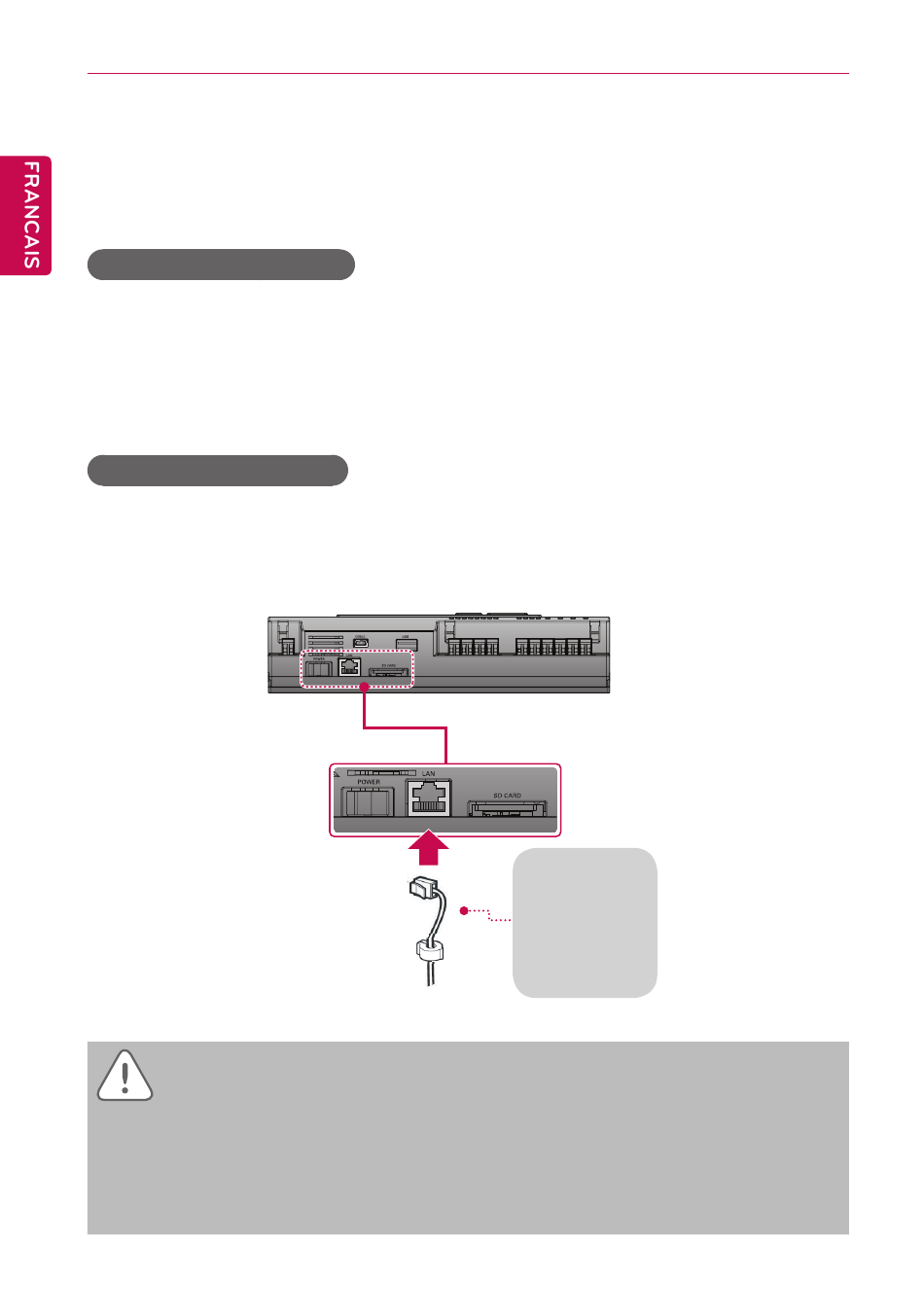

Raccorder le câble Ethernet (câble LAN) à l'ACP IV
Après la connexion de l'ACP IV et le câble RS-485, le câble Ethernet sera connecté à l'ACP IV.
L'ACP IV peut être connecté au hub via le câble Ethernet, ou directement au AC Manager IV.
Connecter l'ACP IV et le hub
Il s'agit du cas de connexion de l'ACP IV au réseau internet basique installé à l'emplacement, et il est
généralement connecté au hub.
Dans un tel cas, le câble Ethernet doit être raccordé comme un câble direct.
Utiliser un câble Ethernet câble (câble direct) pour se connecter au port LAN de l'ACP IV.
Connecter l'ACP IV et le PC
Il s'agit du cas de l'installation du AC Manager IV dans un PC séparé et connecter l'ACP IV et le PC.
Dans un tel cas, le câble Ethernet doit être connecté comme un câble croisé.
Utiliser un câble Ethernet (câble direct) pour connecter au port LAN de l'ACP IV.
PRÉCAUTIONS
Types de câble Ethernet
Vous devez distinguer si le câble Ethernet à raccorder est un câble direct ou un câble croisé.
y
Aussi, procéder à la connexion après vérification de l'existence d'un problème dans le câble à
y
l'aide d'un testeur LAN.
Connection with
허브와 연결
hub
다이렉트 케이블
Direct cable
AC Manager Plus가
Direct connection
설치된 PC와 직접연결
with PC
크로스 케이블
Cross cable
