Cordless Driver Drill

Akku-Bohrschrauber

Perceuse-visseuse à batterie

Trapano-avvitatore a batteria

Snoerloze boor-schroefmachine

Taladro atornillador a batería

Berbequim aparafusadora a bateria

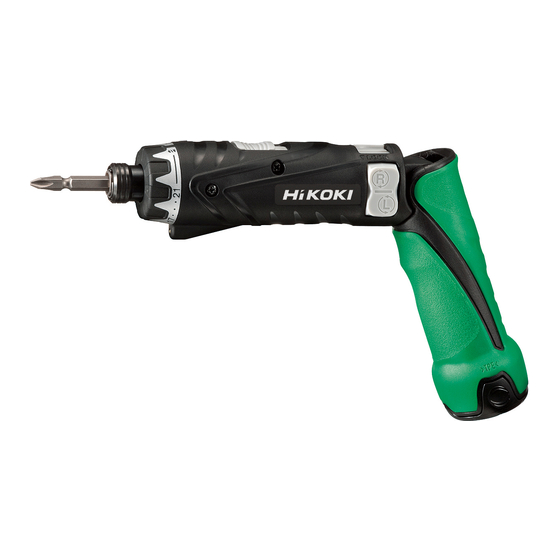

DB 3DL2

Read through carefully and understand these instructions before use.

Diese Anleitung vor Benutzung des Werkzeugs sorgfältig durchlesen und verstehen.

Lire soigneusement et bien assimiler ces instructions avant usage.

Prima dell'uso leggere attentamente e comprendere queste instruzioni.

Deze gebruiksaanwijzing s.v.p. voor gebruik zorgvuldig doorlezen.

Leer cuidadosamente y comprender estas instrucciones antes del uso.

Antes de usar, leia com cuidado para assimilar estas instruções.

Handling instructions

Bedienungsanleitung

Mode d'emploi

Istruzioni per l'uso

Gebruiksaanwijzing

Instrucciones de manejo

Instruções de uso

Sommaire des Matières pour Hitachi DB 3DL2

Page 1 Snoerloze boor-schroefmachine Taladro atornillador a batería Berbequim aparafusadora a bateria DB 3DL2 Read through carefully and understand these instructions before use. Diese Anleitung vor Benutzung des Werkzeugs sorgfältig durchlesen und verstehen. Lire soigneusement et bien assimiler ces instructions avant usage.
Page 2 & &...
Page 4 English Deutsch Français Italiano 3.6 V Rechargeable Batterie rechargeable Batteria ricaricabile da 3,6 V auﬂ adbare Batterie battery 3,6 V 3,6 V Terminal hole Klemmenöﬀ nung Trou de connexion Foro terminale Bouton de retrait de la Battery release button Batterieauslösetaste Tasto di rilascio batteria batterie Pull out...
Page 5 Nederlands Español Português Batería recargable de Bateria recarregável de 3,6 V oplaadbare batterij 3,6 V 3,6 V Aansluiting Oriﬁ cio de terminal Orifício terminal Botón de liberación de la Botão de desengate da Ontgrendelknop batterij batería bateria Uittrekken Sacar Retirar Insteken Insertar Inserir...
Page 6 Symbols Symbole Symboles Simboli WARNING AVERTISSEMENT AVVERTENZA WARNUNG The following show Les symboles suivants Di seguito mostriamo i Die folgenden Symbole symbols used for the sont utilisés pour l’outil. simboli usati per la macchina. werden für diese Maschine machine. Be sure that you Bien se familiariser avec Assicurarsi di comprenderne verwendet.
Page 7 English (Original instructions) c) Prevent unintentional starting. Ensure the GENERAL POWER TOOL SAFETY WARNINGS switch is in the oﬀ position before connecting to power source and/or battery pack, picking WARNING up or carrying the tool. Read all safety warnings and all instructions. Carrying power tools with your ﬁ...
Page 8 English 5) Battery tool use and care CAUTION ON LITHIUM-ION BATTERY a) Recharge only with the charger speciﬁ ed by the manufacturer. This battery is exclusively for the driver drill. Never use A charger that is suitable for one type of battery with any other heavy-duty power tools (i.e.
Page 9 English 3. If you ﬁ nd rust, foul odor, overheating, discolor, WARNING deformation, and/or other irregularities when using the If an electrically conductive foreign object enters the battery for the ﬁ rst time, do not use and return it to your terminals of the lithium ion battery, a short-circuit may supplier or vendor.
Page 10 English 5. Change rotation speed Regarding electric discharge in case of new Operate the shift knob to change the rotational speed. batteries, etc. Move the shift knob in the direction of the arrow (see Figs. 5 and 6). As the internal chemical substances of new batteries When the shift knob is set to “LOW”, the drill rotates at and batteries that have not been used for an extended a low speed.
Page 11 English CAUTION 10. Using in the straight or pistol conﬁ guration Always set the lock switch to the “▼ LOCK” position Use the tool in the straight conﬁ guration when using in when carrying or storing the tool eliminate unintentional conﬁ...
Page 12 Repair, modiﬁ cation and inspection of Hitachi Power WARNING Tools must be carried out by a Hitachi Authorized ○ The vibration emission during actual use of the power Service Center. tool can diﬀ er from the declared total value depending This Parts List will be helpful if presented with the on the ways in which the tool is used.
Page 13 Deutsch (Übersetzung der ursprünglichen Anleitung) f) Falls sich der Betrieb des Elektrowerkzeuges ALLGEMEINE SICHERHEITSHINWEISE FÜR in feuchter Umgebung nicht vermeiden lässt, ELEKTROGERÄTE verwenden Sie eine Stromversorgung mit Fehlerstromschutzeinrichtung (Residual WARNUNG Current Device, RCD). Lesen sämtliche Sicherheitshinweise Durch Einsatz einer Anweisungen durch Fehlerstromschutzeinrichtung wird Risiko...
Page 14 Deutsch c) Stecken Sie den Stecker der Stromversorgung 6) Service oder Batteriestromversorgung Gerät a) Lassen Elektrowerkzeuge durch Einstellarbeiten vornehmen, qualiﬁ zierte Fachkräfte und unter Einsatz Zubehörteile tauschen oder passender, zugelassener Originalteile warten. Elektrowerkzeug verstauen. Dies sorgt dafür, dass Sicherheit Solche präventiven Sicherheitsmaßnahmen Elektrowerkzeugs nicht beeinträchtigt wird.
Page 15 Deutsch 2. Wenn das Werkzeug überlastet ist, kann es zum 10. Vermeiden Sie eine Verwendung an Orten, an denen Abschalten des Motors kommen. Lassen Sie in diesem starke statische Elektrizität erzeugt wird. Fall den Schalter des Geräts los und beseitigen Sie die 11.
Page 16 Deutsch HINWEIS SONDERZUBEHÖR (separat zu beziehen) Die Auﬂ adezeit kann je nach Umgebungstemperatur. 1. Batterie (EBM315) 3. Den Netzstecker Ladegeräts Steckdose ziehen. 4. Das Ladegerät festhalten Batterie herausziehen. HINWEIS Nehmen Sie nach dem Vorgang zuerst die Batterien aus dem Ladegerät und lagern Sie dann die Batterien ordnungsgemäß.
Page 17 Deutsch (3) Die Führungsmuﬀ e loslassen, so daß sie in ihre Das Gerät zeigt das Anzugdrehmoment mit den herkömmliche Position zurückkehren kann. Zahlen „1, 5, 9 ... 21“ und schwarzen Punkten auf der ACHTUNG Kupplungsskala an. Das Anzugdrehmoment ist am Sollte die Führungsmuﬀ...
Page 18 6. Liste der Wartungsteile Arbeitsleistung resultieren. Dies ist jedoch eine ACHTUNG zeitweilige Erscheinung, und die Leistung wird wieder Reparatur, Modiﬁ kation und Inspektion von Hitachi- normal, wenn sich die Batterie erwärmt. Elektrowerkzeugen müssen durch ein autorisiertes Hitachi-Kundendienstzentrum durchgeführt werden. Diese Teileliste ist hilfreich, wenn sie dem autorisierten...
Page 19 Sie am Ende der Bedienungsanleitung ﬁ nden, an ein von Hitachi autorisiertes Servicecenter. HINWEIS Aufgrund des ständigen Forschungs und Entwicklung sprogramms von HITACHI sind änderungen der hierin gemachten technischen Angaben vorbehalten. Information über Betriebslärm und Vibration Die gemessenen Werte wurden entsprechend EN60745 bestimmt und in Übereinstimmung mit ISO 4871...
Page 20 Français (Traduction des instructions d’origine) 3) Sécurité personnelle AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX a) Restez alerte, regarder ce que vous faites et CONCERNANT LES OUTILS ÉLECTRIQUES usez de votre bon sens en utilisant un outil électrique. AVERTISSEMENT Ne pas utiliser d’outil électrique si vous êtes Lire tous les avertissements de sécurité...
Page 21 Français e) Entretenir outils électriques. Vériﬁ er 2. Quand une charge a été eﬀ ectuée, laissez le chargeur l’absence de mauvais alignement ou d’arrêt, au repos pendant environ 15 minutes avant de d’endommagement de pièces ou toute autre commencer la prochaine charge de batterie. condition susceptible d’aﬀ...
Page 22 Français 2. Ne percez pas la batterie à l’aide d’un objet pointu tel PRECAUTION qu’un clou. Ne la frappez pas à l’aide d’un marteau. 1. En cas de projection dans les yeux de liquide ayant fuit Ne marchez pas dessus, ne la lancez pas et ne la de la batterie, ne vous frottez pas les yeux, rincez-les à...
Page 23 Français EXTRACTION ET INSTALLATION DE LA Comment prolonger la durée de vie des batteries BATTERIE (1) Recharger les batteries avant qu’elles ne soient complètement épuisées. 1. Retrait de la batterie Quand la puissance de l’outil utilisé faiblit, l’éteindre Maintenir fermement la poignée et pousser les boutons et recharger la batterie.
Page 24 Français 4. Vériﬁ ez se la batterie a été correctement installée ○ Si le bouton de réglage est en position “HIGH” (grande 5. Changement de vitesse de rotation vitesse) et que le sélecteur de débrayage est sur “17” Actionnez le bouton de décalage pour changer la ou “22”, l’embrayage ne sera peut-être pas engagé...
Page 25 L’utilisation batterie EBM315 dans électriques Hitachi doivent être conﬁ ées à un service environnement froid (en-dessous de 0 degré centi- après-vente Hitachi agréé. grade) peut parfois entraîner un aﬀ aiblissement Il sera utile de présenter cette liste de pièces au du couple de serrage et une réduction du volume...
Page 26 Français GARANTIE Nous garantissons que l’ensemble des Outils électriques Hitachi sont conformes aux réglementations spéciﬁ ques statutaires/nationales. Cette garantie ne couvre pas les défauts ni les dommages inhérents à une mauvaise utilisation, une utilisation abusive ou l’usure et les dommages normaux. En cas de réclamation, veuillez envoyer l’Outil électrique, en l’état, accompagné...
Page 27 Italiano (Traduzione delle istruzioni originali) Anche un attimo di disattenzione durante l’uso AVVERTIMENTI GENERALI DI SICUREZZA degli elettroutensili potrebbe essere causa di gravi SUGLI UTENSILI ELETTRICI lesioni personali. b) Indossate l’attrezzatura protezione AVVERTENZA personale. Indossate sempre le protezioni Leggere tutti gli avvertimenti di sicurezza e tutte le oculari.
Page 28 Italiano In caso di guasti, provvedere alla riparazione 5. Non provocare assolutamente mai dei corto-circuiti dell’elettroutensile prima di riutilizzarlo. alla batteria ricaricabile. fenomeno provoca Molti incidenti sono causati da una scarsa surriscaldamento e grande corrente elettrica. Può manutenzione. quindi causare bruciature o danni alla batteria. f) Mantenere gli strumenti di taglio aﬃ...
Page 29 Italiano 7. Se la ricarica della batteria non si completa anche 2. Se il liquido fuoriesce sulla pelle o gli abiti, lavare quando è passato un tempo di ricarica speciﬁ cato, bene con acqua pulita come l’acqua del rubinetto interrompere immediatamente la ricarica. immediatamente.
Page 30 Italiano ATTENZIONE PRIMA DI INIZIARE LE OPERAZIONI Se la lampada spia non si illumina, togliere il cavo di corrente dalla presa di rete e controllare come è 1. Stabilire e controllare l’ambiente di lavoro inserita la batteria. Controllare che l’ambiente di lavoro sia adatto La lampada spia si spegne quando la batteria è...
Page 31 Italiano ATTENZIONE 8. Funzionamento dell’interruttore ○ La ghiera della frizione non deve essere mai collocata (1) Interruttore di blocco su posizioni intermedie tra i numeri “1, 5, 9 ... 21” o fra i L’utensile è munito di un interruttore di blocco. Per punti neri.
Page 32 MANUTENZIONE ED ISPEZIONE GARANZIA 1. Ispezione dell’utensile Garantiamo gli Utensili Elettrici Hitachi in conformità alle Poiché condizioni imperfette causano speciﬁ che normative imposte dalla legge e dai paesi.
Page 33 Italiano Il valore totale delle vibrazioni dichiarato è stato misurato in conformità a un metodo di test standard e può essere utilizzato per confrontare un utensile con un altro. Può anche essere utilizzato in una valutazione preliminare dell’esposizione. AVVERTENZA ○ L’emissione delle vibrazioni durante l’uso eﬀ ettivo dell’elettroutensile può...
Page 34 Nederlands (Vertaling van de oorspronkelijke instructies) f) Als het elektrisch gereedschap in een vochtige ALGEMENE VEILIGHEIDSWAARSCHUWINGEN omgeving gebruikt moet worden, dient een VOOR ELEKTRISCH GEREEDSCHAP voeding (reststroom-apparaat) beveiliging te worden gebruikt. WAARSCHUWING Gebruik van een RCD vermindert de kans op een Lees alle waarschuwingen en instructies aandachtig elektrische schok.
Page 35 Nederlands Dergelijke preventieve veiligheidsmaatregelen VOORZORGMAATREGELEN verminderen risico elektrisch Houd kinderen en kwetsbare personen op een gereedschap per ongeluk opstart. afstand. d) Berg elektrisch gereedschap buiten het bereik Het gereedschap moet na gebruik buiten het bereik van kinderen op en sta niet toe dat personen van kinderen en andere kwetsbare personen worden die niet bekend zijn met het juiste gebruik van opgeborgen.
Page 36 Nederlands WAARSCHUWING 9. Blijf uit de buurt van vuur onmiddellijk nadat een lek of Om acculekken, het opwekken van warmte, rookemissie, vieze geur werd vastgesteld. explosie en ontsteking bijtijds te vermijden, moet u 10. Gebruik hem niet in een plaats waar een grote ervoor zorgen volgende voorzorgsmaatregelen onder de statische elektriciteit wordt opgewekt.
Page 37 Nederlands TOEPASSINGEN Betreﬀ ende het ontladen raken van nieuwe batterij e.d. ○ Indraaien uitdraaien machineschroeven, Aangezien bij nieuwe en langdurig niet gebruikte houtschroeven, tapbouten, etc. batterij de chemische aktiviteit is teruggelopen, zal ○ Boren van verschillende metalen de stroomopbrengst bij het eerste en tweede gebruik slechts gering zijn.
Page 38 Nederlands 4. Kontroleer of de accu op de juiste manier aange ○ Als u de toerenschakelaar op „HIGH” (hoog toerental) bracht is zet, terwijl de koppelingsinstelling op „17” of „22” 5. Veranderen van de draaisnelheid staat, kan het gebeuren dat de koppeling doorslipt en Gebruik de toerenschakelaar om de draaisnelheid te dat de motor vast komt te staan.
Page 39 LET OP daar het aandraaikoppel te groot is. Gebruik de boor Reparatie, modiﬁ catie en inspectie van Hitachi met het lage toerental ingeschakeld (LOW). elektrisch gereedschap dient te worden uitgevoerd OPMERKING door een erkend Hitachi Service-centrum.
Page 40 Nederlands GARANTIE De garantie op het elektrisch gereedschap van Hitachi is in overeenstemming met de wettelijke/landspeciﬁ eke richtlijnen. Deze garantie dekt geen defecten of schade als gevolg van foutief gebruik, misbruik of normale slijtage. In geval van klachten verzoeken wij u het elektrisch...
Page 41 Español (Traducción de las instrucciones originales) 3) Seguridad personal ADVERTENCIAS DE SEGURIDAD GENERAL DE a) Esté atento, preste atención a lo que hace y LA HERRAMIENTA ELÉCTRICA utilice el sentido común cuando utilice una herramienta eléctrica. ADVERTENCIA No utilice una herramienta eléctrica cuando Lea todas las instrucciones y advertencias de esté...
Page 42 Español d) Guarde las herramientas eléctricas que no RECAUCIONES PARA EL TALADRO se utilicen para que no las cojan los niños ATORNILLADÓR A BATERÍA y no permita que utilicen las herramientas eléctricas personas no familiarizadas con las 1. Siempre cargar la batería a una temperatura mismas o con estas instrucciones.
Page 43 Español ○ No almacene una batería sin utilizar en un lugar PRECAUCIÓN expuesto a virutas y polvo. 1. Si el líquido de fuga de la batería entra en contacto ○ Antes de almacenar una batería, retire las virutas y el con los ojos, no se los frote y lávelos bien con agua polvo que se haya adherido y no la almacene junto a limpia como, por ejemplo, agua del grifo y póngase en...
Page 44 Español APLICACIÓN Descarga eléctrica en caso de baterías nuevas, etc. Como la substancia química interna de las baterías ○ Atornillamiento desatornillamiento tornillos nuevas o las que no se hayan utilizado durante mucho para metales, tornillos para madera, tornillos que no tiempo no está...
Page 45 Español 3. Mecanismo de bloqueo del husillo ○ Cuando ponga el mando de cambio en “HIGH” (alta Cuando el interruptor principal está apagado, la broca velocidad) y la posición del dial del embrague sea “17” está ﬁ jada en su lugar y la herramienta puede utilizarse o “22”, puede suceder que el embrague no entre en como destornillador manual.
Page 46 Hitachi deben ser realizadas (menos de 0 grados centígrados) puede resultar por un Centro de Servicio Autorizado de Hitachi. a veces en la reducción del par de apriete y el Esta lista de repuestos será de utilidad si es rendimiento del trabajo.
Page 47 ﬁ nal de estas instrucciones de uso, al Centro de Servicio Autorizado de Hitachi. NOTA Debido al programa continuo de investigación y desarrollo de HITACHI estas especiﬁ caciones están sujetas a cambio sin previo aviso. Información sobre el ruido propagado por el aire y vibración Los valores medidos se determinaron de acuerdo con EN60745 declararon de conformidad con ISO 4871.
Page 48 Português (Tradução das instruções originais) Não utilize uma ferramenta eléctrica quando AVISOS GERAIS DE SEGURANÇA PARA A estiver cansado ou sob a inﬂ uência de drogas, FERRAMENTA ELÉCTRICA álcool ou medicamentos. Um momento de desatenção enquanto trabalha AVISO com ferramentas eléctricas pode resultar em Leia todas as instruções e avisos de segurança ferimentos pessoais graves.
Page 49 Português Se daniﬁ cada, mande reparar a ferramenta 2. Quando terminar um recarregamento, libere o antes de utilizar. recarregador por cerca de 15 minutos antes da Muitos acidentes são causados por ferramentas próxima recarga da bateria. com má manutenção. Não recarregue mais duas...
Page 50 Português 2. Não perfure a bateria com objectos aﬁ ados como CUIDADO pregos, não lhe bata com um martelo, e não pise, 1. Se o líquido vertido pela bateria entrar nos seus olhos, arremesse, nem submeta a bateria a impactos físicos não os esfregue e lave-os bem com água fresca e severos.
Page 51 Português APLICAÇÕES Quanto à descarga elétrica no caso de novas baterias, etc. ○ Aparafusar e retirar parafusos de metal, parafusos de Como a substância química interna das novas baterias madeira, parafusos de rosca, etc. e daquelas que não foram usadas por um prolongado ○...
Page 52 Português 3. Mecanismo de bloqueio automático do veio ○ Se o motor travar, desligue-o imediatamente. Se o Quando o interruptor principal estiver desligado, motor estiver travado por algum tempo, ele ou a bateria a broca está bloqueada e a ferramenta pode ser podem queimar.
Page 53 Esta lista de peças pode ser útil se apresentada com resultar num torque de aperto fraco e numa reduzida a ferramenta na Oﬁ cina Autorizada da Hitachi ao quantidade de trabalho. No entanto, este é um solicitar conserto ou manutenção.
Page 54 Português GARANTIA Garantimos que a Hitachi Power Tools obedece às respectivas normas especíﬁ cas estatutárias/de país. Esta garantia não cobre avarias ou danos derivados de má utilização, abuso ou desgaste normal. Em caso de queixa, envie a Ferramenta, não desmontada, juntamente com o CERTIFICADO DE GARANTIA que se encontra no fundo destas instruções de utilização, para um Centro de...
Page 57 English Nederlands GUARANTEE CERTIFICATE GARANTIEBEWIJS 1 Model No. 1 Modelnummer 2 Serial No. 2 Serienummer 3 Date of Purchase 3 Datum van aankoop 4 Customer Name and Address 4 Naam en adres van de gebruiker 5 Dealer Name and Address 5 Naam en adres van de handelaar (Please stamp dealer name and address) (Stempel a.u.b.
Page 59 Precedent Drive, Rooksley, Milton Keynes, MK 13, 8PJ, United Kingdom Tel: +44 1908 660663 Fax: +44 1908 606642 URL: http://www.hitachi-powertools.co.uk Hitachi Power Tools France S. A. S. Prac del’ Eglantier 22, rue des Crerisiers Lisses, C. E. 1541, 91015 EVRY CEDEX, France Tel: +33 1 69474949 Fax: +33 1 60861416 URL: http://www.hitachi-powertools.fr...
Page 60 2006/42/EG entspricht. 2006/95/CE y 2006/42/CE. Der Manager für europäische Standards bei der Hitachi Koki El Jefe de Normas Europeas de Hitachi Koki Europe Ltd. está Europe Ltd. ist zum Verfassen der technischen Datei befugt. autorizado para recopilar archivos técnicos. Diese Erklärung gilt für Produkte, die die CE-Markierung tragen.
