Programmation de l'appareil à l'aide du logiciel SebaDataView-3
6.2.1.1
Procédure
Valeurs négatives

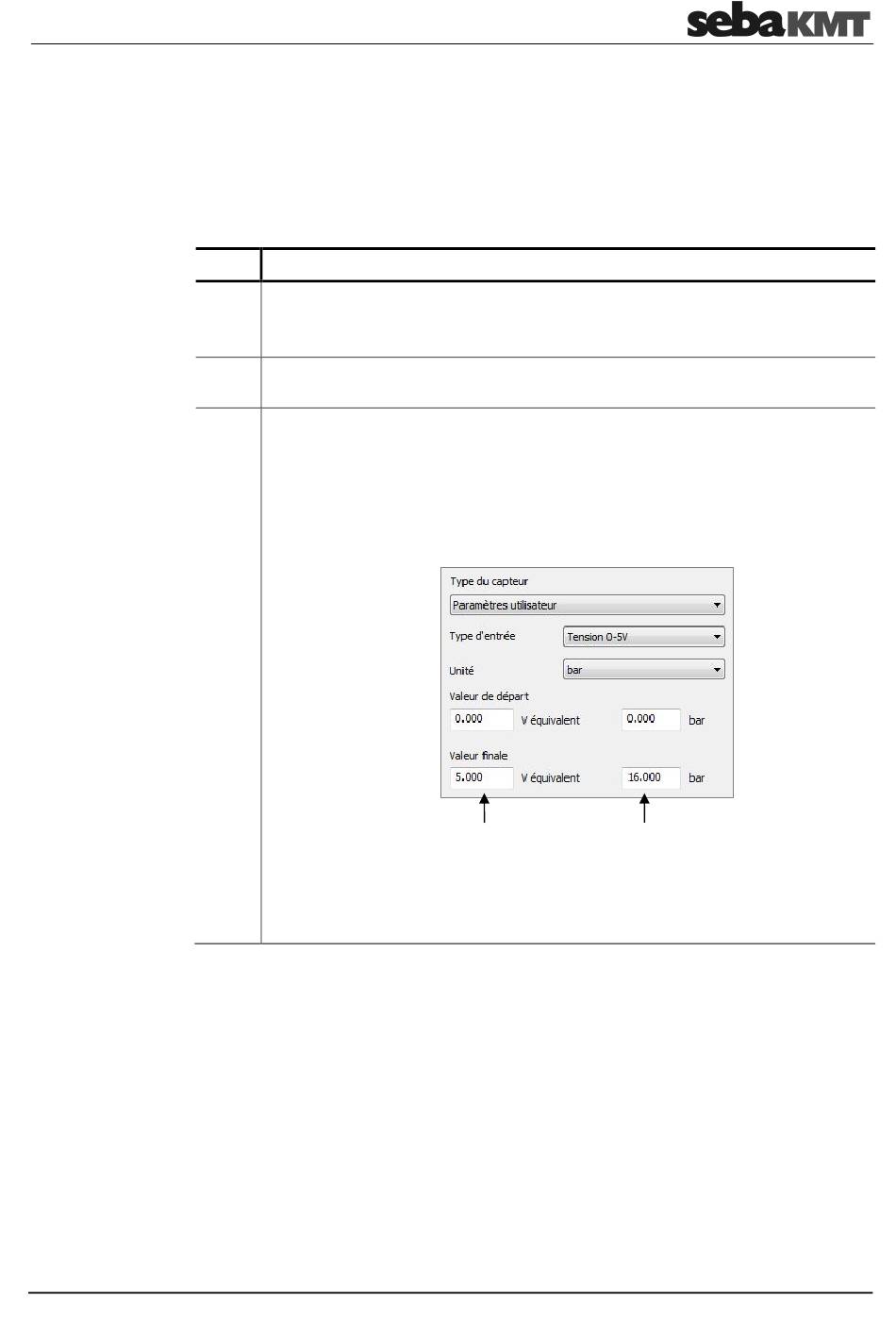

Configuration d'un capteur « spécifique à l'utilisateur »
Lors de l'utilisation d'un capteur ne figurant pas dans la liste des capteurs, les
paramètres de transmission du capteur doivent être appris manuellement à l'appareil
SebaFlow (type de plage de valeurs du signal d'entrée électrique et unité de mesure
ainsi que plage de valeurs des donnés de mesure émises).
Procédez comme suit :
Étape Description
1
Entrez le type de signal d'entrée au niveau de l'appareil.
Pour cela, ouvrez la liste déroulante Type d'entrée et sélectionnez le type de
signal correspondant (tension 0-5 V).
2
Ouvrez la liste déroulante Unité et sélectionnez l'unité de mesure dans laquelle
les valeurs de mesure enregistrées doivent être émises (bar, par exemple).
3
Selon le type d'entrée ou l'unité sélectionnée, des champs de saisie
supplémentaires sont visibles.
Attribuez la plus petite valeur de sortie possible à la valeur d'entrée la plus
petite possible (à l'écran dans « Valeur de départ »).
Attribuez la plus grande valeur de sortie possible à la valeur d'entrée la plus
grande possible (à l'écran dans « Valeur finale »).
(valeur de transmission du capteur)
Pour tous les détails concernant les paramètres de transmission et les plages
de mesure correspondantes, consultez le manuel du capteur.
Il est également possible de définir des valeurs de sortie avec un signe négatif.
Exemple (capteur de température) :
Pour les capteurs de débit, le signe de la valeur de sortie indique le sens d'écoulement
du fluide.
signe positif = écoulement vers l'avant
•
signe négatif = écoulement vers l'arrière
•
Exemple :
4 mA correspond à -5 l/s (signifie 5 l/s avec écoulement vers l'arrière)
20 mA correspond à 5 l/s (signifie 5 l/s avec écoulement vers l'avant)
Valeur d'entrée
Valeur de sortie
(valeur de mesure affichée)
0,0 V correspond à -20 °C
5,0 V correspond à 50 °C
45
