Utilisation du capteur de champs électromagnétiques
Le capteur à 3 canaux est situé sur la partie supérieure du mètre. Les trois tensions générées par
le capteur sont renvoyées au mètre. Dans un champ distant, un capteur de champs
électromagnétiques est préférable en raison de sa plus grande bande passante. Les gammes de
fréquences du capteur de champs électromagnétiques se situent entre 50 MHz et 3,5 GHz (la
précision de calibrage ne prend en charge que les mesures dans les gammes 900 MHz, 1 800
MHz et 2,7 GHz, les autres mesures effectuées dans la gamme 50 MHz à 3,5 GHz, sont à titre
indicatif uniquement).
Le mètre est un petit instrument portable pouvant mesurer le champ électrique de l'atmosphère
environnante du capteur. La mesure du champ est prise en déplaçant l'antenne du capteur dans
l'environnement de mesure de votre choix.
Une mesure directe large bande est obtenue pour le champ auquel le capteur de mesure est
soumis. Pour trouver la valeur d'un champ émis par une source d'interférences, pointez
simplement l'antenne dessus, puis rapprochez-vous autant que possible (la valeur du champ est
inversement proportionnelle à la distance capteur/source d'émissions). L'utilisateur doit prendre
garde à ne pas se trouver entre la source de perturbation et la zone à contrôler. Le corps humain
agit comme un bouclier face aux champs électromagnétiques. Le capteur de champs
électromagnétiques est isotopique; il ne requiert aucune manipulation spéciale. Celui-ci mesure
le champ selon 3 axes sans avoir besoin de positionner l'antenne sous 3 plans. Pointez-le
simplement vers la cible pour prendre une mesure.
Remarques explicatives
Unités de mesure
Le mètre mesure le composant électrique du champ; les unités par défaut sont celles d'une
puissance de champ électrique (mV/m, V/m). Le mètre convertit les valeurs vers d'autres unités
de mesure, c.-à-d. les unités de puissance de champ magnétique correspondantes (μA/m, mA/m)
et les unités de densité de puissance (μW/m
standard de champ éloigné standard pour les radiations électromagnétiques.
La conversion est impossible pou les mesures de champ proche, car il n'existe aucune
relation valide entre la puissance d'un champ magnétique et électrique dans cette situation.
Utilisez toujours les unités par défaut du détecteur lors d'une prise de mesures en champ
proche.

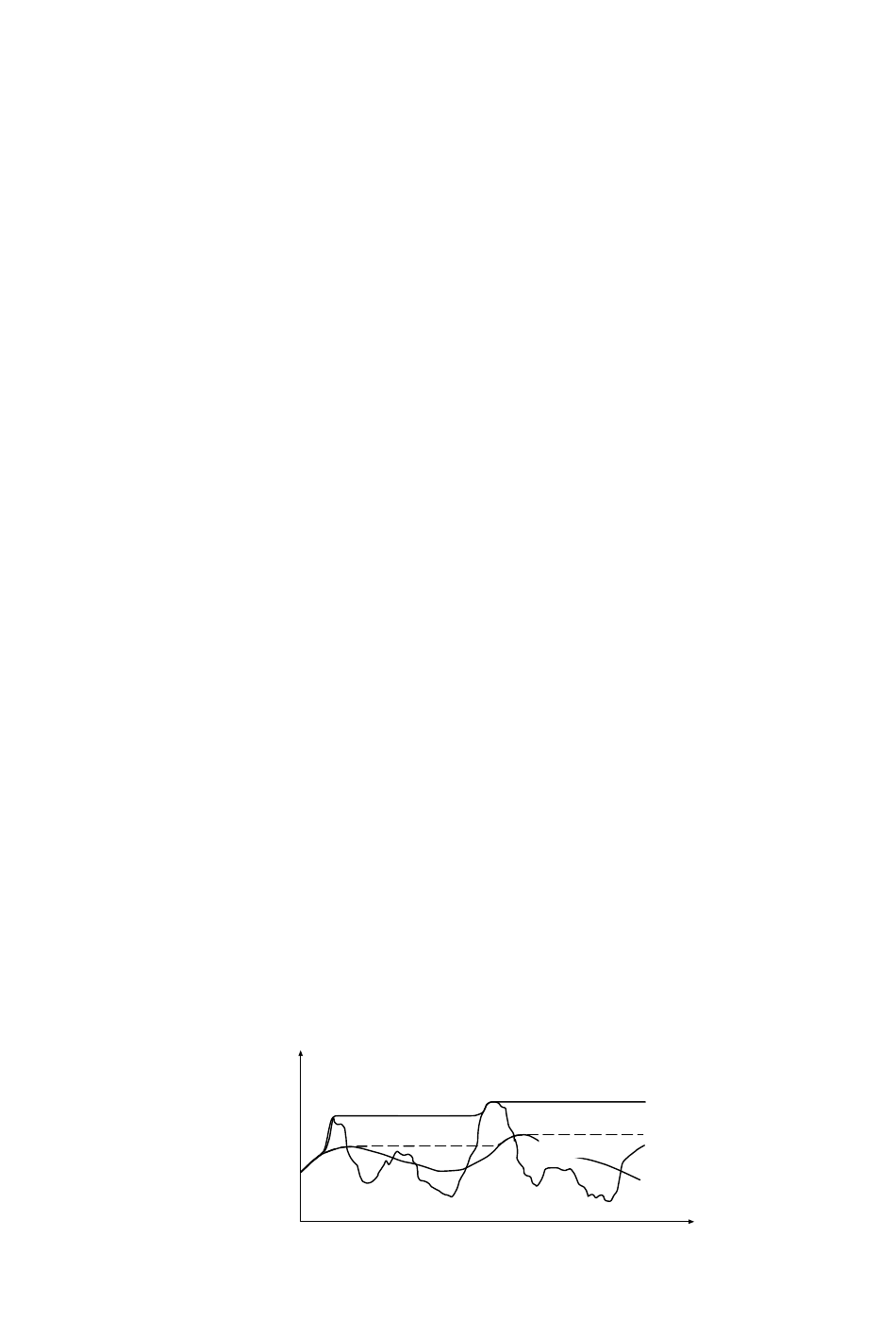

Modes de résultat
L'écran graphique affiche toujours un axe (X, Y ou Z) de la valeur de gamme dynamique
mesurée instantanément. L'écran numérique affiche la mesure selon un des quatre modes
au choix :
• Instantanée : L'écran affiche la dernière valeur mesurée par le capteur, aucun indicateur
n'est affiché. (Valeur RMS)
• Instantanée maximale (MAX) : L'écran numérique affiche la valeur mesurée
instantanément la plus élevée, l'indicateur "MAX" s'affiche. (Valeur PEAK)
• Moyenne (AVG) : L'écran numérique affiche la moyenne des valeurs mesurées, l'indicateur
"AVG" s'affiche. (Valeur RMS)
• Moyenne maximale (MAX AVG) : L'écran numérique affiche la valeur de moyenne
mesurée la plus élevée, l'indicateur "MAX AVG" s'affiche. (Valeur PEAK)
Puissance du champ
Field strength
2
, mW/m
2
ou μW/cm
Max. Hold
Moyenne max.
Max. Average
Average
Moyenne
7
2
) en utilisant la formule
Actual
Réelle
t
480836-fr-FR_V5.4 3/15
