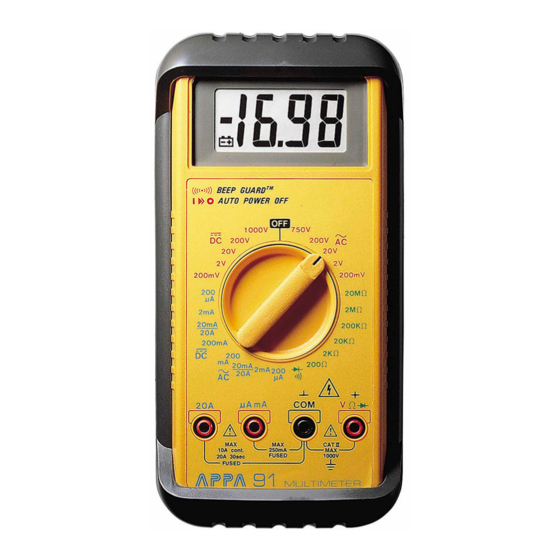

MULTIMÈTRE NUMÉRIQUE MANUEL D'UTILISATION APPA 91...
Page 2
AVERTISSEMENT CES INSTRUCTIONS D'ENTRETIEN SONT DESTINÉES À DU PERSONNEL QUALIFIÉ SEULEMENT. POUR ÉVITER DES CHOCS ÉLECTRIQUES, NE PAS EFFECTUER D'ENTRETIEN AUTRE QUE CELUI INDIQUÉ DANS LES INSTRUCTIONS D'UTILISATION, À MOINS D'ÊTRE QUALIFIÉ POUR LE FAIRE. Cycle de service pour la mesure de 20 A : ON 30 secondes, OFF 3 minutes.
Page 3
INTRODUCTION 1-1 Déballage et inspection L’emballage du multimètre numérique à pince doit contenir les éléments suivants : 1. MULTIMÈTRE NUMÉRIQUE. 2. Cordons de mesure (1x noir, 1x rouge) 3. Manuel d'instructions 4. Etui de protection 1-2 Sécurité du multimètre Termes figurant sur l'équipement ATTENTION —...
Page 4
Symboles utilisés dans ce manuel Ce symbole indique où se trouvent des avertissements ou autres renseignements dans le manuel. Fusible Pile 1-3 Panneau frontal Consulter la figure 1 et suivre les étapes numérotées suivantes pour se familiariser avec les commandes et les connecteurs du panneau frontal de l'instrument.
Page 6
Spécifications 2-1 Spécifications générales Affichage : Afficheur LCD à 3 1/2 chiffres, avec une valeur maximale affichée de 1999 points. Indication de polarité : Automatique, positive implicite et négative indiquée. Réglage du zéro : Automatique. Indication hors plage : "1" ou "-1" Indication de pile faible : "...
Page 7
Dimensions (l x H x P) : 84 mm x 175 mm x 31 mm, sans étui 95 mm x 192 mm x 50 mm, avec étui Poids (avec piles) : 340 g, sans étui 550 g, avec étui Accessoires : Étui de protection, piles (installées) et manuel d'utilisation 2-2 Conditions environnementales : Utilisation à...
Page 8
2-3 Spécifications électriques Précision ± (% de l'affichage + nombre de chiffres) à 23°C ± 5°C et moins de 75 % RH (1) Tension continue Protection Plage Résolution Précision contre les surtension 200 mV 100 µV DC 500 V / AC 350 V 1 mV ±...
Page 9
(2) Tension alternative Protection Plage Résolution Précision contre les surtension 200 mV 100 µV DC 500 V / AC 350 V 1 mV ± (1.25% de 20 V 10 mV DC 1200 l'affichage + 4 V AC 850 chiffres) 40Hz ~ 200 V 100 mV 500Hz...
Page 12
(5) Résistance Courant Tension à Plage Résolution Précision de test circuit ouvert max. max. 200 Ω 0.1 Ω ± (0.75% de 2.5 mA l'affichage + 4 chiffres) 2 KΩ 1 Ω 200 µA 20 KΩ 10 Ω 40 µA ± (0.75% de l'affichage + 200 KΩ...
Page 13
(6) Test de diodes Courant Tension à Plage Résolution Précision de test circuit ouvert max. max. 1 mV ± (1.5% de l'affichage + 1 chiffre) * Protection de surcharge : 500V DC/AC max. Description de la continuité instantanée : Le ronfleur retentit si la résistance mesurée est inférieure à 50 Ω. (7) Extinction automatique : Le multimètre s'éteint automatiquement après environ 30 minutes quand la position du commutateur rotatif n'a pas été...
Page 14
UTILISATION Cet appareil a été conçu et testé selon IEC 1010, Exigences relatives à la sécurité des appareils de mesure électronique. Il ne présente aucun risque à la livraison. Le mode d’emploi donne des informations et avertissements dont l’utilisateur doit tenir compte pour utiliser l’instrument sans risques et le garder en bon état. 3-1 Préparation et avertissement avant la mesure 1.
Page 15
3-2 Mesurer la tension 1. Régler le commutateur rotatif sur la position souhaitée. 2. Connecter le cordon de mesure noir à la borne "COM" et le cordon de mesure rouge à la borne d'entrée " ". 3. Connecter les cordons de mesure aux points de mesure et lire la valeur affichée. 3-3 Mesurer le courant 1.
Page 16
3-4 Mesurer la résistance 1. Régler le commutateur rotatif sur la position souhaitée. 2. Connecter le cordon de mesure noir à la borne "COM" et le cordon de mesure rouge à la borne d'entrée " ". 3. Connecter les cordons de mesure aux points de mesure et lire la valeur affichée. 3-5 Test de diodes 1.
Page 17
3-6 Test de continuité sonore 1. Régler le sélecteur rotatif sur la position " ". 2. Connecter le cordon de mesure noir à la borne "COM" et le cordon de mesure rouge à la borne " ". 3. Connecter les cordons de mesure au circuit à mesurer. 4.
Page 18
4-2 INSTALLER OU REMPLACER LES PILES L’instrument est alimenté par une pile de 9 V. Consulter la figure 2A et suivre la procédure suivante pour remplacer la pile : 1. Débrancher les cordons de mesure et éteindre l’instrument. Retirer les cordons de mesure des bornes frontales. 2.
Page 19
4-3 REMPLACER LE FUSIBLE Consulter la figure 2B et utiliser la procédure suivante pour examiner ou pour remplacer le fusible du multimètre : 1. Effectuer les étapes 1 à 3 de la procédure de remplacement de pile. 2. Relever la carte de circuits du haut du boîtier. Ne pas enlever les vis de la carte de circuits. 3.
Page 20
Remplacer les piles Bas du boîtier Fusibl Pile 9 V Haut du boîtier Connecteur de pile Fusibl Figure 2A Figure 2B...
Page 21
COMMENT UTILISER LE PORTE-SONDE Fixer une sonde sur l'étui pour Enrouler les fils autour de l'étui utiliser le multimètre d'une pour ranger les sondes de seule main. mesure.
Page 22
COMMENT UTILISER LE SUPPORT INCLINABLE ET L'ETUI Faire pivoter le support pour faciliter la lecture du multimètre. Faire pivoter le support supérieur vers l'extérieur pour l'accrocher sur une porte.
Page 23
COMMENT UTILISER LE SUPPORT INCLINABLE ET L'ETUI Multimètre dans l'étui, face vers le bas. Accrocher à un clou à l'établi...
