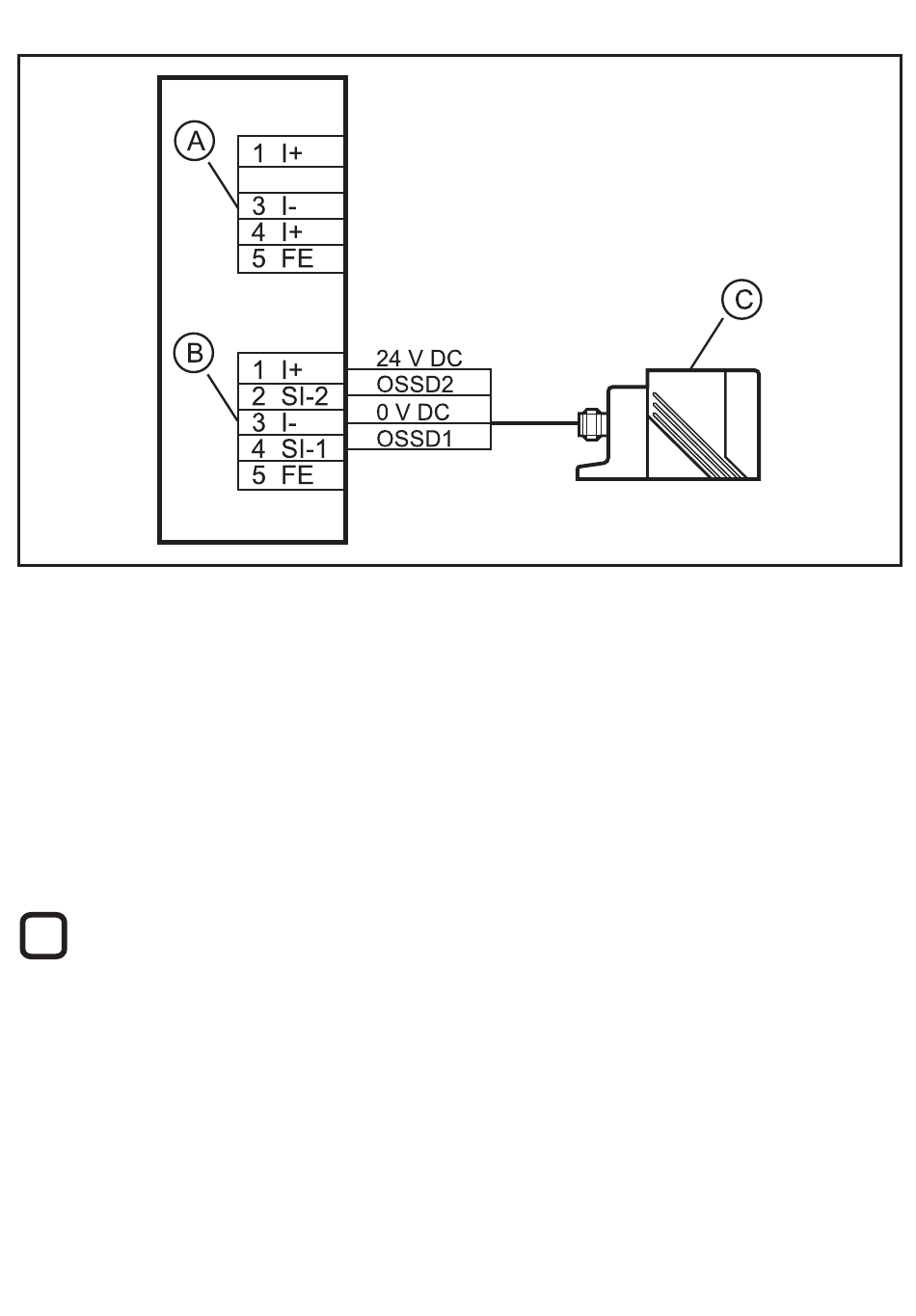

Raccordement d'un détecteur de sécurité inductif à AC507S
AC507S
A : prise 3; B: prise 1; C : détecteur de sécurité inductif, par ex� GM701S
9.1 Contacts électroniques
Les entrées de sécurité correspondent à des entrées TOR du type 2 de la norme
EN 61131-2�
Des contacts de commutation électroniques sont raccordés à la prise SI-1/2�
L'appareil supporte le raccordement de capteurs électroniques de sécurité avec 2
sorties OSSD� La durée des impulsions de déclenchement de test des détecteurs
électroniques ne doit pas dépasser 1 ms au maximum�
Une séparation sûre doit être assurée entre la LED externe et le contact
i
normalement fermé� Dans le logiciel de configuration pour le moniteur de
sécurité, les blocs de contrôle de type deux contacts liés, dépendant à
deux voies et dépendant à deux voies avec filtrage peuvent être utilisés�
Aucune des broches de raccordement ne doit être raccordée à un potentiel
externe parce qu'elles sont reliées au câble AS-i�
Attention : le câblage influence le niveau de performance PL ou le niveau
d'intégrité de sécurité SILCL�
Les exigences pour le niveau de performance d selon EN ISO 13849-1 sont
respectées� Le niveau de performance e selon EN ISO 13849-1 peut être atteint si
16
2 I-
