12 Modbus

12.1 Communication ModBus

Le régulateur inclue un protocole de communication esclave Modbus
RS485 RTU.

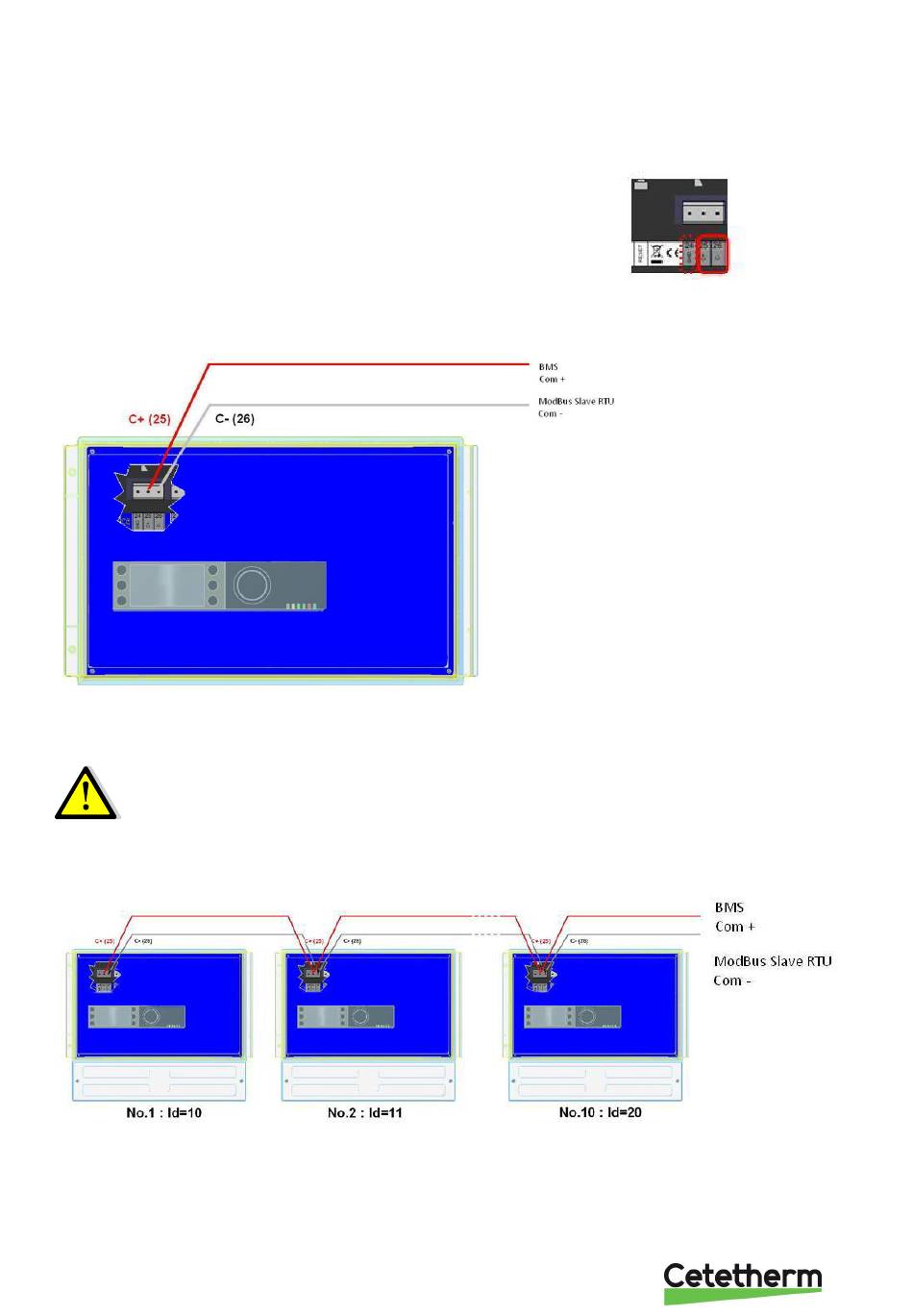

La connexion entre le système de gestion d'immeuble (SGI) et le Micro
3000 nécessite deux câbles libellés sur C+ et C- directement sur le
régulateur, respectivement étiquetés 25 et 26 sur les bornes C BUS.
L'utilisation de câbles blindés n'est pas obligatoire mais peut être réalisée
avec la borne 24. Pour ce faire, il est nécessaire de dévisser le panneau
avant.
Image 21
12.2 Raccordement de plusieurs régulateurs Micro 3000
Règles à respecter
Longueur maximum entre le SGI et le boîtier de contrôle le plus éloigné : 500 mètres.
La continuité de la connexion (C+ et C-) doit être effectuée directement sur la borne
BUS C du contrôleur, sans utiliser de boîtiers de dérivation. Il y a donc deux câbles
par borne, sauf pour le boîtier de contrôle le plus éloigné.
Image 22
Image 20
