3.4 Installation des appareils AquaFirst Indirect (semi-instantanés)
Le débit de bouclage PR doit être inférieur de 60 % du débit de charge PC.
Protéger le ballon de stockage en installant une soupape de sécurité supplémentaire. Sa pression de tarage
doit correspondre à la pression de service maximale du réservoir. Elle peut être différente de la pression de la
soupape de sécurité du préparateur d'eau chaude sanitaire. La soupape de sécurité protège le ballon de
stockage mais pas le préparateur.
Les pompes de charge secondaires ont une limitation en ce qui concerne la qualité d'eau de pH 6 à 9 et
TH<25° Français (25°TH).

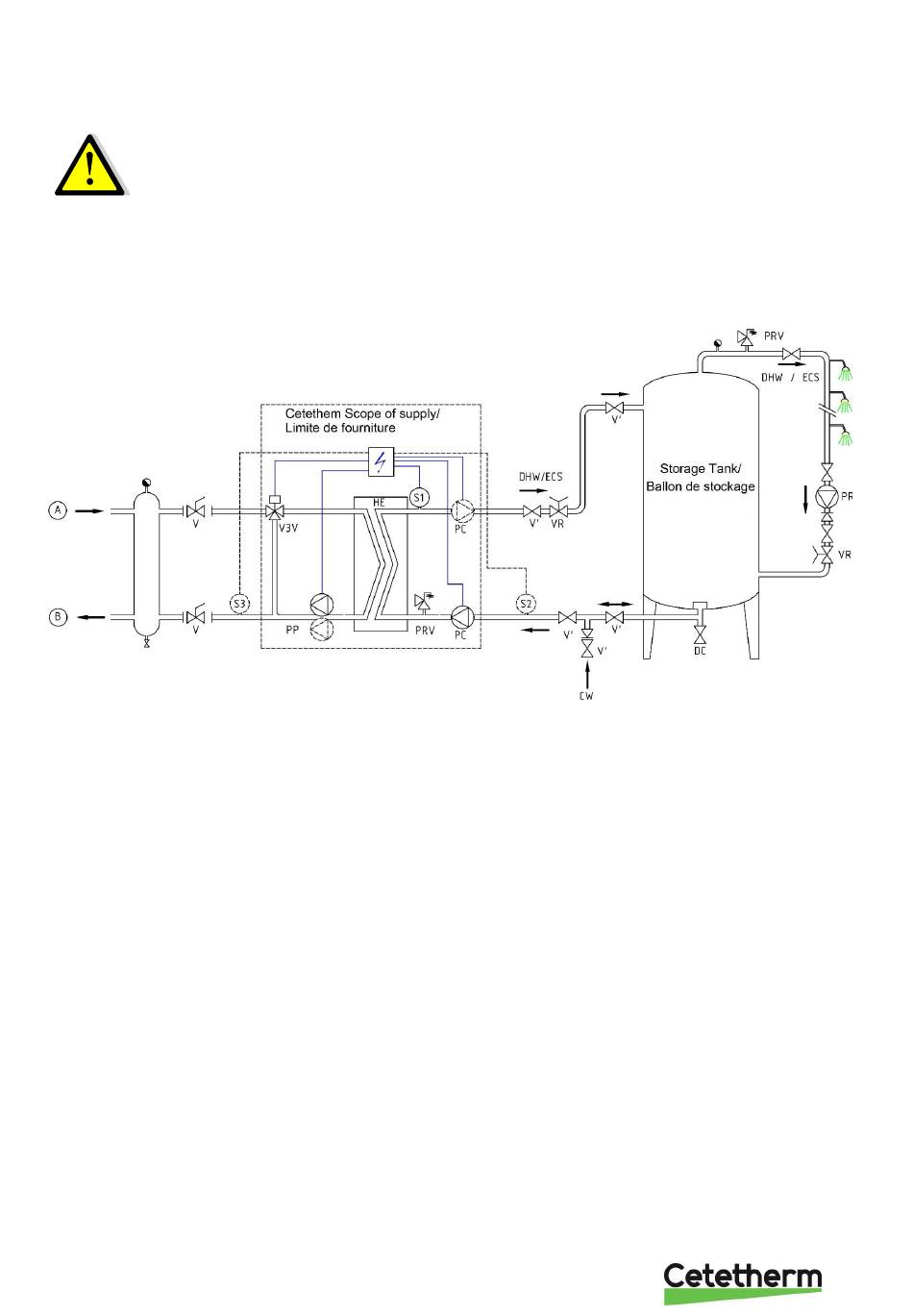

Image 11
RÉP. DÉSIGNATION
A Entrée primaire
B Sortie primaire
VR Vanne de réglage
EF Entrée d'eau froide
V3V Vanne de régulation à 3 voies avec actionneur
PRV Soupape de sécurité
RÉP. DÉSIGNATION
EC Échangeur thermique à plaques
PP Pompe primaire (simple/double)
PC Pompe de charge (1 ou 2)
PR Pompe de recyclage (de l'installation)
V Vanne d'isolement
S1 Sonde de température ECS (principale)
