posto all'interno del gruppo di raffreddamento( optional ).
H – Porta fusibile.
I – Presa.
Presa a cui va collegato il cavo rete del gruppo di raffreda-
mento ( optional ).
L – Interruttore ON/OFF.
M – Cavo di alimentazione.
N – Tubo gas.
O – Supporto bombola.
P – Cinghie supporto bombola.
Q – - Presa (-):
In saldatura MMA vi si collega la pinza porta elettrodo.
3.1 GRUPPO DI
(optional).
Questo gruppo di raffreddamento è stato progettato per
raffreddare le torce utilizzate per la saldatura MIG/MAG.
Deve essere utilizzato esclusivamente con questo genera-
tore.

3.2 DESCRIZIONE DELLE PROTEZIONI.

3.2.1 PROTEZIONE PRESSIONE LIQUIDO REFRIGERANTE.

Questa protezione è realizzata mediante un pressostato,
inserito nel circuito di mandata del liquido, che comanda
un microinterruttore. La pressione insufficente è segnalata,
con la sigla H2O lampeggiante, dal display AM.
3.2.2 F (T 2A/250V-Ø 5
USIBILE
Questo fusibile è stato inserito a protezione della moto-
RAFFREDDAMENTO
20).
X
Stronger, with Castolin Eutectic
G
N
L
M
H
I

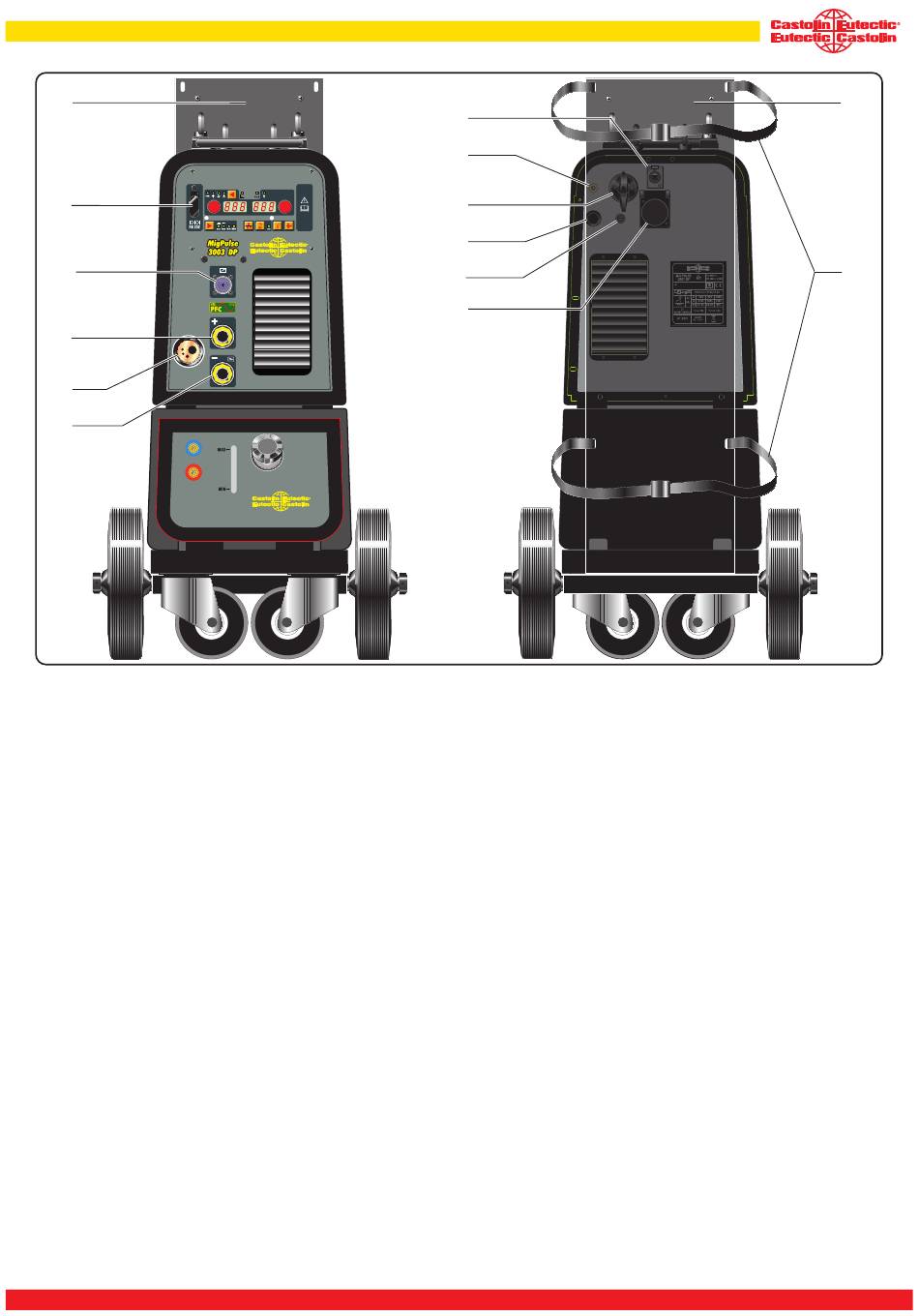

Fig. 1
pompa ed è collocato sul pannello posteriore della saldatrice
punto H.

3.2.3 POSIZIONAMENTO SU PIANI INCLINATI.

Dato che questa saldatrice è predisposta di ruote senza
freno, assicurarsi di non posizionare la macchina su super-
fici inclinate, per evitare il ribaltamento o il movimento in-
controllato della stessa.

4 DESCRIZIONE DEL PANNELLO

Tasto di selezione AE.
Ad ogni breve pressione seleziona la grandezza regolabile
tramite la manopola AI. Le grandezze selezionabili sono vi-
sualizzate dai LED AA/AB/AC/AD.
LED AA PRG.
Indica che il display AL visualizza il numero di programma
impostato.
LED AB Spessore.
Il display AL visualizza lo spessore consigliato in base alla cor-
rente ed alla velocità impostate. Attivo solo nei processi MIG
sinergici.
LED AC Velocità del filo.
Indica che il display AL visualizza la velocità del filo in
saldatura.
LED AD Corrente.
Indica che il display AL visualizza una corrente di saldatura. Du-
rante la saldatura mostra sempre la corrente misurata; a mac-
china ferma, se AG è OFF, mostra la corrente preimpostata.
www.castolin.com www.eutectic.com
O
P
(Fig. 2)
