Guide d'utilisation

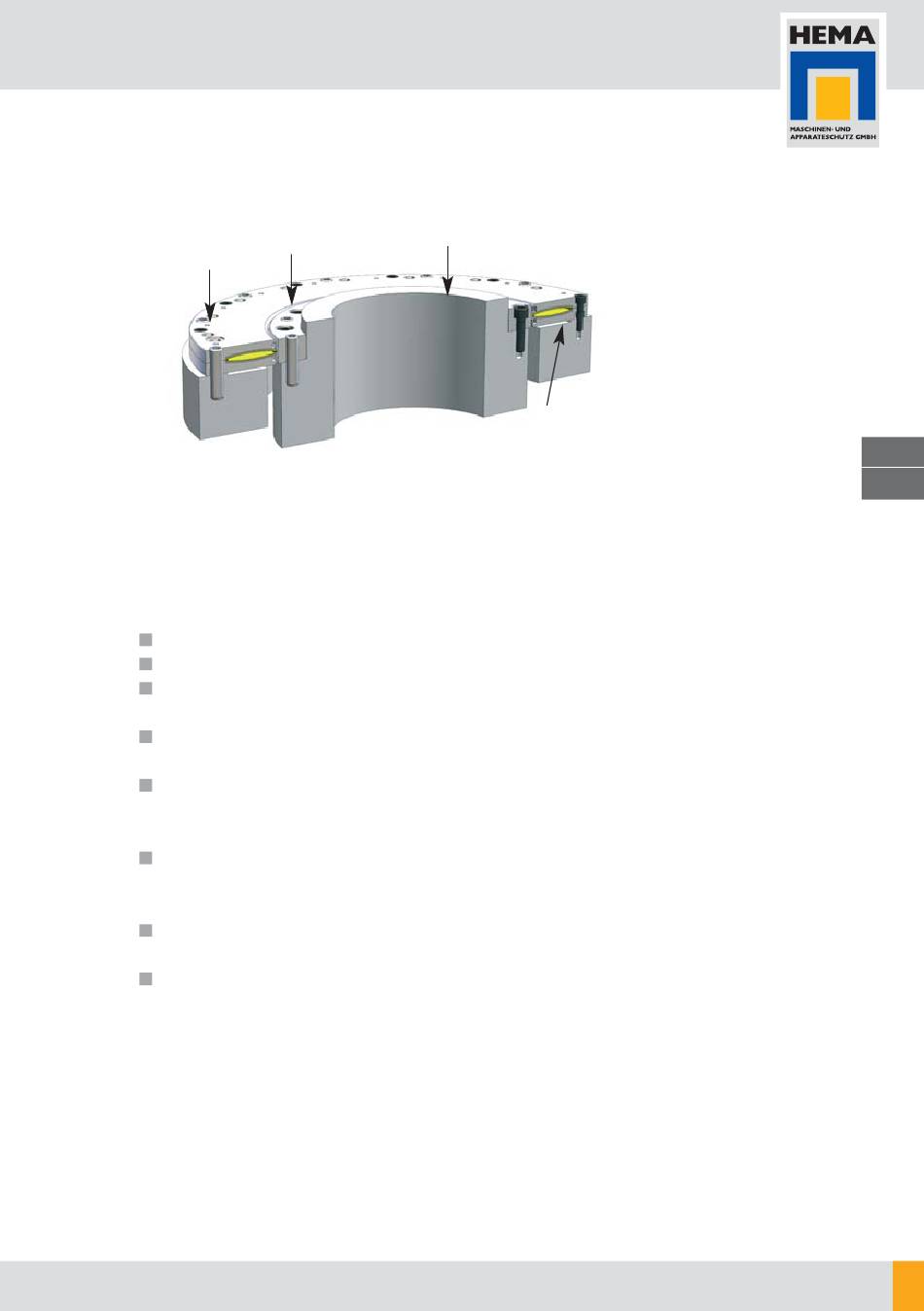

12. Montage
Bride de l'arbre
RotoClamp
Montage bride d'arbre:
L'ajustement au niveau de l'arbre doit être g6. La bride de l'arbre est prémontée sur le côté d'appui
plan, alignée pour la concentricité puis fixée avec le couple maximal possible.
13. Montage RotoClamp Inside Standard
Veiller à ce les surfaces de fixation et de serrage soient propres et planes.
Placer les raccords pneumatiques.
Mettre le RotoClamp Inside standard sous une pression de 4 bars (+0,5/-0,3 bar) ou de 6 bars
(+0,5/-0,3 bar) au niveau du raccord »OPEN« et l'ouvrir, puis l'introduire par l'arbre.
Aligner ensuite le RotoClamp Inside dans la position prévue à cet effet et le visser à un
couple réduit.
Après le montage du RotoClamp Inside, réduire l'air comprimé à 0 bar jusqu'à ce que
le RotoClamp soit centré sur l'arbre. Répéter ce processus selon plusieurs angles de la
partie mobile.
Pour garantir un centrage sûr, une fente radiale de 1 mm est requise au niveau du
diamètre extérieur du RotoClamp Inside. Le diamètre intérieur et extérieur ne sont pas
concentriques.
Pour les RotoClamps Inside Standards, il existe uniquement un seul côté d'appui plan
vis-à-vis du côté gravé.
Après avoir centré le RotoClamp Inside à la position prévue, serrer les vis de fixation
intégralement au couple défini (tableau 1, page 17) en deux ou trois fois en croix.
Arbre
Surface d'appui du RotoClamp:
Diamètre D3 moins 60 mm
FR
9
