RotoClamp Inside
5.

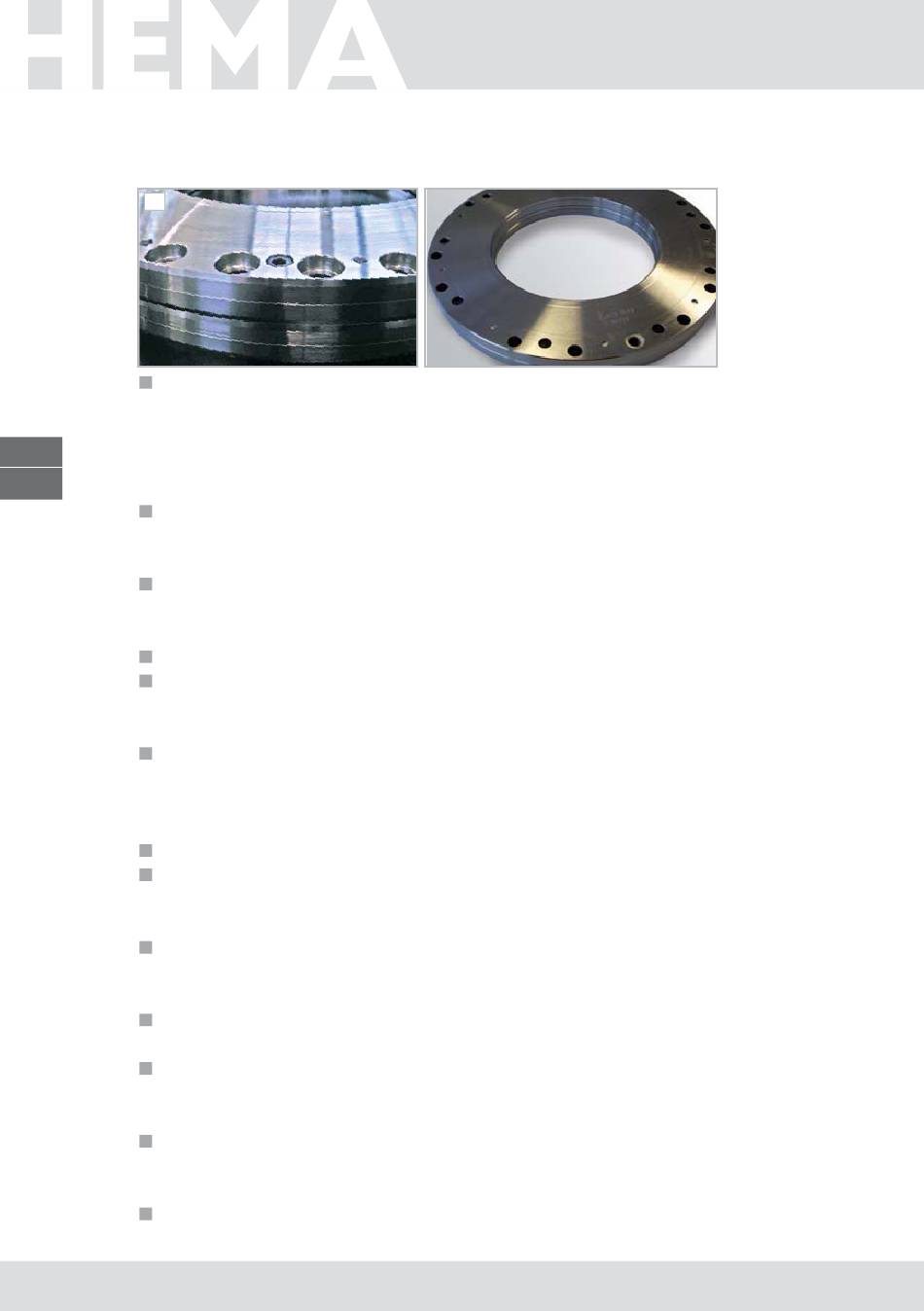

Le montage de variantes tandem (deux RotoClamps) s'effectue de façon analogue dans
le respect des conduites d'air, des couples de serrage et de l'ordre de serrage.
FR
15. Contrôles finaux et informations
16
Vérifier la fente de serrage entre l'arbre et le RotoClamp Inside. Pour connaître la zone
de tolérance définie en fonction de la taille, se reporter aux tableaux ou aux fiches de
données pour les tailles XS, S, N, L et Y.
Si vous n'obtenez pas la fente de serrage requise pour le fonctionnement correct et une
durée de vie accrue du dispositif, démontez le RotoClamp Inside et contrôlez tous les
paramètres d'influence.
En cas de doute, adressez-vous à HEMA.
Veuillez noter que les surfaces antogonistes (appuis) du RotoClamp Inside doivent subir
une rectification plane. De même, le RotoClamp Inside doit avoir subi une rectification
plan sur le côté d'appui plan défini.
Le diamètre intérieur de tous les RotoClamps Inside est rectifié intérieurement à l'état
monté sous pression avec la pression du système définie à l'état ouvert. La précision
de fonctionnement globale est garantie uniquement en référence au côté d'appui plan
défini à l'état ouvert.
Les RotoClamps Inside montés incorrectement ne fonctionnent pas de façon sûre.
Ne jamais monter deux RotoClamps Inside (tandems) l'un sur l'autre sur votre propre
initiative et sans concertation avec HEMA. Les systèmes doivent être adaptés l'un à
l'autre et les surfaces d'appui et de référence doivent être usinées en conséquence.
En cas dispositifs de serrage empilés, veiller aux conduites d'air. Les solutions de dis-
positifs de serrage empilés doivent être livrées prémontés par HEMA. Le côté rectifié
plan et la surface d'appui plane doivent être minutieusement contrôlée.
Veiller à ce que la pression de service soit constante. Des variations de pression (diminu-
tion) pendant le fonctionnement peuvent entraîner la destruction du système.
Après le raccord du système, procéder à environ 500 cycles d'essai afin de tester la
capacité de fonctionnement et les éventuels problèmes dus au transport. Vérifier les
éventuels bruits d'air ou autres anomalies.
Pour l'ajustement optimal des surfaces de contact, un rodage (glissement) de l'ordre de
0,75 degrés (≙ 2.700 secondes d'arc) avec une avance maximale de 0,01
1 /
(≙ 3,6 °
)
/ min
min
dans les conditions définies est possible.
Les connexions métal/caoutchouc sont soumises à une usure physique qui peut entraîner
des fuites au cours de la durée de vie du dispositif.
