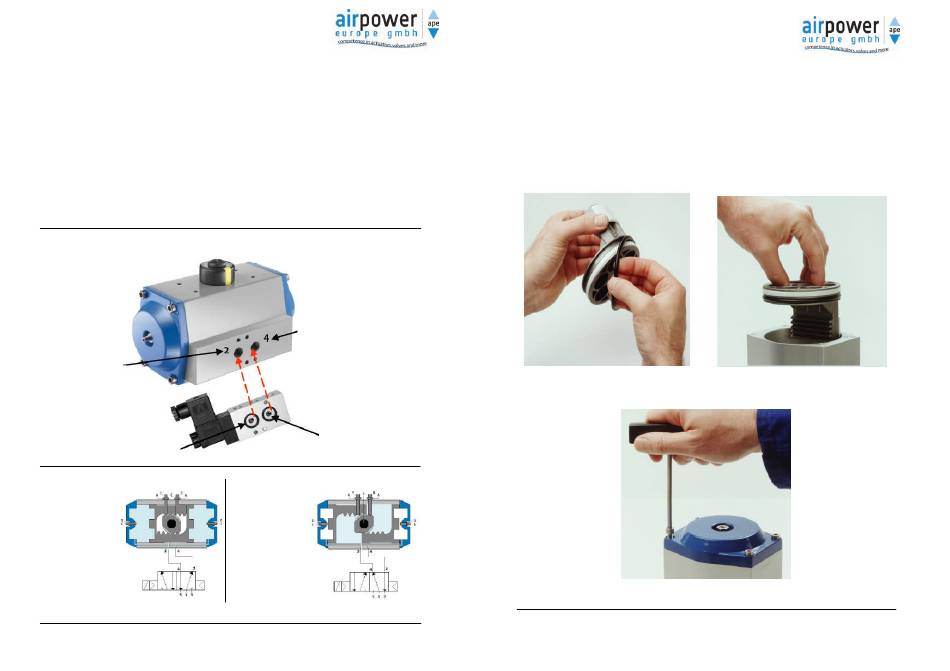

Raccordement pneumatique des vérins pneumatiques rotatifs
Montez les électrovannes directement sur la bride selon NAMUR. Pour cela, reliez les connexions 2
et 4 du vérin aux connexions 4 et 2 de la valve.
Les vérins pneumatiques rotatifs simple-effet sont équipés d´un silencieux (connexion 4 ). Ce
silencieux devra être retiré avant montage d´une valve de contrôle NAMUR.
Si les valves de contrôle doivent être montées séparément dans l´armoire électrique, les conduites
d´air (4 et 2 ) de la valve doivent être reliées aux connexions 2 et 4 du vérin.
Merci de noter que la connexion 2 du vérin pneumatique rotatif est standard pour la direction
d´ouverture et la connexion 4 pour la direction de fermeture
Vérin pneumatique
rotatif
Direction - ouvert:
Connexion 2
Électrovanne
Connexion 4
Schéma des
connexions:
Vérin avec valve
solénoïde dans
position de base
°
0
airpower europe GmbH Maarweg 30 D-53619 Rheinbreitbach T. +49(0)2224/988320 F.
Direction - fermé:
Connexion 4
Connexion 2
Schéma des
connexions:
Vérin avec valve
solénoïde en position de
commutation 90°
Assemblage du piston
Placez les pistons dans le boîtier. Vérifiez que les dents sur chacune des crémaillères sont bien
alignées avec les dents de l´arbre du pignon et que les deux pistons fonctionnent de manière
symétrique. Positionnez les couvercles des vérins pneumatiques rotatifs. Vérifiez que les joints
toriques sont bien positionnés
