Manuels Connexes pour Toshiba BMS-CT2560U-E
Sommaire des Matières pour Toshiba BMS-CT2560U-E

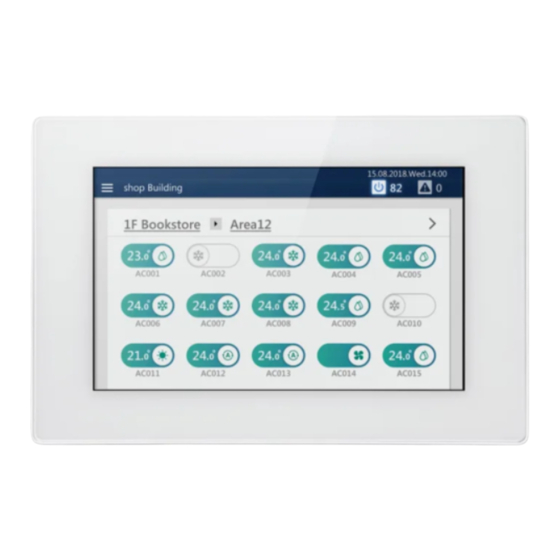

- Page 1 Dispositif de contrôle centralisé (Touch Screen Controller) Manuel d'installation Nom du modèle: BMS-CT2560U-E (BMS-CT1280TU) (BMS-CT2560U-TR) (BMS-CT2560U-UL) • Conservez ce manuel! FRANÇAIS...
-
Page 2: Table Des Matières
Dispositif de contrôle centralisé (Touch Screen Controller) Manuel d'installation •Merci d'avoir acheté ce contrôleur système. •Veuillez lire attentivement ce manuel d'installation avant l'installation et effectuez les opérations uniquement de manière appropriée. Table des matières 1 Précautions de sécurité ..........3 2 Spécifications . -
Page 3: Précautions De Sécurité
Dispositif de contrôle centralisé (Touch Screen Controller) Manuel d'installation Précautions de sécurité • Lisez attentivement la section « Précautions de sécurité » avant l'installation. • Les précautions décrites ci-dessous incluent d'importants points relatifs à la sécurité. Observez-les scrupuleusement. Veillez à comprendre les renseignements suivants (indications et symboles) avant de lire le texte et suivez les instructions. •... - Page 4 Dispositif de contrôle centralisé (Touch Screen Controller) Manuel d'installation MISE EN GARDE • Ne pas installer dans les lieux suivants : Endroits où le gaz combustible peut fuir Endroits soumis à une forte humidité ou à de l'eau Endroits poussiéreux Endroits exposés directement au soleil et endroits soumis à...
-
Page 5: Spécifications
Dispositif de contrôle centralisé (Touch Screen Controller) Manuel d'installation Spécifications Nom du produit Touch Screen Controller Nom du modèle BMS-CT2560U-E, BMS-CT2560U-TR Source d'alimentation 220-240 V CA* 50/60 Hz Courant consommé 1,17 A Jusqu'à 256 unités Unité intérieure (Borne de LINK1 : maximum 128 unités, borne de LINK2 : maximum 128 unités) Unité... - Page 6 Dispositif de contrôle centralisé (Touch Screen Controller) Manuel d'installation Adaptateur secteur 110,0±0,5 1500,0±20,0 31,5 FERRITE AU BESOIN 33,0±0,5 30±5 29,6±0,5 FIL Nº : 1185 +0,15 -0,0 JAUGE : 16AWG (NOIR) Ø12,0±0,5 ÉTIQUETTE SPÉC Ø5,5±0,1 Ø2,5 +0,1 Noms de composants OUTPUT INPUT Bornier pour sortie de...
- Page 7 Dispositif de contrôle centralisé (Touch Screen Controller) Manuel d'installation Avant l'installation Vérifiez que toutes les pièces répertoriées ci-dessous sont incluses dans l'emballage. Articles inclus Nº Nom de composant Quantité Remarques Contrôleur système Adaptateur secteur Manuel du propriétaire Manuel d'installation Vis de fixation Vis de fixation (M4×12) pour fixer l'unité...
-
Page 8: Installation
Dispositif de contrôle centralisé (Touch Screen Controller) Manuel d'installation Installation MISE EN GARDE • Ne câblez pas les lignes de communication ou le câblage d'entrée/sortie à côté du câblage d'alimentation, etc. et ne les logez pas non plus dans la même conduite métallique. Cela pourrait provoquer une défaillance. •... -
Page 9: Lors De L'installation Par L'arrière
Dispositif de contrôle centralisé (Touch Screen Controller) Manuel d'installation 3-1-2. Lors de l'installation par l'arrière Boîtier de l'unité principale Panneau Dimensions des trous de fixation murale etc. du contrôleur système Dimensions des trous à percer dans le mur 190,4 4-Ø4,5 trou rond Écrou 4-M3 * Bien que le panneau et le boîtier de l'unité... -
Page 10: Fixation De L'adaptateur Secteur
Dispositif de contrôle centralisé (Touch Screen Controller) Manuel d'installation 3-2. Fixation de l'adaptateur secteur L'adaptateur secteur peut être installé sur une surface plane ou sur un mur. Ne l'installez pas dans un autre sens. Fixez à l'aide de la bande d'attache fixée et du ruban adhésif double face. Installation non autorisée Installation autorisée * Installez de manière à... -
Page 11: Connexions D'alimentation, De Signal Et De Mise À La Terre
Dispositif de contrôle centralisé (Touch Screen Controller) Manuel d'installation 3-3. Connexions d'alimentation, de signal et de mise à la terre Connectez les lignes d'alimentation, de signal et de mise à la terre aux borniers spécifiés. CARACTÉRISTIQUES REQUISES Fixez les bornes à sertir rondes sur tous les câblages LINK 1, LINK 2 et RS-485 et serrez fermement les vis. Après avoir serré, vérifiez que le câblage ne peut pas s'échapper. - Page 12 Dispositif de contrôle centralisé (Touch Screen Controller) Manuel d'installation Longueur à dégarnir pour le câblage de Longueur de dénudage du câble RS-485 Longueur de dénudage du câble E/S commande centralisé numérique Fixez une borne à cosse ronde sur chaque fil de la ligne Desserrez les vis à...
- Page 13 Dispositif de contrôle centralisé (Touch Screen Controller) Manuel d'installation Conception du câblage de contrôle Nom du modèle et méthode de communication Le modèle TU2C-LINK (Série U) peut être utilisé avec les modèles antérieurs (autres que la Série U). Pour plus de détails sur le modèle et la méthode de communication, reportez-vous au tableau suivant. Méthode de TU2C-LINK (Série U) TCC-LINK (autre que la Série U)
- Page 14 Dispositif de contrôle centralisé (Touch Screen Controller) Manuel d'installation Lorsque l'unité extérieure connectée est de la Série u Super Multi (Série U) Suivez les spécifications de câblage dans le tableau ci-dessous même s'il y a un mélange de Série U et non-U dans les unités intérieures connectées ou les télécommandes.
- Page 15 Dispositif de contrôle centralisé (Touch Screen Controller) Manuel d'installation Lorsque les unités extérieures connectées sont autres que la Série u Super Multi (Série U) Spécifications de câblage Ligne de communication Élément Câblage de commande entre les unités intérieures et extérieures et câblage de commande centralisé...
- Page 16 Dispositif de contrôle centralisé (Touch Screen Controller) Manuel d'installation Lors de la connexion à un modèle antérieur de climatiseur personnalisé, échange de chaleur air/air ou interface de commande d'un équipement à usage général Suivez les spécifications de câblage dans le tableau ci-dessous même s'il y a un mélange de Série U et non-U dans les unités intérieures connectées ou les télécommandes.
- Page 17 Dispositif de contrôle centralisé (Touch Screen Controller) Manuel d'installation Connexion à des appareils externes Exemple de connexion à un appareil externe qui est connecté à la borne d'entrée/sortie numérique. Côté contrôleur système Côté périphérique externe Article Conditions E/S Nom du terminal Exemple de circuit Conditions E/S État...
- Page 18 Dispositif de contrôle centralisé (Touch Screen Controller) Manuel d'installation Connexions de câblage Cette section montre des exemples de connexion de câblage avec les unités intérieures, l'interface du compteur de puissance, l'interface numérique E/S et le PC de surveillance à distance. Paramètres de groupe d'unités de climatisation •...
- Page 19 Dispositif de contrôle centralisé (Touch Screen Controller) Manuel d'installation MÉMO ........................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
- Page 20 DEB5869102...
