3. COMMENT INSTALLER L'UNITÉ INTÉRIEURE
I Cassette à 4 voies
(Type CAFP)
3-1. Préparation pour la Suspension
Cette unité utilise une pompe de vidange. Vérifiez que
l'unité soit à niveau à l'aide d'un niveau.
3-2. Suspendre l'Unité intérieure

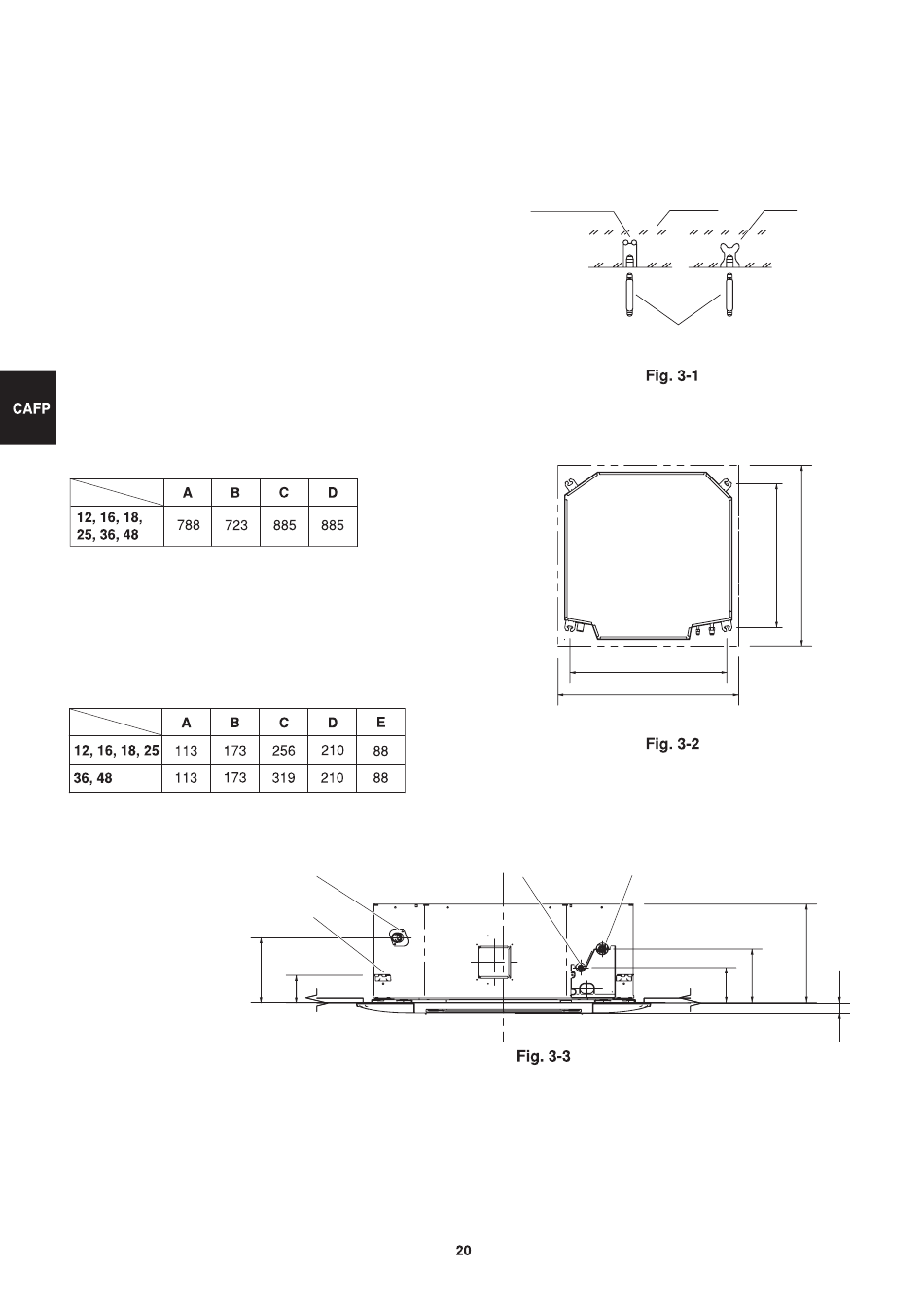

(1) Fixez soigneusement les boulons de suspension
dans le plafond, suivant la méthode montrée dans
les diagrammes (Fig. 3-1 et 3-3), les accrochant à la
structure de support du plafond, ou toute autre
méthode pouvant assurer une suspension sûre et
solide de l'unité.
(2) Pour percer le plafond, suivez Fig. 3-2 et le Tableau
3-1.
Tableau 3-1
Longueur
Type
(3) Déterminez l'écartement des boulons de suspension
à l'aide du diagramme d'installation grandeur nature
fourni. Le diagramme et le tableau (Fig. 3-3 et
Tableau 3-2) montrent le rapport entre les positions
des accessoires de suspension, l'unité, et le
panneau.
Tableau 3-2
Longueur
Type
Avancée pour la suspension
Unité : mm
Unité : mm
Sortie vidange (autre côté)
Joint tuyau réfrigération (côté étroit)
(VP25)
Scellement dans le trou
Béton
Bouchon dans le trou
Boulon de suspension (M10 ou 3/8")
(alimentation du champ)
A (écartement boulon de suspension)
C (dimension ouverture plafond)
Joint tuyau réfrigération (côté large)
Insert
