Opérations Préliminaires - ADYX Diagral DIAG40mBf Guide D'installation

V360000_A - Guide d'installation
Page 5

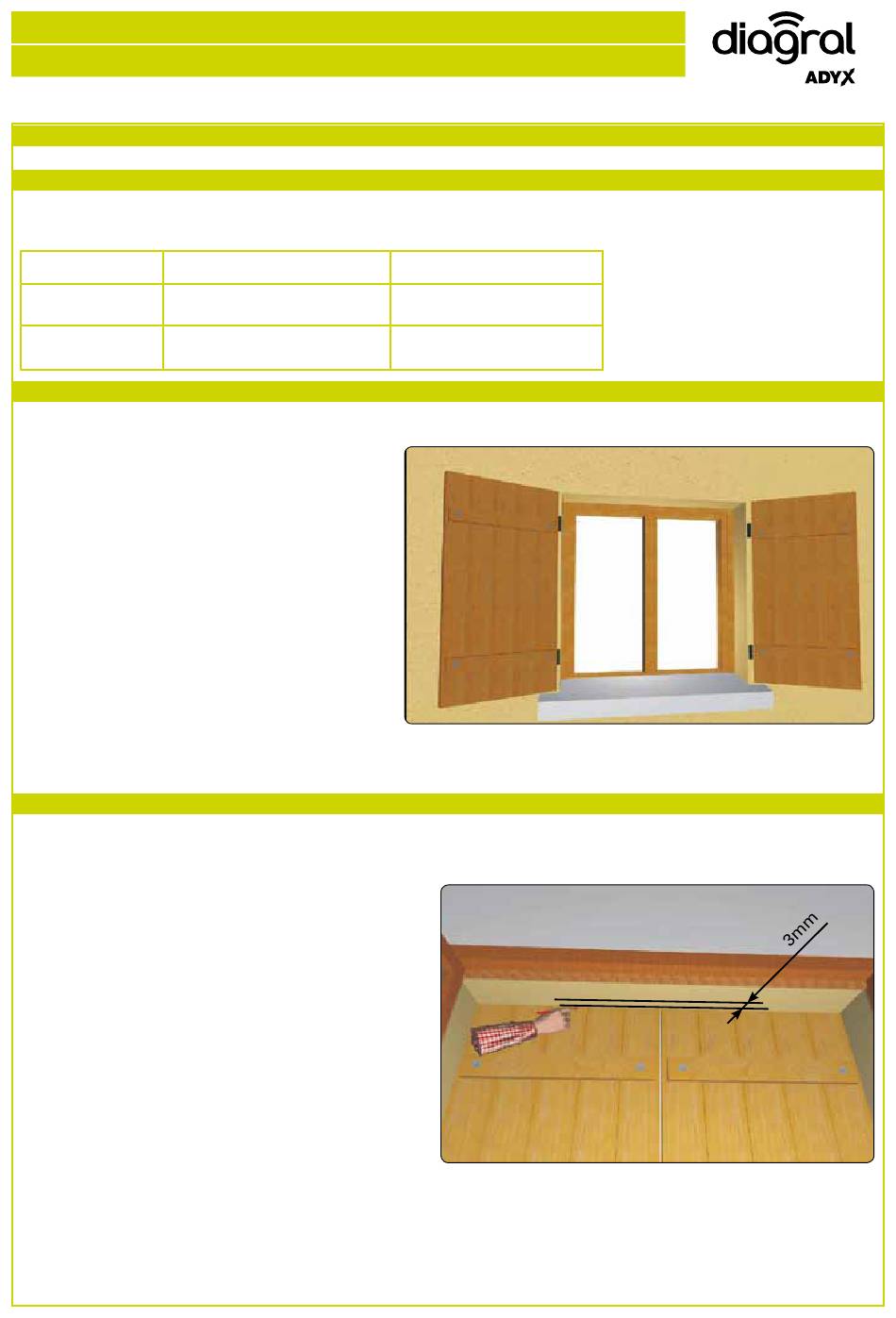

3 oPerATioNs PrÉLimiNAires
3.1 LimiTes D'APPLiCATioN
Le tableau suivant indique les limites d'application des kits DIAG40MBF et DIAG41MBF .
DiAG40mBF
DiAG41mBF
3.2 VÉriFiCATioN DU FoNCTioNNemeNT VU VoLeT
Avant tout, vérifier le bon fonctionnement du volet. Si nécessaire, lubrifier les charnières et mettre
le volet à niveau. (Fig. 3.1)
3.3 mArqUAGe De TrACes rÉFÉreNCe
Fermer les volets, tracer de l'intérieur une ligne à 3 mm vu volet fermé, sur le linteau ou sur le
rebord suivant l'installation choisie. Cette ligne délimitera la position des bâtis. (Fig. 3.2)
1 vantail
600 mm à 1100 mm
660 mm à 1300 mm
2 vantaux
780 mm à 1400 mm
860 mm à 1400 mm
by
Fig. 3.1
Fig. 3.2
