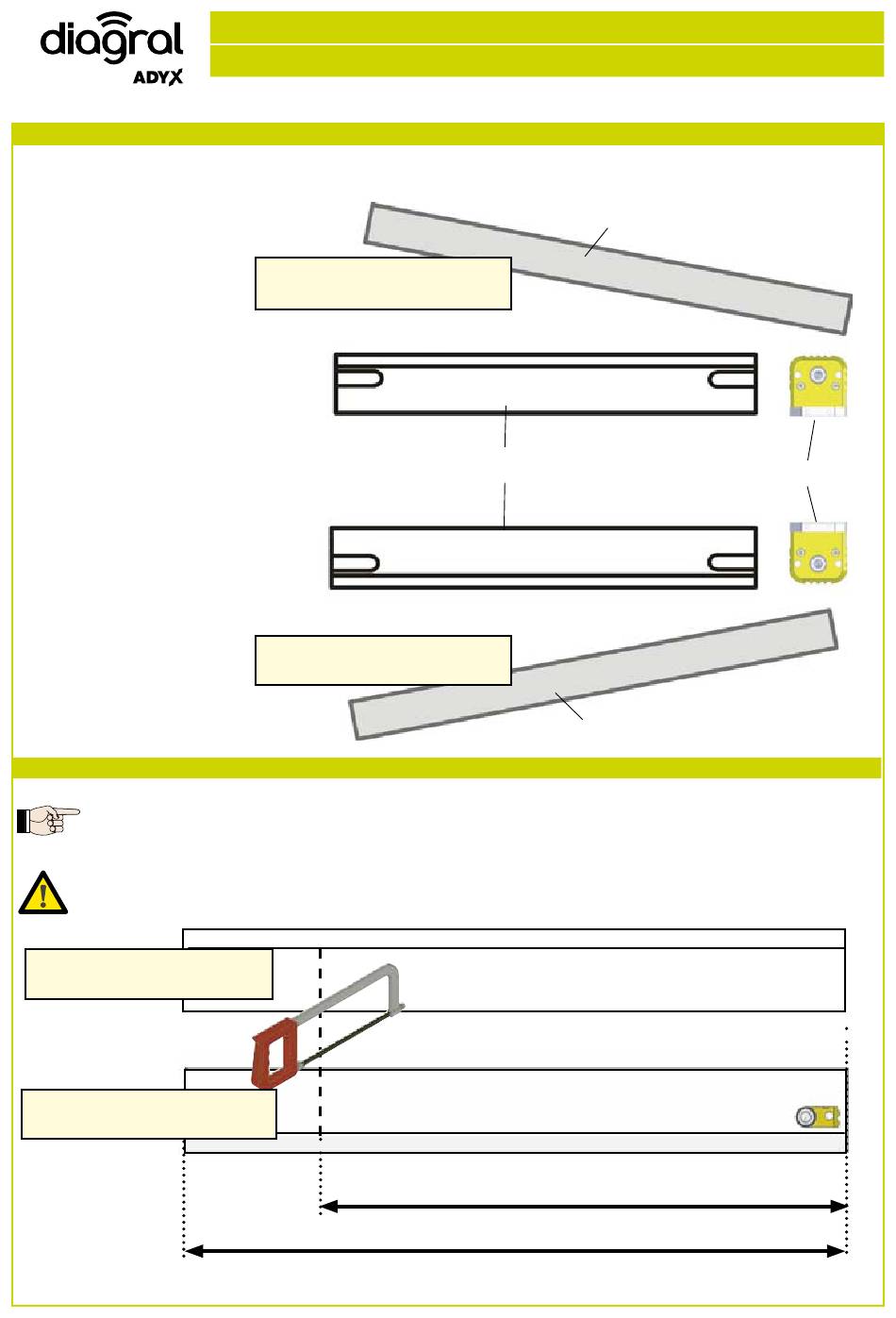

CoNFiGUrATioN N° 9, 10 eT 11, 12
Disposer les pièces d'après la fig. 17.
1. Volet de droite
2. Renvoi rapide (gris)
3. Bâti moteur
7.1
DisPosiTioN DU BâTi
Pour les fenêtres d'une largeur comprise entre 600 et 672 mm (DiAG40mBF)
et 660 et 760 mm (DiAG41mBF), couper le bâti dormant d'après la fig. 18
ATTeNTioN : protéger le câble durant cette opération.
Installation en
APPUI vue du HAUT
Installation sur
LINTEAU vue du BAS
Installation en
APPUI vue du HAUT
Installation sur
LINTEAU vue du BAS
min. 600 mm (DIAG40MBF)
672 mm (DIAG40MBF)
V360000_A - Guide d'installation
1
intérieur
3
1
extérieur
intérieur
extérieur
min. 660 (DIAG41MBF)
760 mm (DIAG41MBF)
Page 14
extérieur
2
extérieur
Fig. 17
Fig. 18
