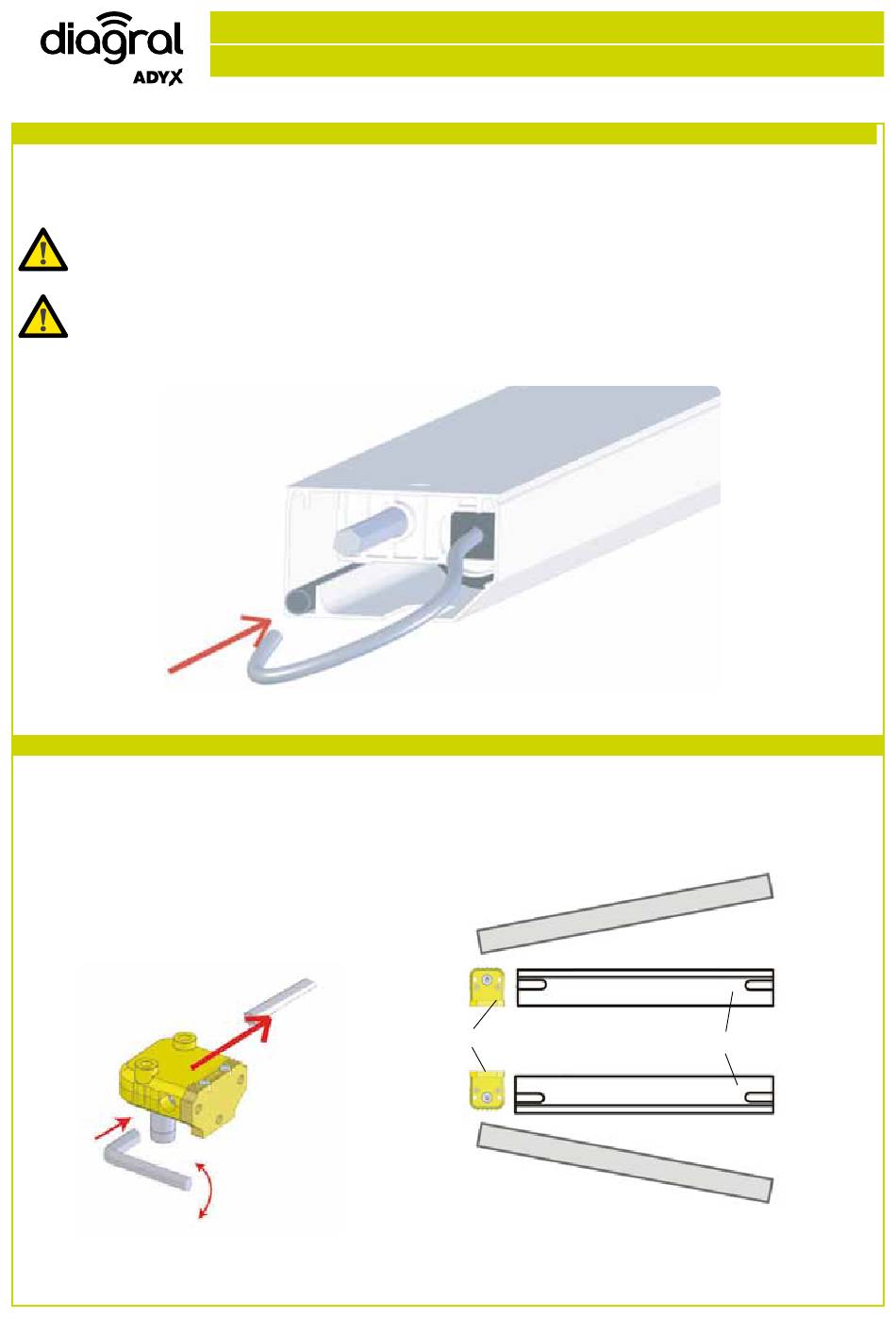

8.2 sorTie CâBLe
Uniquement pour les configurations 14 et 15 : passer le câble électrique dans un tube adéquat
en PVC (Fig. 25).
ATTeNTioN: le câble électrique ne doit être au contact d'aucune partie mobile.
ATTeNTioN: il est fondamental que le câble reste tendu au maximum.
8.3 AssemBLAGe
1. Introduire le renvoi à gauche.
2. Mettre le bâti en position.
A. Bâti moteur.
B. Renvoi lent (jaune).
Pour faciliter l'opération, faire
tourner l'hexagone du renvoi
avec une clé dim. 10.
V360000_A - Guide d'installation
intérieur
A
Page 18
Fig. 25
extérieur
B
extérieur
Fig. 26
