- Page 1 CONTROLPRO Manuel opérateur abrégé www.plymovent.com...
-
Page 2: Table Des Matières
Fenêtre d'état de COMMANDE DU VENTILATEUR ... 9 Lecture des données en temps réel ........26 2.2.4 Fenêtre d'état DÉCOLMATAGE DU FILTRE ....10 Information de système - ControlPro/IHM ......26 Information de système - ControlPro/Panel ......26 MODES SYSTÈMES ................12 Journaux ................27 Mode AUTOMATIQUE ............12... -
Page 3: Introduction
Il est possible d’accéder à ControlPro à distance via une connexion réseau. 220221/B ControlPro | Manuel opérateur abrégé FR - 3... -
Page 4: Controlpro/Panel

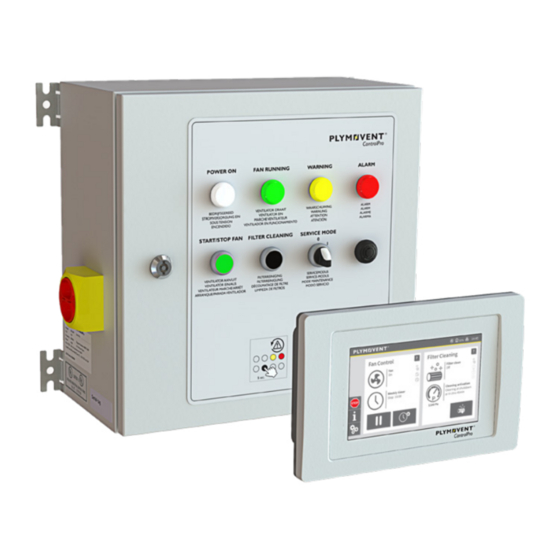

AVERTISSEMENT reportez-vous à l’IHM pour connaître la cause de l’avertissement [voir section 7.1.1 pour obtenir une liste des codes Fig. 1.1 ControlPro/Panel [Panel] du MDB PRO et SCS PRO d’avertissement possibles] LED rouge aucun problème ALARME ControlPro/Panel [Panel] du MDB-Diluter PRO & SCS-Diluter PRO : reportez-vous à... - Page 5 Deux fonctions du Panel sont similaires à celles de l'IHM: les deux peuvent être exploitées via le Panel ou l'IHM. Panel Équivalent Bouton vert VENTILATEUR MARCHE/ARRÊT Bouton noir DÉCOLMATAGE DE FILTRE 220221/B ControlPro | Manuel opérateur abrégé FR - 5...
-
Page 6: Controlpro/Ihm
Pour activer / désactiver une certaine fonction ; - enfoncé : état activé - supprimé : état désactivé Dans cet exemple Activé est sélectionné Sélectionnez le point d’interrogation pour plus d’informations et d’explications 220221/B ControlPro | Manuel opérateur abrégé FR - 6... -
Page 7: Écran D'accueil
Le processus de Pour activer le mode de verrouillage, reportez-vous à la section 4.5. décolmatage des filtres est en cours Sauf pendant l'Assistant d'installation 220221/B ControlPro | Manuel opérateur abrégé FR - 7... -
Page 8: Barre De Menu
Le bouton ARRÊT n'est pas disponible ! L'écran d'informations opérationnelles s'ouvre et indique l'état actuel du système. Reportez vous au chapitre 6 pour les informations détaillées. Pour entrer dans le menu Paramètres (un code PIN est requis) Fig. 2.4 Barre de menu 220221/B ControlPro | Manuel opérateur abrégé FR - 8... -
Page 9: Fenêtre D'état De Commande Du Ventilateur
Décélération #s est active Éteint Vacances jusqu'à jj:mm:aa Ventilateur : Allumé Interrompu Le ventilateur est arrêté manuellement alors que le minuteur hebdomadaire ou le signal de démarrage externe est actif 220221/B ControlPro | Manuel opérateur abrégé FR - 9... -
Page 10: Fenêtre D'état Décolmatage Du Filtre
Ouvrir les vannes guillotines décolmatage de filtre commence une fois les vannes complètement ouvertes (SHIELD uniquement). Ajouter une minuterie Reportez-vous à la section 4.1.3 Éteint supplémentaire pour les heures supplémentaires Éteint Le décolmatage du filtre est différé, car Supprimé pour ##hr:##min de nouveaux filtres pré-enduits sont Activer/désactiver la installés. minuterie hebdomadaire 220221/B ControlPro | Manuel opérateur abrégé FR - 10... - Page 11 (dd) hr:mm Pas activé Supprimé Le décolmatage du filtre est différé, car de nouveaux filtres pré-enduits sont installés. Bouton Bouton de décolmatage Information additionnelle poussoir du filtre | Etat Bouton activé mode automatique : démarrer le décolmatage manuel mode manuel : décolmatage en continu 220221/B ControlPro | Manuel opérateur abrégé FR - 11...
-
Page 12: Modes Systèmes
MODES SYSTÈMES MODE AUTOMATIQUE Mode MANUEL LE MODE AUTOMATIQUE est le mode préféré. Le ControlPro fonctionne sur des préréglages et des minuteries pour la commande du ventilateur et le décolmatage du filtre. Exemple de l’écran d'accueil en Mode Automatique Fig. 3.2 Mode MANUEL En Mode MANUEL - commandes automatiques du ventilateur sont désactivées... -
Page 13: Mode Maintenance
Fig. 3.4 L’IHM quand le Panel est en mode MAINTENANCE MDB-Diluter PRO | SCS-Diluter PRO : le commutateur de mode de maintenance est situé à l'intérieur du Panel 220221/B ControlPro | Manuel opérateur abrégé FR - 13... -
Page 14: Réglages De Système
- sélectionnez le bouton de menu à gauche, puis sélectionnez le sous-menu - tapez le numéro du sous-menu sur le clavier numérique situé à droite de la fenêtre d'état Le type de commande du ventilateur est déjà défini dans l'Assistant d'installation. 220221/B ControlPro | Manuel opérateur abrégé FR - 14... -
Page 15: Minuterie Hebdomadaire Du Ventilateur | Menu 2.1
Pour copier des blocs de temps dans un autre jour: • Sélectionnez le ou les jours de la semaine en question à droite. Exemple : arrêt à 21:30 21:30 Entrez pour confirmer La barre d'état affiche également l'heure actuelle: 11:32 Ou un autre jour 220221/B ControlPro | Manuel opérateur abrégé FR - 15... -
Page 16: Vacances | Menu 1.6
Oui pour confirmer | Non pour annuler Entrez la date de début des vacances sur le pavé numérique Entrez pour confirmer 4.1.2 Vacances | menu 1.6 Entrez la date de fin des vacances sur le pavé numérique Vacances empêche le ControlPro/IHM de démarrer / arrêter en fonction des minuteries définies. Entrez pour confirmer Une période (vacances) correspond à un ou plusieurs jours de suite. Vous pouvez définir un maximum de 4 vacances. -
Page 17: Paramètres De Minuterie Supplémentaires
4.1.3 Paramètres de minuterie supplémentaires Pour activer/désactiver la minuterie hebdomadaire : Le ControlPro fonctionne conformément aux réglages programmés de la minuterie Bouton Écran / Explication hebdomadaire. poussoir Pour ajouter un bloc de minuterie supplémentaire, par exemple en cas d'heures supplémentaires: Sélectionner cette icône sur l’écran d'accueil... -
Page 18: Décolmatage Contrôlé Par La Pression | Menu 3.1
4.2.1 Décolmatage contrôlé par la pression | menu 3.1 Pour optimiser la durée de vie du filtre tout en minimisant la quantité d'air comprimé requise, ControlPro applique un décolmatage progressif du filtre. Cela signifie que l'intensité de décolmatage du filtre est adaptée à la pression réelle sur les cartouches filtrantes, en fonction de certaines valeurs de seuil prédéfinies. Le manomètre de la fenêtre d’état de décolmatage du filtre indique la pression réelle du filtre (exemple: 639 Pa). Les repères d'échelle indiquent les valeurs de seuil qui activent le système de décolmatage du filtre. Fig. 4.6 Fenêtre d'état décolmatage du filtre Fig. 4.8 Réglages par défaut 220221/B ControlPro | Manuel opérateur abrégé FR - 18... -
Page 19: Cycles Et Minuteries | Menu 3.3
Pour désactiver ou activer le décolmatage contrôlé par heure: Fig. 4.10 • Sélectionnez Désactivé pour arrêter le processus de décolmatage contrôlé. • Sélectionnez Activé pour démarrer le processus de décolmatage contrôlé. Fig. 4.11 Cycles et minuteries 220221/B ControlPro | Manuel opérateur abrégé FR - 19... -
Page 20: Signal De Démarrage/D'arrêt Externe | Menu 2.3
Signal de démarrage/d’arrêt externe | menu 2.3 Le signal marche/arrêt externe pour le contrôle du ventilateur peut être activé ou désactivé via ControlPro/HMI. Lorsqu'elles sont activées, les options sont les suivantes: Fig. 4.13 Signal marche/arrêt externe : Impulsion marche/arrêt Fig. 4.12 Activer / désactiver... -
Page 21: Lange | Menu 5.1
La fenêtre 5.1 Language affiche le message: Etat USB : connecté. • Retirez la clé USB du Panel. • Redémarrez ControlPro pour implémenter les nouveaux paramètres de langue sur l'IHM. • Eteignez et allumez le système ControlPro via l’interrupteur principal. • Retournez au menu 5.1 Langue et sélectionnez la nouvelle langue dans la liste des Reportez-vous à... -
Page 22: Mode De Verrouillage | Menu 5.7
Reportez-vous à la section 6.5 pour les prérequis de la clé USB Par défaut, Ajouter le numéro de série au nom de fichier est sélectionné. Plusieurs fichiers de sauvegarde sur Bouton vert VENTILATEUR MARCHE/ARRÊT | Bouton noir DÉCOLMATAGE DE FILTRE la même clé USB sont possibles. 220221/B ControlPro | Manuel opérateur abrégé FR - 22... -
Page 23: Maintenance | Menu 4
Utilisez le bouton pour sélectionner Oui ou Non Remplacement de filtre | menu 4.1 Sélectionnez Confirmez Reportez-vous au manuel du système de filtration MDB / SCS / MDB-Diluter / SCS-Diluter pour connaître la procédure de remplacement des filtres. Si Oui, un message apparait: 5.1.1 Lot de filtres actuel La durée de fonctionnement du groupe de filtres actuel et le dernier remplacement de filtre sont affichés. Après avoir installé un nouveau jeu de cartouches filtrantes, vous devez confirmer manuellement le remplacement du lot de filtres. La valeur de la durée de fonctionnement du lot de filtres actuel sera définie sur 0 (zéro) heure. Avant de confirmer le remplacement des filtres, vous pouvez choisir de pré- colmater les filtres; voir aussi la section 5.1.2. 220221/B ControlPro | Manuel opérateur abrégé FR - 23... -
Page 24: Remplacement Du Lot De Filtres
5.1.2 Remplacement du lot de filtres Pour des raisons d'efficacité et de durée de vie, il est recommandé d'appliquer un matériau de pré-revêtement sur un certain nombre de cartouches filtrantes: Système de filtration : MDB Système de filtration : SCS Precoat Precoat Cartouche filtrante Cartouche filtrante recommandé recommandé CART-D Premium Plus CART-D Premium FCC-150 (pré-enduction CART-D Economy en usine) CART-C FCC-150/HE CART-E CART-PTFE/10 CART-PTFE/15 FCP-110 CART-MB 220221/B ControlPro | Manuel opérateur abrégé FR - 24... -
Page 25: Compteurs
Sélectionnez OK pour commencer à exporter les données. Lorsque le journal d'exportation est créé, le message Journal d'exportation ... terminé apparaît. • Retirez la clé USB du ControlPro/Panel. 5.2.1 Compteurs Réinitialiser tous les cycles de décolmatage à 0 (zéro): • Sélectionnez le bouton Réinitialiser les compteurs de cycles de décolmatage Les cycles suivants sont réinitialisés:... -
Page 26: Information Opérationnelle
Cycles de décolmatage hors ligne # cycles Numéro de série Consommation énergétique totale En cas de d’un VFD/Panel (régulateur de fréquence) Version du micrologiciel des consoles Économie totale d’énergie raccordé par un câble esclaves (plus basse) RS-485 220221/B ControlPro | Manuel opérateur abrégé FR - 26... -
Page 27: Journaux
- toujours télécharger les données dans le répertoire racine de la clé Fig. 6.1 Format clé USB Répertoire racine = niveau le plus élevé sur la clé USB; aucun sous-répertoire n'est autorisé 220221/B ControlPro | Manuel opérateur abrégé FR - 27... -
Page 28: Signalisations
Danfoss détaillées sur le code Si vous ne parvenez pas à résoudre le problème immédiatement, vous pouvez supprimer d’avertissement spécifique. temporairement l'alerte WARNING. L'écran AVERTISSEMENT sera réduit au minimum, 220221/B ControlPro | Manuel opérateur abrégé FR - 28... -
Page 29: Alarmes
Les alarmes feront basculer automatiquement l'IHM en mode manuel! Une fois le le système est en mode mainte- problème à l'origine de l'alarme résolu, vous pouvez revenir en mode automatique. nance. Fonctionnalités limitées, contrôle uniquement via ControlPro/ Panel 220221/B ControlPro | Manuel opérateur abrégé FR - 29... -
Page 30: Codes D'alarme
6 entre IN6 et +24 V. verrouillée du fabricant pour des informations Applicable uniquement avec les plus détaillées sur le code d’alarme systèmes de filtration sans contrôle spécifique. de protection incendie. A105 ALERTE - CAS D’URGENCE - √ √ D’INCENDIE 220221/B ControlPro | Manuel opérateur abrégé FR - 30... -
Page 31: Paramètres Par Défaut / D'usine
Seuil 1 - Retard 4 heures 4 heures Seuil 1 - Cycles en ligne 4 cycles 2 cycles Luminosité 100% 100% Écran Activer l’économiseur d’écran 30 min. 30 min. 220221/B ControlPro | Manuel opérateur abrégé FR - 31... - Page 32 www.plymovent.com...
