8 Mise en service
8.1 - MISE EN PRESSION
Circuit sanitaire (ballon)
- ouvrir le robinet d'alimentation en eau froide du ballon et
un robinet de puisage d'eau chaude pour obtenir
l'évacuation de l'air. Le ballon est rempli lorsque l'eau
coule au robinet. Refermer ce robinet.
- purger l'installation en puisant aux différents robinets d'eau
chaude.
Circuit chauffage et réchauffage ballon

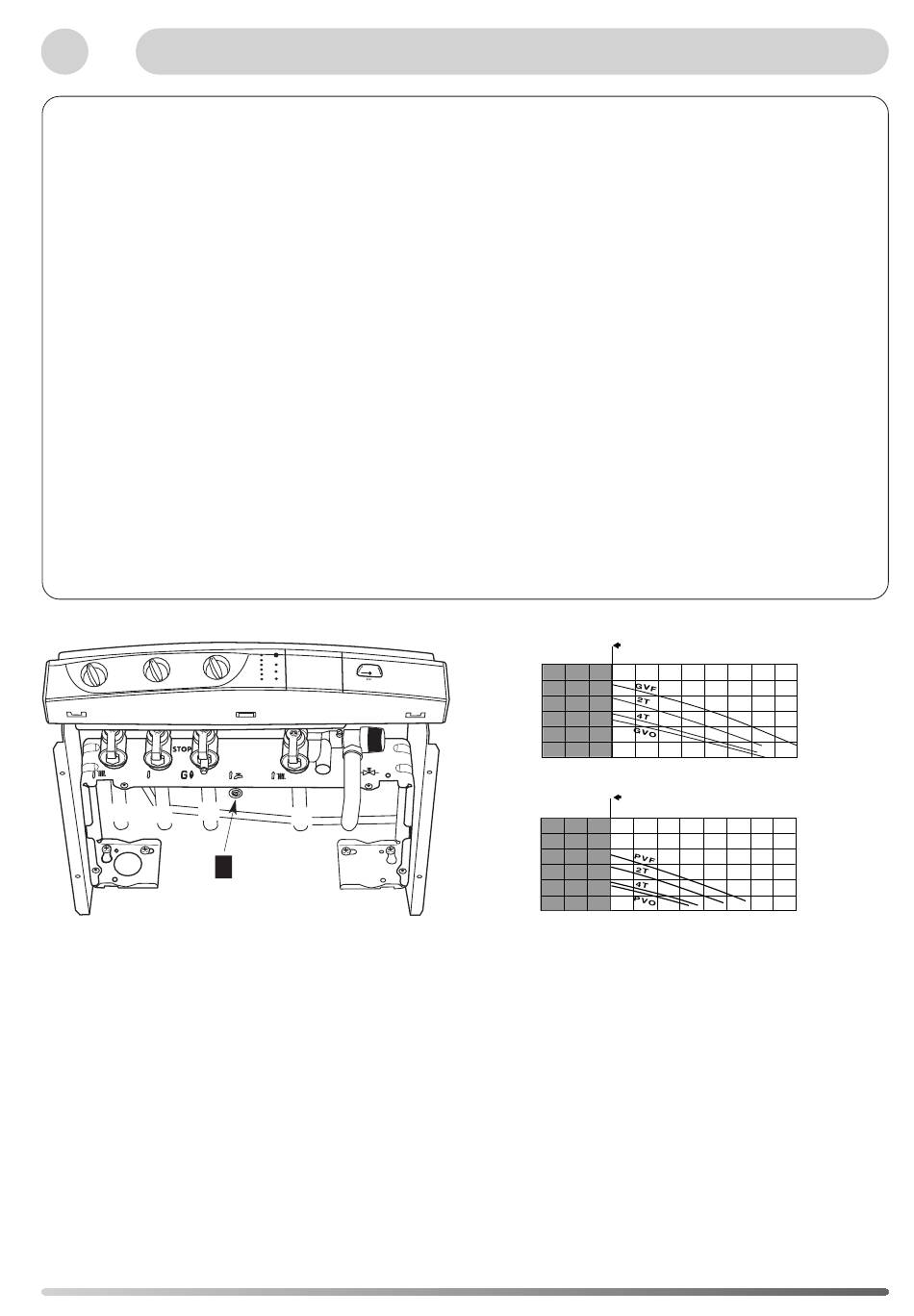

-Vérifier que les robinets départ chauffage 31, départ
réchauffage ballon 32 et retour chauffage 35 (fig. 13) sont
bien ouverts ;
- Ouvrir le robinet de remplissage de l'installation ;
- refermer le robinet lorsque l'aiguille du manomètre 27
(fig. 13) est supérieure à la pression déterminée au § 3 ;
- purger l'installation et la chaudière et rétablir la pression.
Circuit gaz
- ouvrir le robinet d'arrivée de gaz 33 (fig. 13) ;
- purger le circuit gaz.
- vérifier les étanchéités, sur toute la ligne gaz
8.2 - REGLAGES
La chaudière est livrée réglée pompe grande vitesse, by-
pass ouvert 4 tours, TA coupe pompe, puissance maxi,
fonctionnement modulant. Si l'installation le nécessite, il est
possible d'effectuer des réglages particuliers (fig. 18).
33
31
32
d
1
3
0
4
27
35
Fig. 13
DÉBIT DU CIRCUIT CHAUFFAGE
Le circulateur comporte 2 vitesses de fonctionnement, petite
et grande vitesse :
- GV, courbes fig. 14, (réglage d'usine).
- PV, courbes fig. 15.
Réglage du by-pass circuit chauffage
La chaudière est équipée d'un by-pass réglable qui permet
d'ajuster le débit du circuit chauffage en fonction des
caractéristiques de l'installation.
Agir sur la vis d (fig.13) de réglage du by-pass, visible sous
la barrette hydraulique (dévisser pour ouvrir) afin d'adapter
la hauteur manométrique disponible aux pertes de charge
de l'installation, selon les courbes des diagrammes GV ou
PV (fig. 14 ou 15).
Repérage des courbes sur les diagrammes :
- GVF : circulateur sur grande vitesse, by-pass fermé.
- 2T, 4T : réglages intermédiaires en dévissant de 2 et 4 tours
- GVO : circulateur sur grande vitesse, by-pass ouvert en grand.
- PVF : circulateur sur petite vitesse, by-pass fermé.
- PVO : circulateur sur petite vitesse, by-pass ouvert en grand.
Débit mini.
m CE (robinets thermostatiques fermés)
5
4
3
2
1
0
0 100 200 300 400 500 600 700 800 900 1000 1100 l/h
Débit mini.
m CE (robinets thermostatiques fermés)
5
4
3
2
1
0
0 300 400 500 600 700 800 900 1000 1100 l/h
100 200
GV
Fig. 14
PV
Fig. 15
