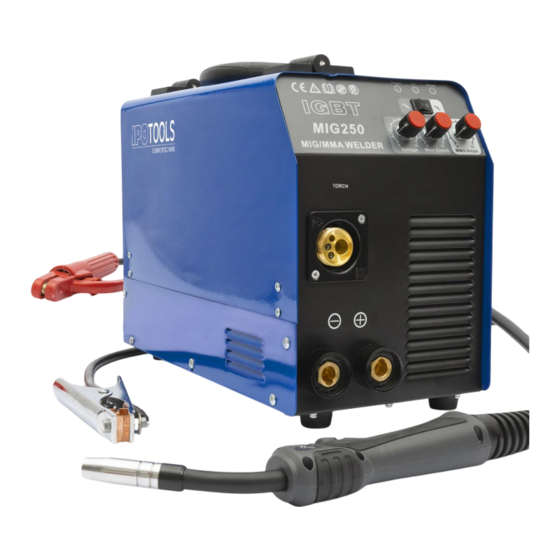

- Page 1 INSTRUCTIONS D'UTILISATION ORIGINALES Machine à souder MIG – 250 INSTRUCTIONS D’UTILISATION ORIGINALES Machine à souder MIG-250 Inverter IPO Technik-Handels GmbH Otto-Lilienthal-Str. 4 88046 Friedrichshafen Allemagne W: www.ipotools.fr E: info@ipotools.fr...
-
Page 2: Table Des Matières
INSTRUCTIONS D'UTILISATION ORIGINALES Machine à souder MIG – 250 Merci d'avoir acheté notre machine à souder. Avant de commencer à utiliser le produit, lisez les Instructions d'utilisation et consignes de sécurité suivantes. SOMMAIRE CONSIGNES DE SÉCURITÉ ......................3 SPÉCIFICATIONS TECHNIQUES ......................... 6 CONDITIONS DE TRAVAIL ET ENVIRONNEMENT DE TRAVAIL .............. -
Page 3: Consignes De Sécurité
INSTRUCTIONS D'UTILISATION ORIGINALES Machine à souder MIG – 250 Cher client! Merci d'avoir acheté notre machine à souder. Pour une utilisation et un fonctionnement correct de l'appareil, veuillez lire attentivement les instructions. Suivez les instructions pour travailler en toute sécurité! CONSIGNES DE SÉCURITÉ... - Page 4 INSTRUCTIONS D'UTILISATION ORIGINALES Machine à souder MIG – 250 machine travaille en toute sécurité par rapport à la puissance de sortie (courant de soudage ED). • Assurez-vous qu'il n'y a pas d'enfants, d'animaux ou de tiers dans la zone de travail. Gardez toutes les pièces de l'appareil hors de portée des enfants.
- Page 5 En cas d'accident, débranchez immédiatement la fiche du câble de raccordement! OBJET ET UTILISATION IPOTOOLS MIG-250 est une machine à souder avec deux fonctions de soudage. MMA et MIG / MAG. Toute autre utilisation pourrait mettre en danger la personne qui utilise l'appareil ou endommager celui ci! Cet appareil ne doit être utilisé...
-
Page 6: Spécifications Techniques
INSTRUCTIONS D'UTILISATION ORIGINALES Machine à souder MIG – 250 SPÉCIFICATIONS TECHNIQUES Tension d'entrée AC230V 50/60Hz Tension en circuit ouvert Poids env. 15,6kg Degré de protection du boîtier IP21S Dimensions env. (Lx Lx H) 410x215x310mm Refroidissement : refroidissement par ventilateur Courant de soudage 20-200A Cycle de service @200A MIG / MAG... -
Page 7: Conditions De Travail Et Environnement De Travail
INSTRUCTIONS D'UTILISATION ORIGINALES Machine à souder MIG – 250 CONDITIONS DE TRAVAIL ET ENVIRONNEMENT DE TRAVAIL 1. Conditions de travail • Tension, source d'énergie: AC 220 V / 230V / 240V • Fréquence: 50 / 60Hz • Mise à la terre fiable 2. -
Page 8: Panneau De Commande
INSTRUCTIONS D'UTILISATION ORIGINALES Machine à souder MIG – 250 • L'appareil doit être utilisé et utilisé par une personne formée. • Distribution du panneau d'alimentation: moins de 40A PANNEAU DE COMMANDE Description de la face avant et arrière ainsi que du panneau de commande de l'appareil: •... - Page 9 INSTRUCTIONS D'UTILISATION ORIGINALES Machine à souder MIG – 250 7. Prise EURO pour la torche MIG 8. Lumière : indicateur d'alimentation 9. Lumière 10. Voyant d'avertissement 11. Bouton ON / OFF 12. Câble de connexion 13. Alimentation en gaz de protection incendie 14.
- Page 10 INSTRUCTIONS D'UTILISATION ORIGINALES Machine à souder MIG – 250 TYPES DE SOUDURE Soudage MIG • Connectez la torche MIG à la prise EURO 7 • Connectez le câble de masse à la prise 6 avec une polarité négative. • Connectez la bouteille de gaz au raccord de gaz 13 à l'arrière de l'appareil à...
- Page 11 INSTRUCTIONS D'UTILISATION ORIGINALES Machine à souder MIG – 250 SOUDAGE MIG/MAG AVEC/SANS GAZ Réglages a) Régulateur de soudage : En fonction de l'épaisseur du matériau, ajustez le fil à la bonne hauteur - bouton 4. Commencez à la moitié de la valeur et après quelques essais, vous sentirez que vous réglez la valeur correcte et idéale.
- Page 12 INSTRUCTIONS D'UTILISATION ORIGINALES Machine à souder MIG – 250 Stainless steel welding: Notez qu'il est essentiel d'utiliser des gaz propres (par exemple, l'argon) lors du soudage de l'acier inoxydable. Le réglage du courant de soudage peut être réglé de la même manière que pour le soudage de l'acier. Types de gaz de protection recommandés : Acier : CO2, il est également possible d'utiliser des mélanges, par exemple, 18% d'argon et 82% de CO2...
- Page 13 INSTRUCTIONS D'UTILISATION ORIGINALES Machine à souder MIG – 250 • Connectez le câble et le câble de mise à la terre aux prises (6, 5) selon les recommandations du fabricant d'électrodes avec la polarité appropriée. • Régler le courant de soudage avec le bouton 2. Recherchez les liens positifs et négatifs.
-
Page 14: Dépannage
INSTRUCTIONS D'UTILISATION ORIGINALES Machine à souder MIG – 250 DÉPANNAGE Défaut La cause Solution L'appareil ne démarre 1. Pas d'électricité 1. 1.Vérifiez le courant d'entrée 2. La connexion au soudeur n'établit pas entraînement de fil 1. Réglez la pression 1. Pression incorrecte sur inégal correcte (il doit être la roue de transport de... - Page 15 INSTRUCTIONS D'UTILISATION ORIGINALES Machine à souder MIG – 250 4. Le régulateur de 6. Nettoyer la buse et lubrifier le brûleur avec pression ne fonctionne de la graisse ou un spray avec porte-buse, souffler 5. L'électrovanne ne les câbles fonctionne pas 7.
- Page 16 INSTRUCTIONS D'UTILISATION ORIGINALES Machine à souder MIG – 250 Avec un entraînement 1. Vérifier le contacteur 1. Le contacteur secteur est défectueux fonctionnant secteur et le remplacer si nécessaire normalement, il n'y a 2. L'interrupteur à gradins pas de courant de est défectueux 2.
